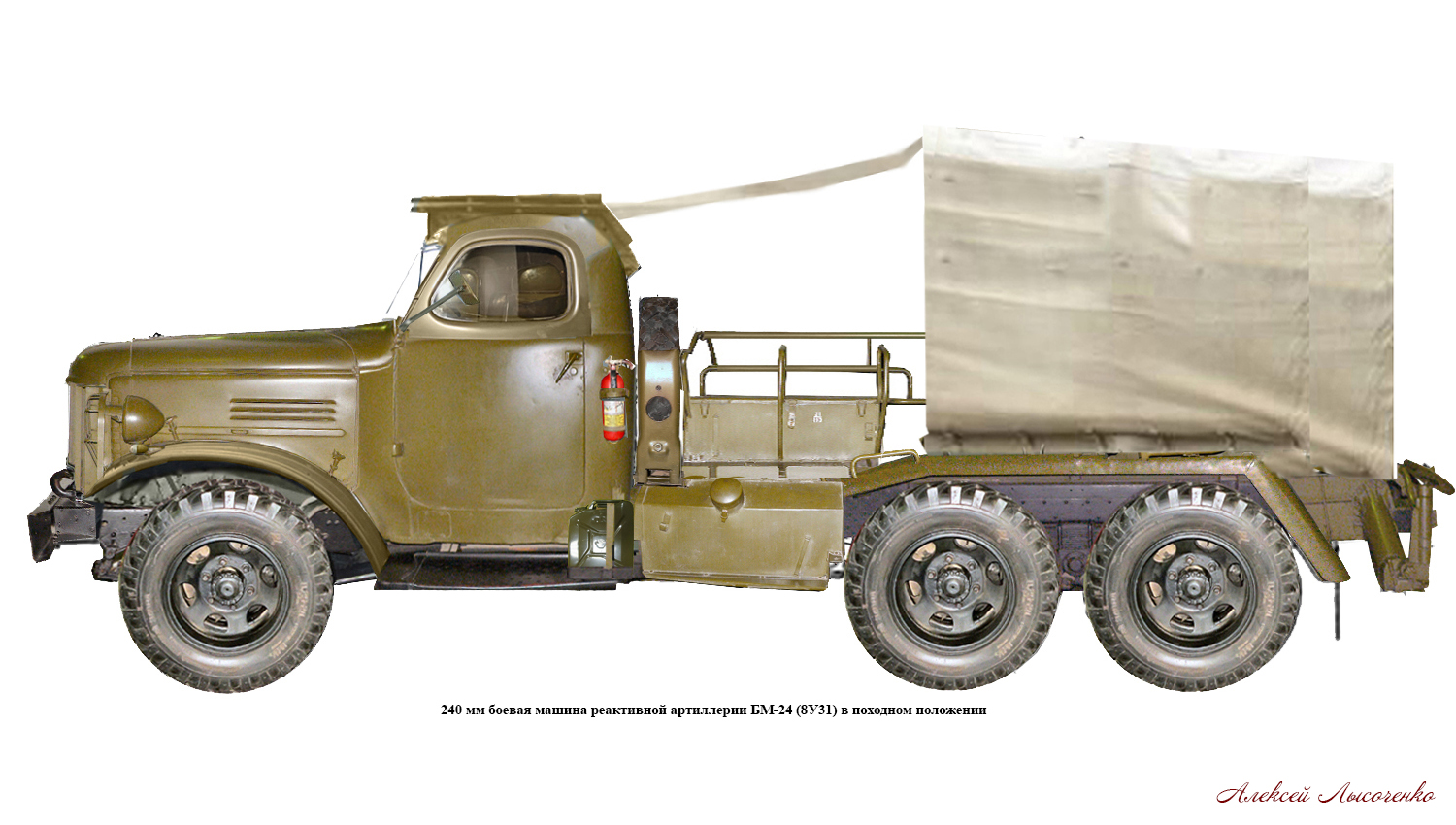

240 мм  БОЕВАЯ МАШИНА РЕАКТИВНОЙ АРТИЛЛЕРИИ БМ-24 (8У31



 Боевые машины реактивной артиллерии

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т



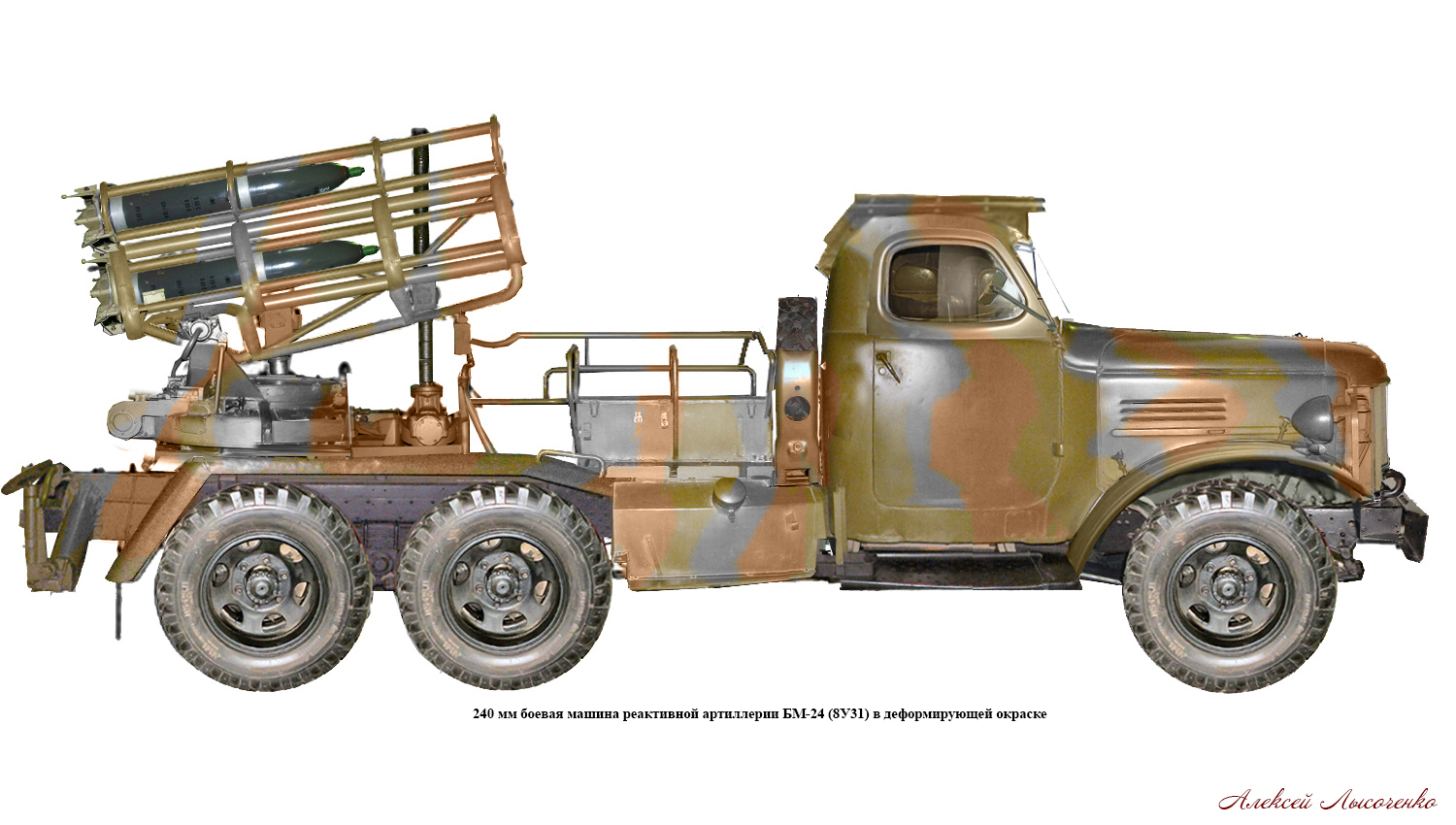

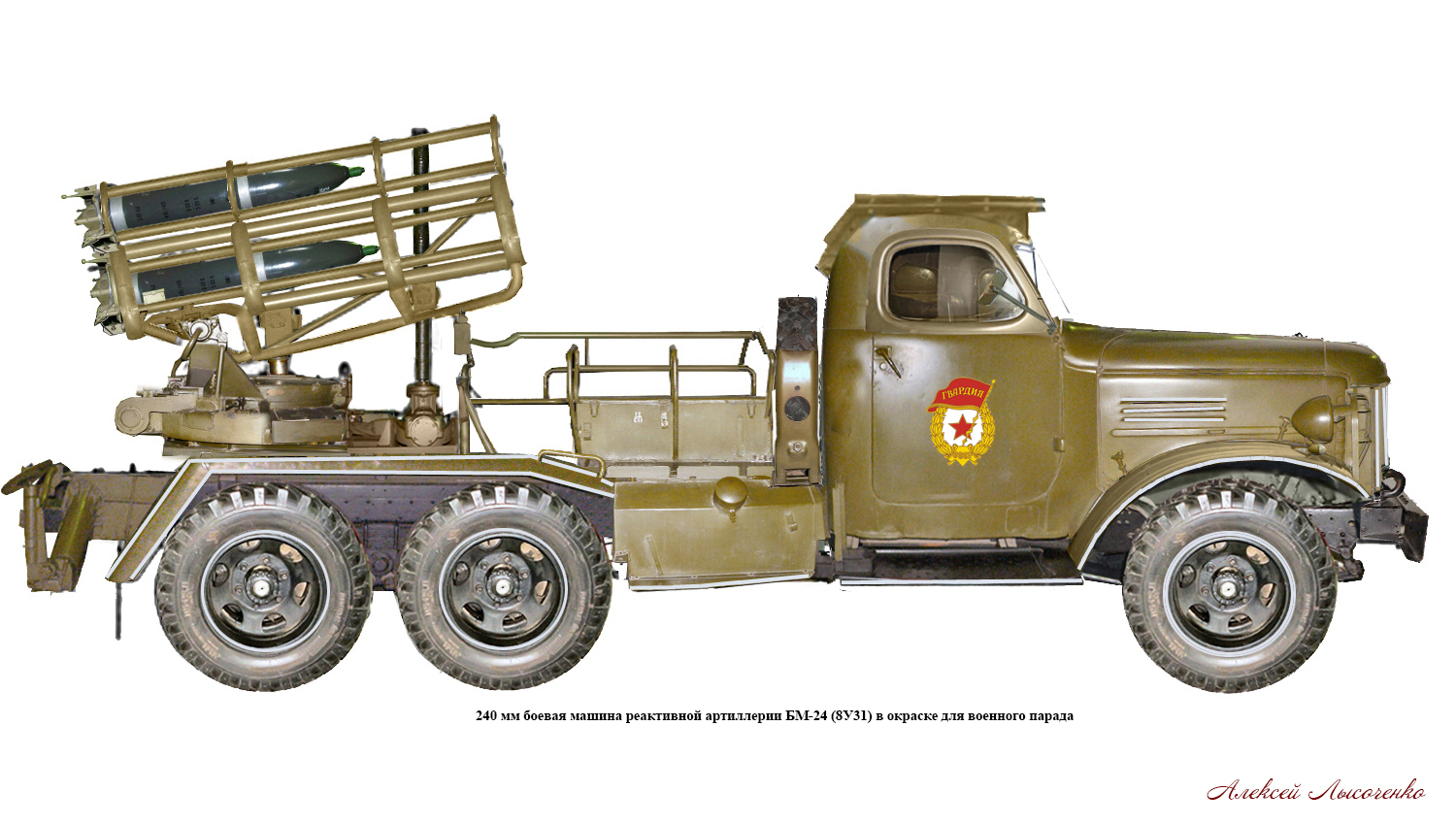

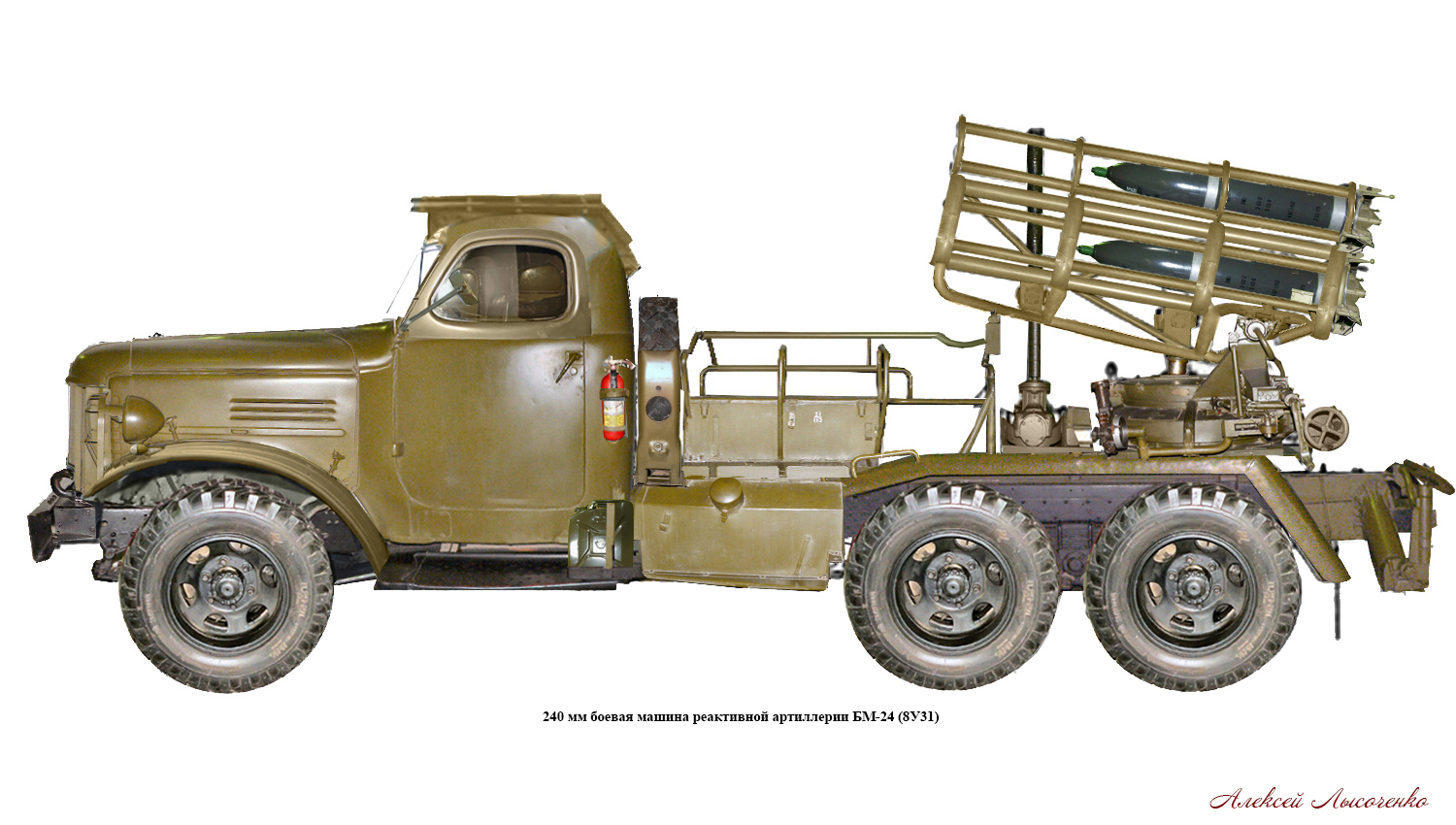

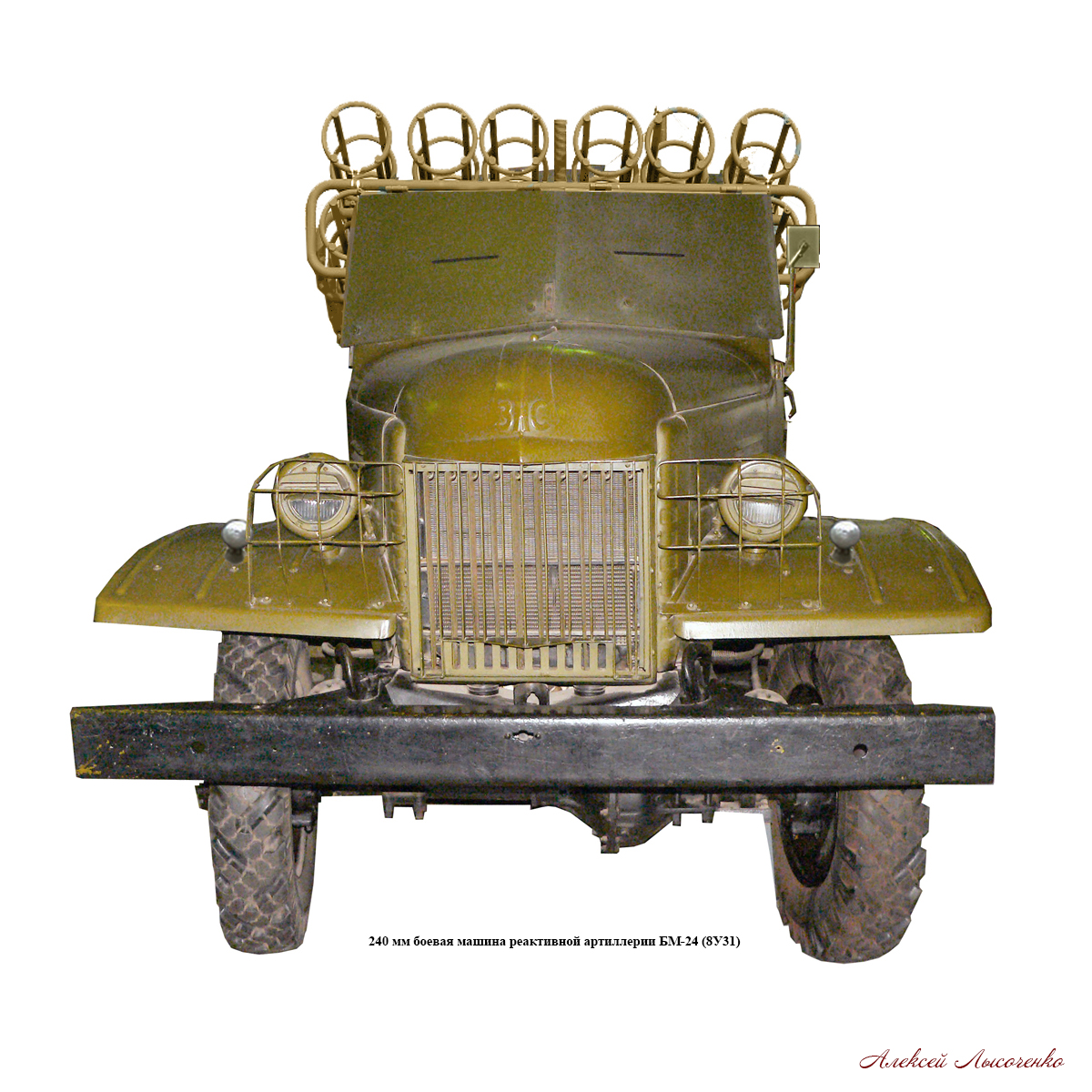

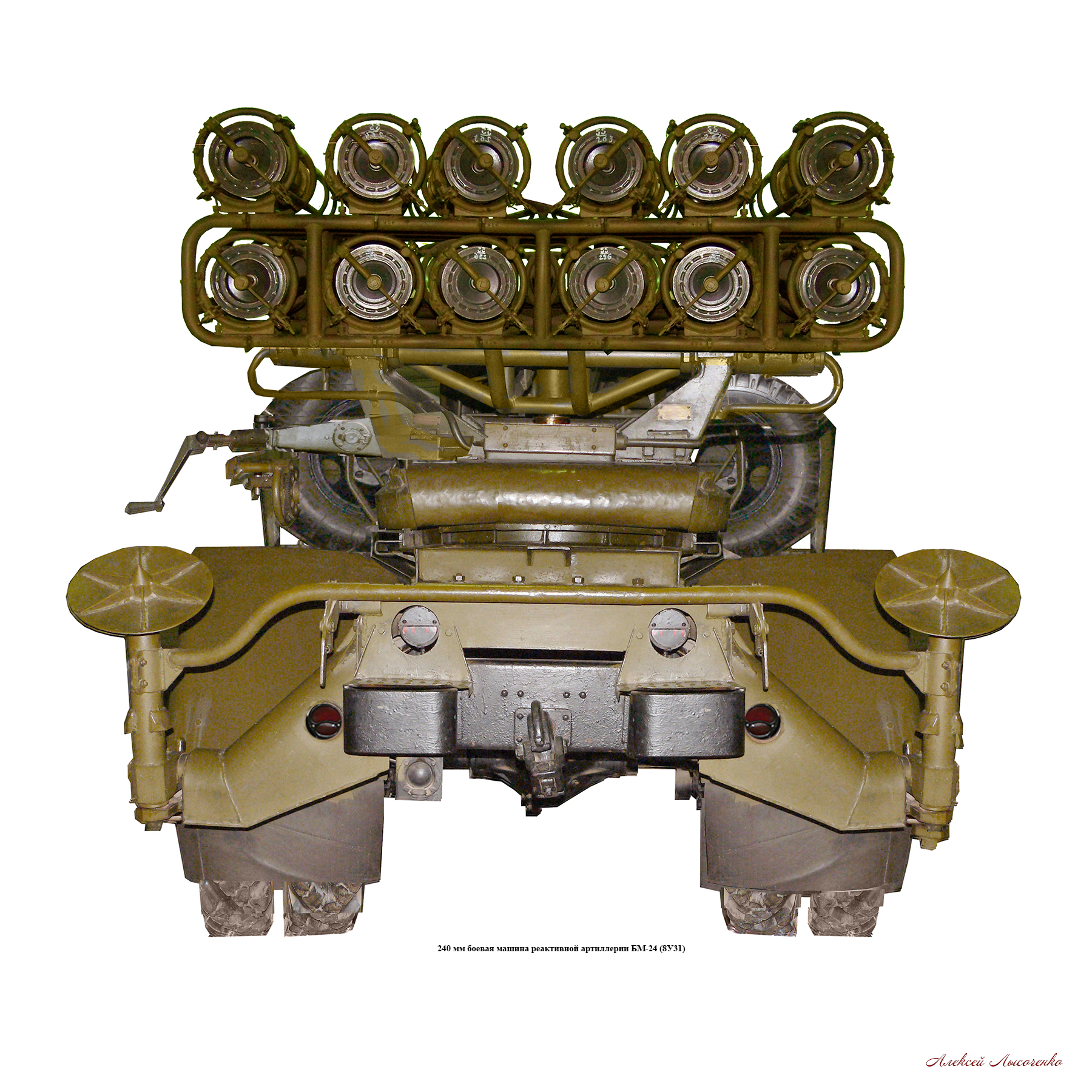

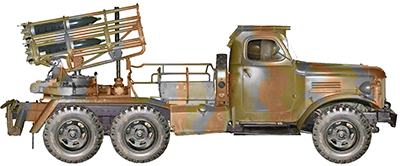

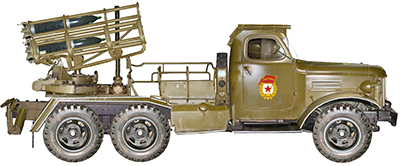

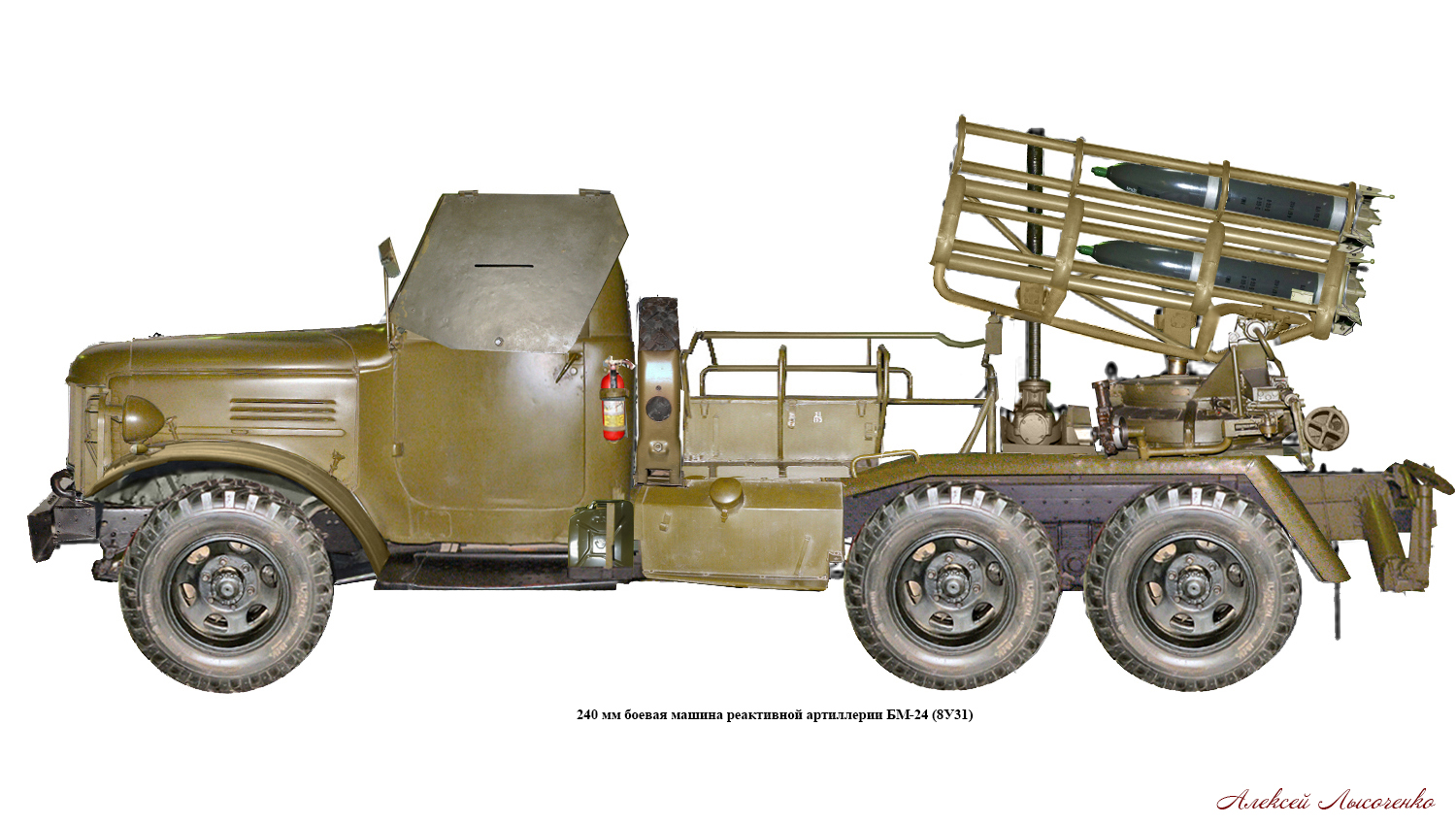

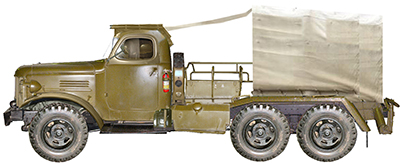

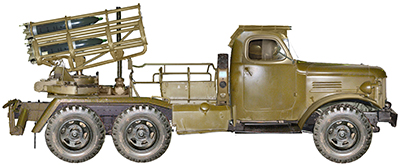

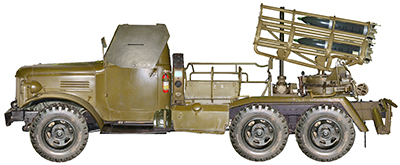

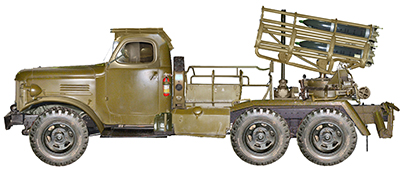

   Боевая машина БМ-24 была создана в СКБ-1 Министерства оборонной промышленности под руководством В.П. Бармина. Войсковые испытания машины проводились в период с 25 июля по 31 августа 1950 г. на полигоне Капустин Яр. После доработки и исправления недостатков боевая машина была принята на вооружение Советской Армии постановлением СМ СССР № 871-441 в 1955 г. В период Великой Отечественной Войны на вооружении советской реактивной артиллерии (гвардейские минометные части) состояли системы применяющие оперенные невращающиеся реактивные снаряды М-8, М-13, М-31. В немецких же реактивных системах применялись турбореактивные неоперенные снаряды, которые стабилизировались в полете по траектории путем вращения. Снаряды одного и другого типа имели свои достоинства и недостатки. Так невращающиеся снаряды имели по сравнению с немецкими большую дальность стрельбы, но и гораздо большее рассеивание по дальности и направлению, что значительно влияло на точность поражения цели. Начиная с 1947 г. в КБ-2 Министерства сельскохозяйственного машиностроения проводились работы по созданию турбореактивных снарядов для новых боевых машин реактивной артиллерии. На основе 210 мм немецкого снаряда 21sm Wgr. 42 был спроектирован опытный турбореактивный снаряд РФС-21 (реактивный фугасный снаряд - 210 мм), а затем и 240 мм ТРС-24. После незначительных доработок снаряд был принят на вооружение под названием М-24Ф и стал основным для боевой машины БМ-24. В 1955 г на вооружение принимаются снаряды М-24ФУД (увеличенной дальности) и МС-24 (химический). Впоследствии создаются более совершенные МД-24 и МС-24УД.  Боевая машина БМ -24 создана как и БМ-14 по классической схеме с расположением артиллерийской части в задней части шасси автомобиля ЗИС-151. Артиллерийская часть состоит из пакета двенадцати направляющих, фермы, поворотной рамы, тумбы, подъемного, поворотного и уравновешивающего механизмов, электрооборудования, прицельных приспособлений и специального оборудования шасси. Направляющие, в отличии от направляющих БМ-14, были каркасного ("сотового") типа. БМ-24 поступала на вооружение корпусных реактивных артиллерийских полков (реап). Для вооружения реап танковых корпусов была создана боевая машина реактивной артиллерии БМ-24Т на шасси тягача АТ-С. При одинаковой с БМ-24 баллистики, БМ-24Т имела не каркасные, а трубчатые направляющие. Состояла на вооружении вплоть до 70-х годов прошлого века. Поставлялась на экспорт В ГДР, Польшу, Алжир, Египет и Китай, Кубу и в некоторые другие страны.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения БМ-24 БМ-24Т
1 Расчет чел. 8 8
2 Шасси   ЗИС-151 АТ-С
3 Мощность двигателя л.с. 92 275
4 Максимальная скорость км/час 55 35
5 Боевая масса кг 8910 16100
6 Длина по корпусу мм 6930 5970
7 Ширина мм 2650 2435
8 Высота в походном положении мм 2800 3000
9 Запас хода по топливу км 520 300
10 Время перевода в боевое положение мин. 1, 5-2 1,5-2
11 Время заряжания машины мин. 3-4 3-4
12 Масса артиллерийской части кг 1420 2870
13 Длина направляющих мм 2000 1400
14 Количество направляющих шт. 12 12
15 Прицельные приспособления                                                       ПГ-1 ПГ-1
16 Угол горизонтального обстрела градус 140 180
17 Угол возвышения максимальный градус 50 50
19 Угол возвышения минимальный градус 10 10
20 Время производства залпа сек. 6-8 6-8
21 Общий вес залпа (М-24Ф) кг 1347 1347
22 Максимальная дальность стрельбы     (М-24ФУД)                 м 11 000 11 000
23 Калибр снаряда М- 24Ф мм 240,6 240,6
24 Масса снаряда М-24Ф кг 112,25 112,5





Предыдущая

Следующая



© Copyright 2011. А.К. Лысоченко                 E-mail: cris9@rambler.ru
