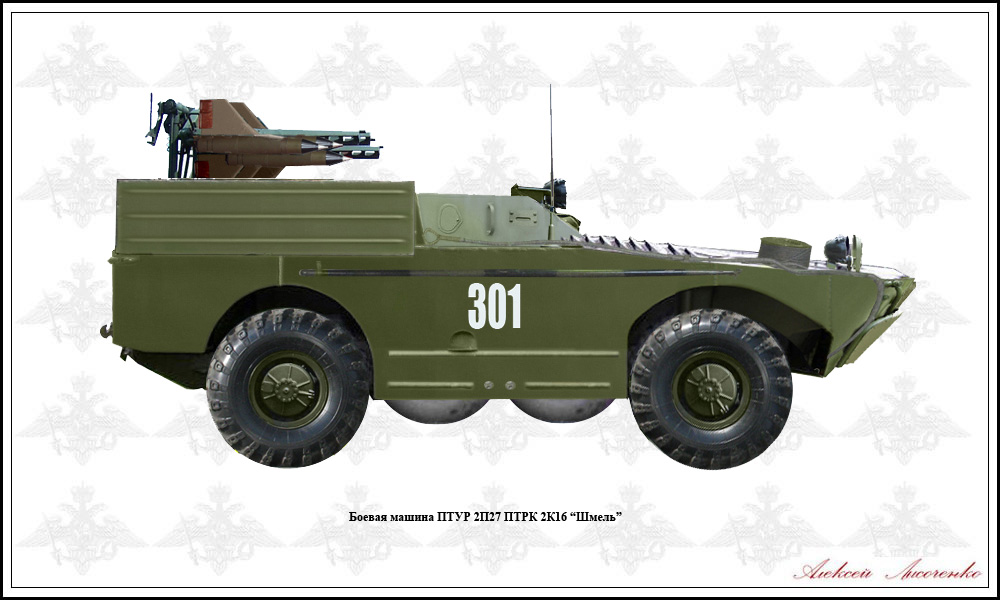

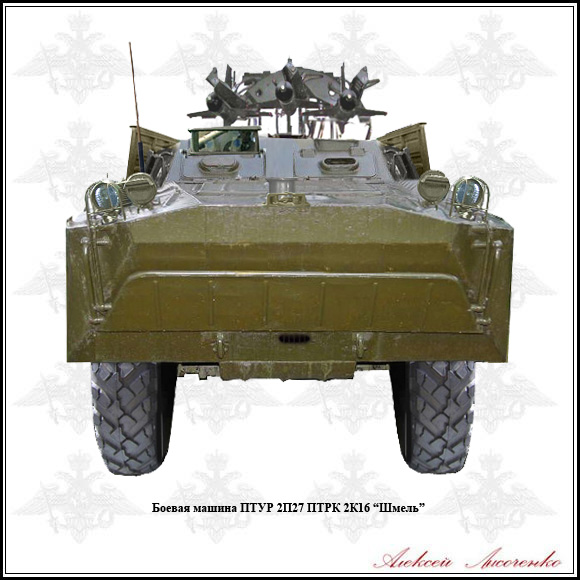

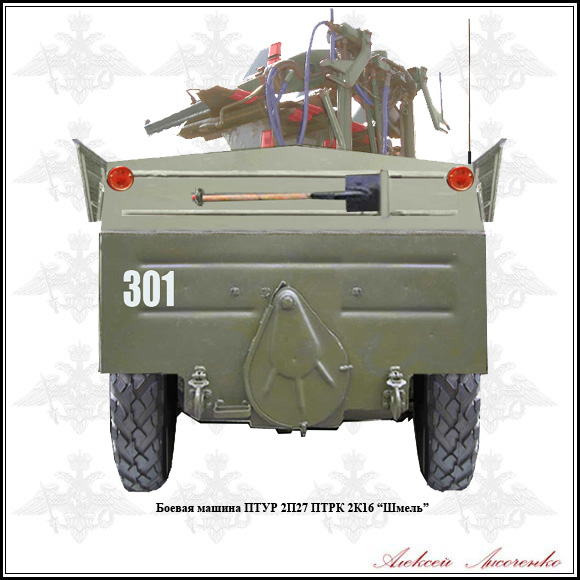

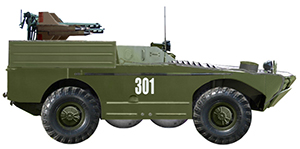

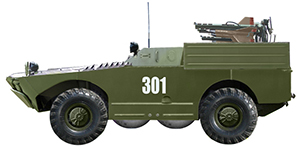

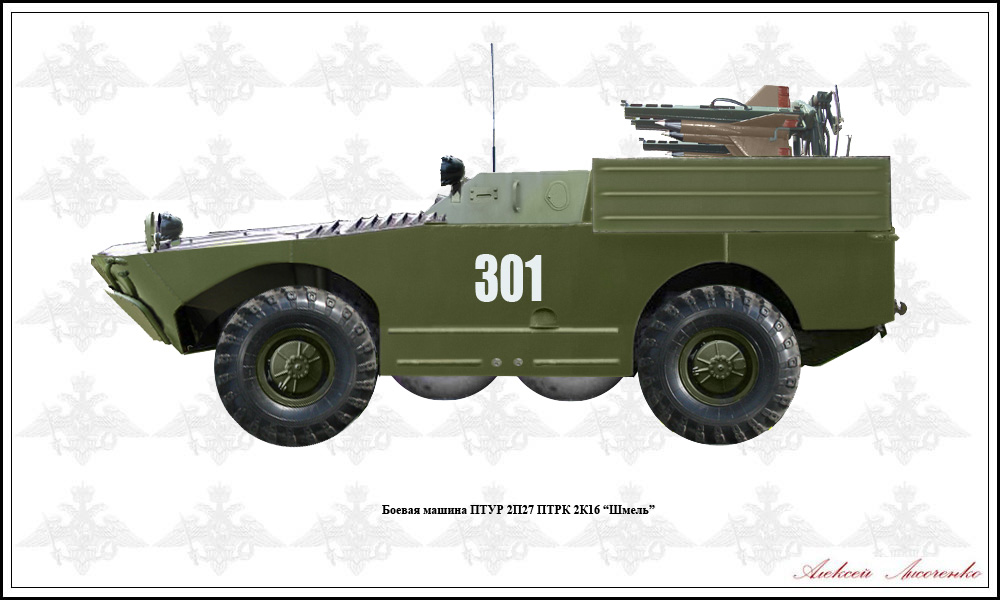

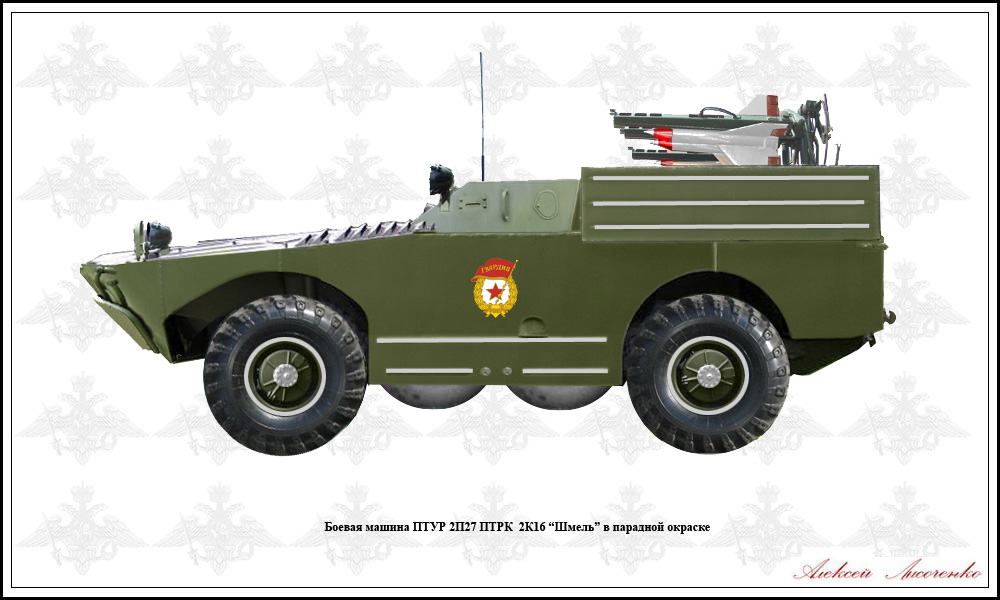

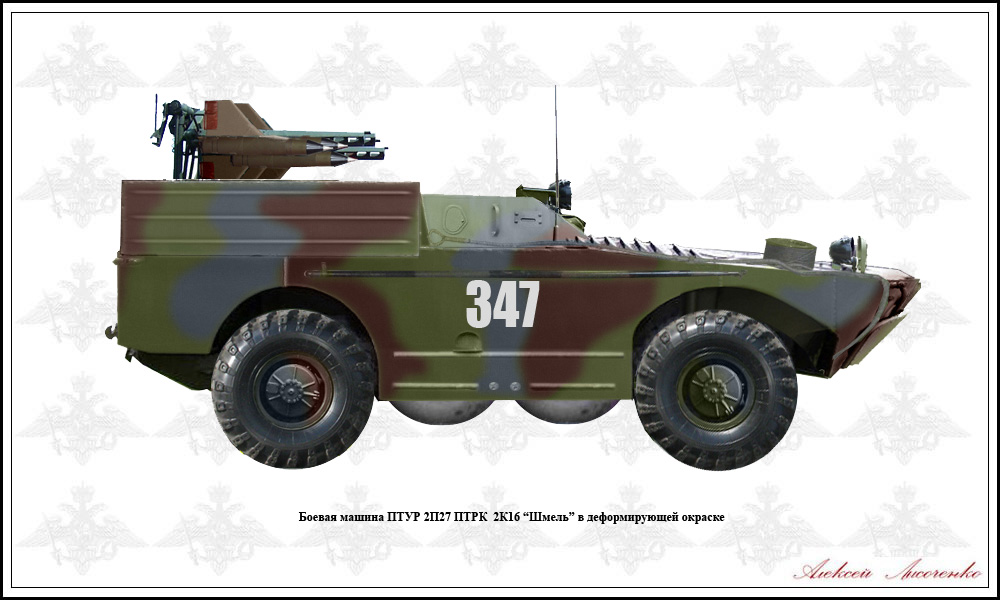

БОЕВАЯ МАШИНА ПТУР 2П27 ПРОТИВОТАНКОВОГО УПРАВЛЯЕМОГО РАКЕТНОГО КОМПЛЕКСА 2К16  "ШМЕЛЬ"



 Комплексы ПТУР

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т





   Первый советский противотанковый ракетный комплекс (ПТРК) "Шмель" был разработан в Коломенском СКБ машиностроения под руководством С.П. Непобедимого на основании постановления правительства от 8 мая 1957г. "О создании новых танков, самоходных установок - истребителей танков и реактивного управляемого оружия для них". 25 мая того же года принимается дополнительное решение о разработке противотанковой управляемой ракеты (ПТУР) 3М6 "Шмель". В апреле 1958 г. состоялись первые баллистические пуски ракет, а уже в июле того же года - управляемые. 1 августа 1960 г. боевая машина ПТУР 2П27 была принята на вооружение Советской Армии. выпускалась серийно по 1966 г. Боевые машины 2П27 поставлялись на экспорт в страны организации Варшавского договора.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 2
2 Шасси   БРДМ-1
3 Мощность двигателя ГАЗ-40П л.с. 90
4 Максимальная скорость км/час 80
5 Скорость на плаву км/час 9
6 Боевая масса кг 5850
7 Бронирование мм 6-12
8 Длина по корпусу мм 5600
9 Ширина мм 2170
10 Высота в походном положении мм 2290
11 Запас хода по топливу км 500
12 Вооружение ПТУР 3М6
13 Боекомплект шт. 6
14 Угол горизонтального обстрела градус 24
15 Угол возвышения максимальный градус 17,5
16 Угол возвышения минимальный градус 220
17 Время приведения в боевое положения мин. 0-,5-1
18 Скорострельность пуск/мин. 2
19 Максимальная дальность пуска м 2300
20 Минимальная дальность пуска                    м 500
21 Стартовая масса ракеты кг 22,5
22 Масса боевой части кг 5,4
23 Длина ракеты мм 1150
24 Размах стабилизаторов мм 750
25 Скорость ракеты на активном участке траектории м/сек 90 - 110
26 Калибр ракеты мм 140
27 Время полета при пуске на максимальную дальность сек. 20
28 Бронепробиваемость мм 300-380
29 Система наведения   Ручная по проводам
30 Средства связи радиостанция Р-113
