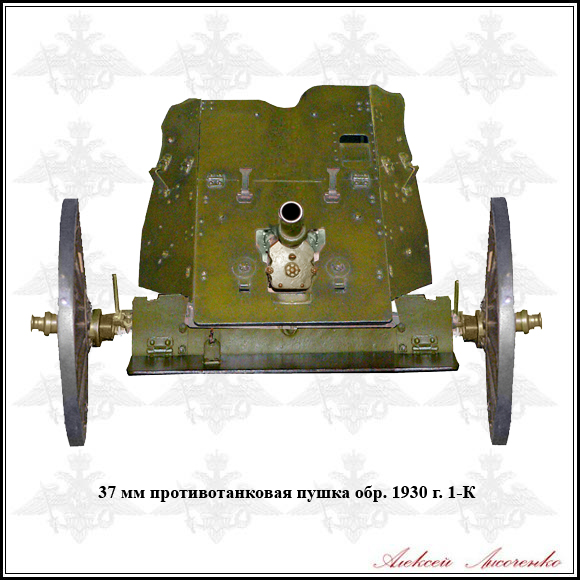

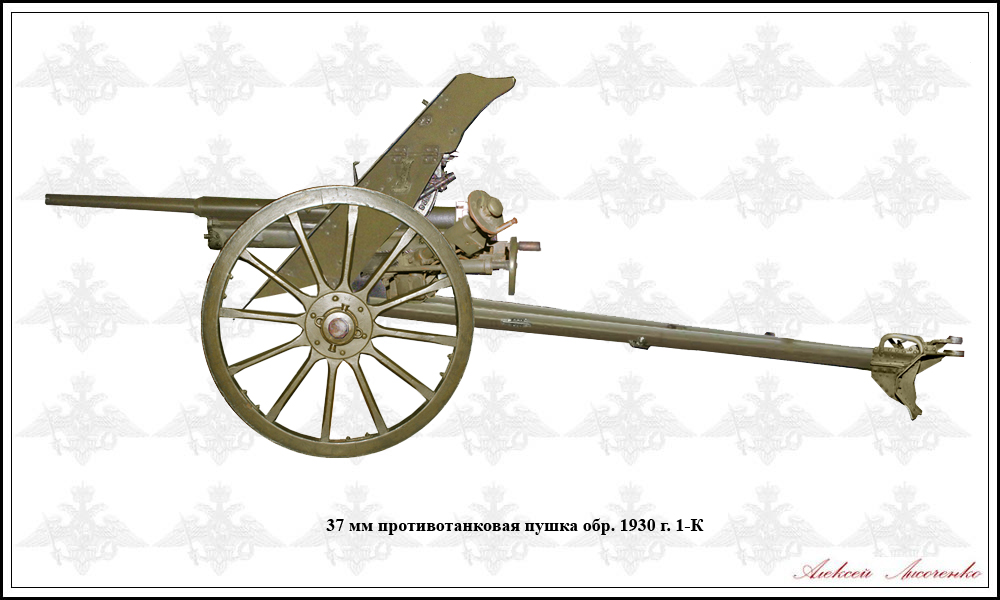

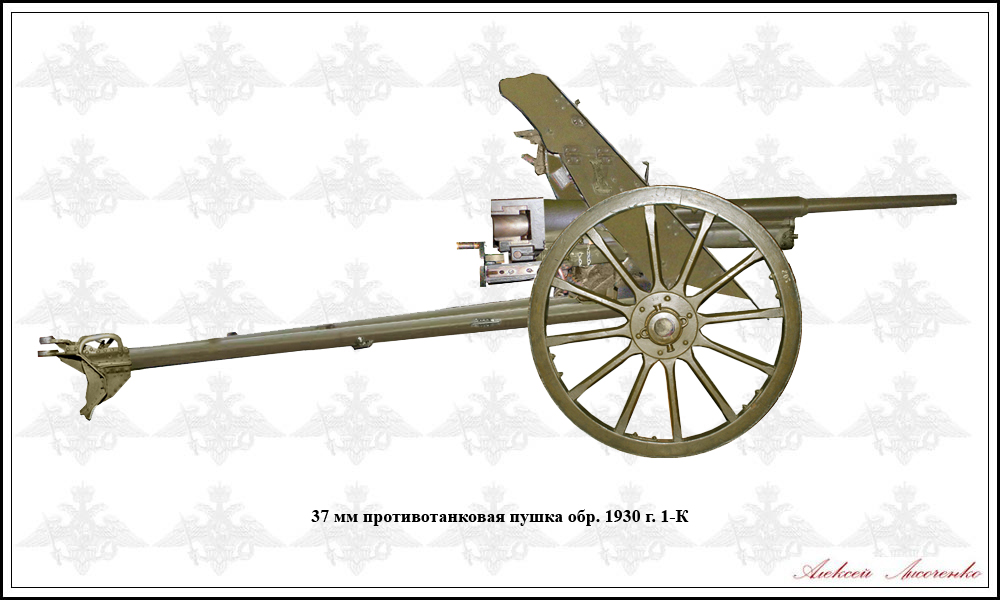

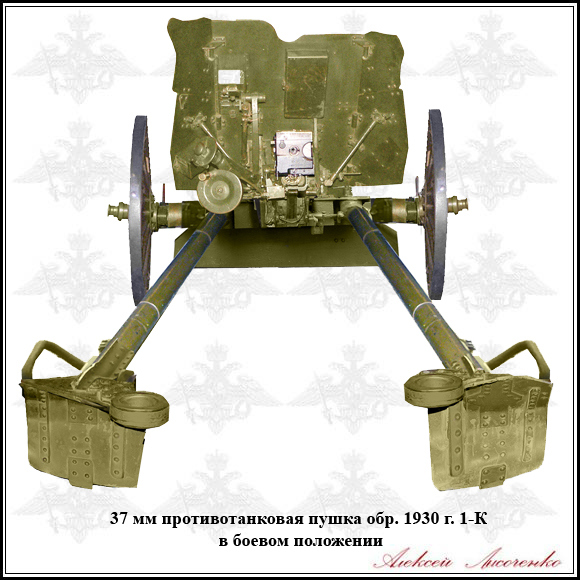

37 мм ПРОТИВОТАНКОВАЯ ПУШКА

ОБРАЗЦА 1930 г. 1 - К



 Противотанковые орудия

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т





   В третье десятилетие ХХ века РККА вошла не имея на вооружении артиллерийских средств борьбы с танками противника. Нельзя утверждать, что советское военное руководство не сознавало важнейшую роль противотанковой артиллерии в современном бою. Еще в 20-е годы предпринимались попытки создать противотанковое орудие на основе 37 мм траншейной пушки обр. 1915 г. системы Розенберга, в 1929-1930 гг. велись работы по созданию 20 мм ротного орудия, на которое планировалось в числе других возложить задачи противотанковой обороны боевых порядков пехоты. Однако, все эти проекты так и не были доведены до стадии серийного производства, сказывалось отсутствие опытных конструкторских и инженерных кадров. К концу 20-х советским руководителям стал очевиден факт невозможности собственными силами создавать проекты современной военной техники и, что еще более важно, осуществлять организацию их серийного производства, особенно в вопросах применения новейших технологий. Было принято решение обратиться к опыту зарубежных создателей и производителей вооружения и военной техники. В частности, в области создания и производства артиллерийских систем было налажено тесное сотрудничество с немецким концерном "Рейнметалл" (г. Дюссельдорф, Германия), крупнейшим производителем основных видов артиллерийского вооружения в Европе. С целью обхода условий Версальского мирного договора 1919 г., в соответствии с которыми Германии, потерпевшей поражение в I мировой войне, было запрещено разрабатывать и производить многие виды вооружения, руководством концерна для сотрудничества с СССР была создана представительская фирма БЮТАСТ (ООО "Бюро технических работ и изучений")
В соответствии с постановлением СНК СССР (Совет Народных комиссаров СССР) от 8 августа 1930 г., с ООО "БЮТАСТ" 28 августа того же года был подписан договор, согласно которому фирма обязалась наладить на имеющихся производственных мощностях СССР производство целого ряда современных артиллерийских систем различного назначения, в том числе и 37 мм противотанковой пушки. Собственное 37 мм противотанковое орудие "Рейнметалл" создал и успешно производил в 1918 г. Нарушая статьи Версальского договора, специалисты концерна в 1924 г. приступили к работам по его модернизации, которые продолжались до середины 1926 г. В 1928 г. модернизированное орудие под название 3,7 sm PAK 28 приняли на вооружение рейхсвера. В производство пошла доработанная модель 3,7sm PAK 29. Выполняя условия договора, "БЮТАСТ" уже к концу 1930 г. поставил  в СССР 12 орудий 3,7 sm PAK 29 и полный комплект конструкторской и технологической документации к ним. Без каких либо предварительных испытаний, производство орудия организовали на заводе № 8, ( г. Подлипки Московской области, ныне г. Королев), где орудие получило индекс 1-К. 13 февраля 1931 г. постановлением СНК СССР система была принята на вооружение под названием "37 мм противотанковая пушка обр. 1930 г.". По конструкции новое орудие представляло собой артиллерийскую систему классической компоновки. 37 мм ствол - моноблок посредством литого верхнего станка помещался на легком лафете, имеющем раздвижные станины трубчатого типа. Боевой ход без подрессоривания имел деревянные колеса. Затвор клиновой, горизонтальный с четвертьавтоматикой  механического типа (по проектной документации она называлась полуавтоматикой) , т.е. после каждого выстрела затвор открывался вручную. Противооткатные устройства (ПОУ) состояли из гидравлического тормоза отката и накатника пружинного типа, пружины которого помещались на цилиндре тормоза откатных частей. Во время выстрела ПОУ откатывались совместно со стволом. В цель пушка наводилась по перекрестью прицельной трубы. Освоение нового орудия в производстве шло весьма непросто. Достаточно сказать, что первая партия  из 225 пушек собиралась способом ручной подгонки комплектующих. В 1931 г. ни одно орудие этой партии не было принято военной приемкой. Всего в войска поступило 509 орудий  1-К. В 1932 г. производство 1-К было прекращено в связи с принятием на вооружение 45 мм противотанковой пушки обр. 1932 г. 19-К, однако приемка несданных ранее 37 мм пушек продолжалась еще в течении 1933 г. 1-К была первой противотанковой пушкой серийно производившейся в СССР. Организуя ее производство советские конструкторы и инженеры получили поистине бесценный опыт в проектировании и создании технологии производства орудий этого типа. Для своего времени пушка была достаточно совершенной. В качестве основных конструктивных недостатков можно отметить отсутствие подрессоривания боевого хода, что исключало возможность буксирования орудия с помощью автомобиля,  неполный цикл автоматики затвора, не обеспечивающий заявленную в проекте скорострельность, а также примитивные прицельные приспособления. На основе проекта пушки было создано 37 мм танковое орудие Б-3 (заводской индекс 5-К). Вероятно орудие поставлялось на экспорт в Монголию, Китай и республиканскому правительству Испании, хотя достоверные сведения об этом отсутствуют. В начальный период Великой отечественной войны, в условиях острой потребности в противотанковых средствах, некоторое количество 1-К поступило на комплектование противотанковых артиллерийских взводов стрелковых батальонов. (
птав сб).

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Расчет чел. 5
2 Способ буксировки   на конной тяге
3 Максимальная скорость буксирования км/час 10-15
4 Калибр мм 37
5 Боевая масса кг 440
6 Масса в походном положении кг 480
7 Длина мм 3450
8 Длина ствола общая мм 1665
9 Ширина мм 1650
10 Высота мм 1170
11 Длина ствола в калибрах клб 45
12 Высота линии огня мм 702
13 Начальная скорость полета снаряда Б-160 м/сек. 820
14 Максимальный угол возвышения градус 25°
15 Минимальный угол возвышения градус -8°
16 Угол горизонтальной наводки градус 60°
17 Дальность стрельбы максимальная снарядом О-160 м 5750
18 Вес снаряда Б-160 кг 0,66
19 Вес снаряда О-160 кг 0,645
20 Скорострельность максимальная выстр./мин до 12
21 Бронепробиваемость максимальная мм 30
22 Прицельные приспособления   Прицельная трубка
