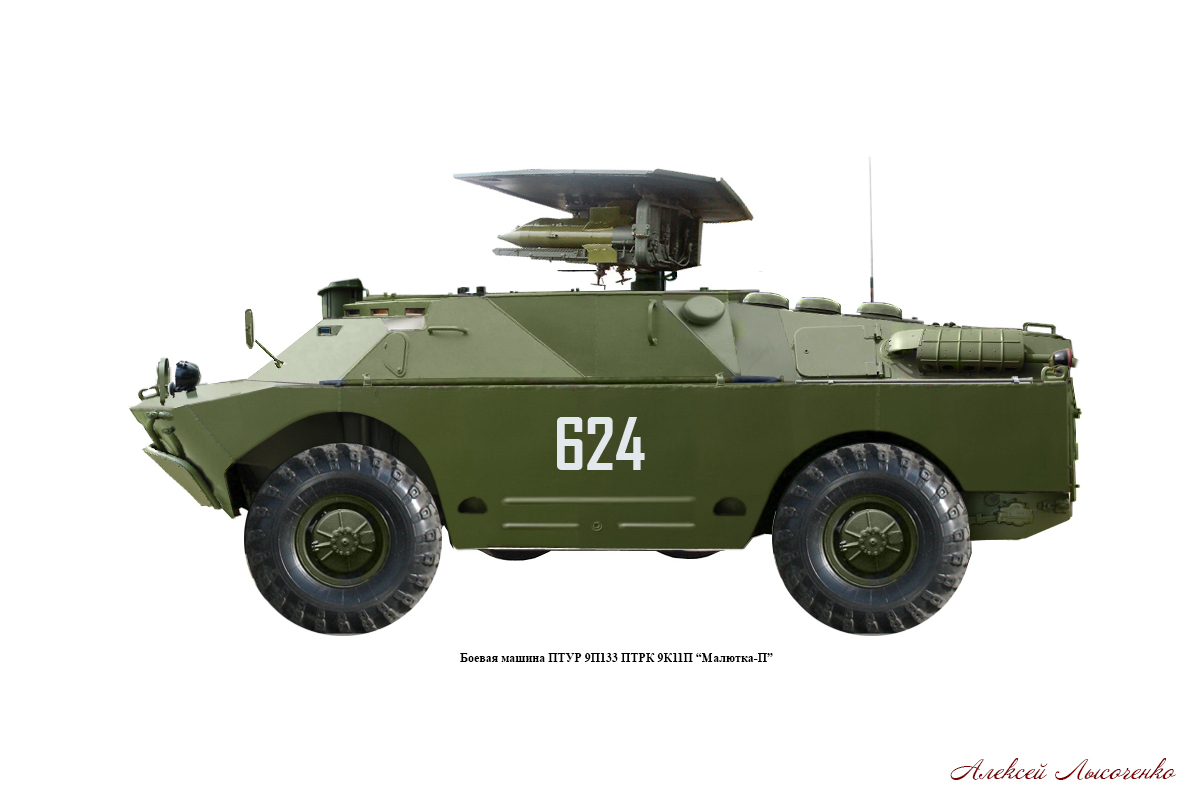

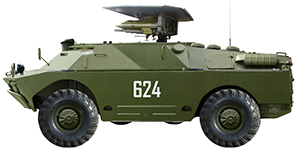

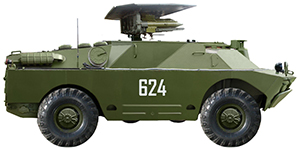

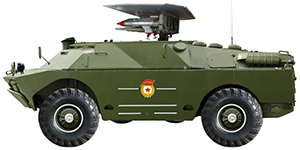

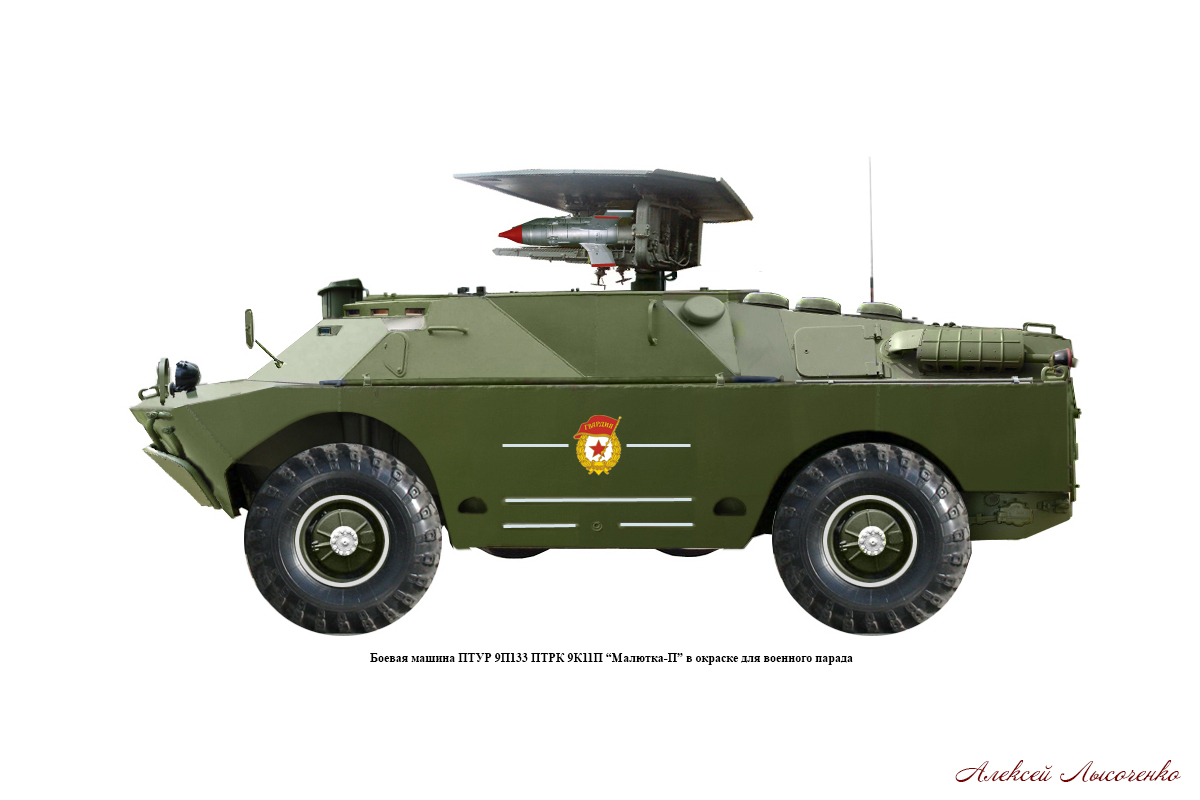

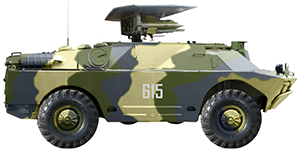

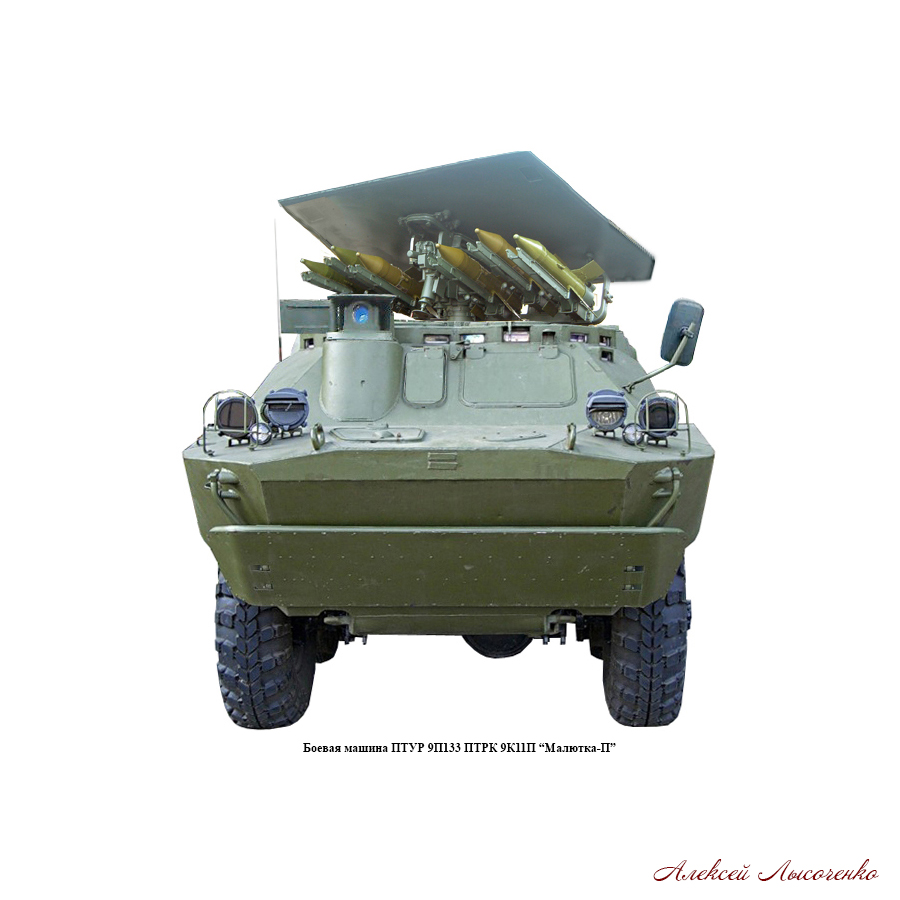

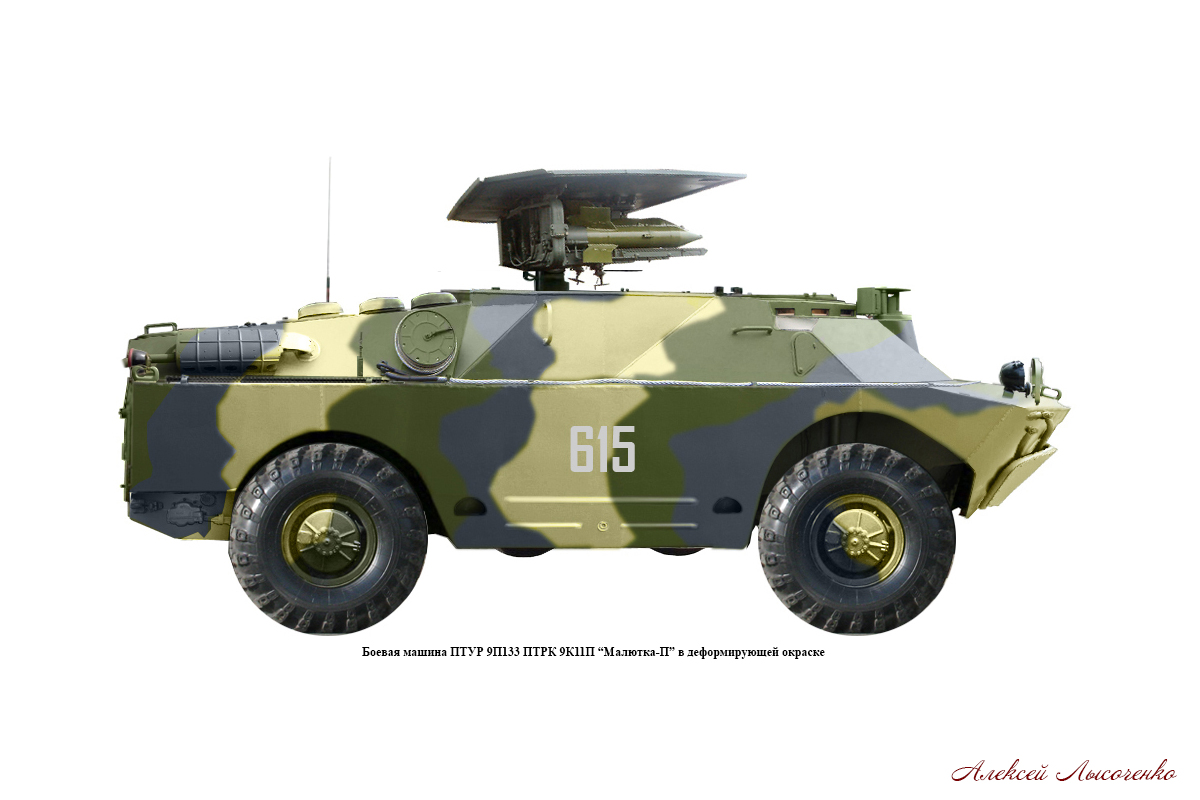

   В 1969 г. в конструкторском бюро машиностроения (КБМ) в г. Коломна Московской области была проведена очередная модернизация ПТРК 9К11 в результате которой был разработан полуавтоматический вариант комплекса, получивший название 9К11П "Малютка-П" в составе которого применялся новый вариант ракеты 9М14П. Производство нового комплекса, как и его предшественников, было организовано на Заводе им. Дегтярева (г. Ковров). Полуавтоматический режим управления повлиял на увеличение веса и габаритов наземной аппратуры управления и собственно самой ракеты. В связи с последним обстоятельством, полуавтоматический комплекс не производился в переносном варианте. Специально под комплекс была разработана новая боевая машина ПТУР на базе БРДМ-2 - 9П133. Шасси машины производились на Арзамасском машиностроительном заводе. Серийное производство 9П133 было начато в 1971г. и продолжалась до 1984 г. Модернизированная ракета 9М14П могла применяться и в более ранних комплексах, но только в ручном. режиме. Боевыми машинами 9П133 комплектовались батареи ПТУР (противотанковые батареи) мотострелковых полков. Машина поставлялась на экспорт в страны - участницы организации Варшавского договора, а также в Монголию, на Кубу, Ирак, Сирию, Ливию и в некоторые другие страны.

        Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 2
2 Шасси   БРДМ-2
3 Мощность двигателя ГАЗ-41 л.с. 140
4 Максимальная скорость км/час 95
5 Скорость на плаву км/час 10
6 Боевая масса кг 7210
7 Бронирование мм 6-12
8 Длина по корпусу мм 5750
9 Ширина мм 2350
10 Высота в походном положении мм 2044
11 Вооружение ПТУР

РПГ

9К11П

1 х РПГ-7

12 Запас хода по топливу км 750
13 Боекомплект ПТУР 18
14 Угол горизонтального обстрела градус 29
15 Угол возвышения максимальный градус 1
16 Угол склонения градус - 10
17 Время приведения в боевое положение сек. 20
18 Скорострельность пуск/мин. 2
19 Максимальная дальность пуска м 3000
20 Минимальная дальность пуска                    м 400
21 Стартовая масса ракеты кг 11, 8
22 Масса боевой части кг 3
23 Длина ракеты мм 871
24 Размах стабилизаторов мм 393
25 Скорость ракеты на активном участке траектории м/сек 130
26 Калибр ракеты мм 125
27 Время полета при пуске на максимальную дальность сек. 26
28 Бронепробиваемость мм 520
29 Система наведения   Полуавтоматическая по проводам
30 Средства связи радиостанция Р-105М
