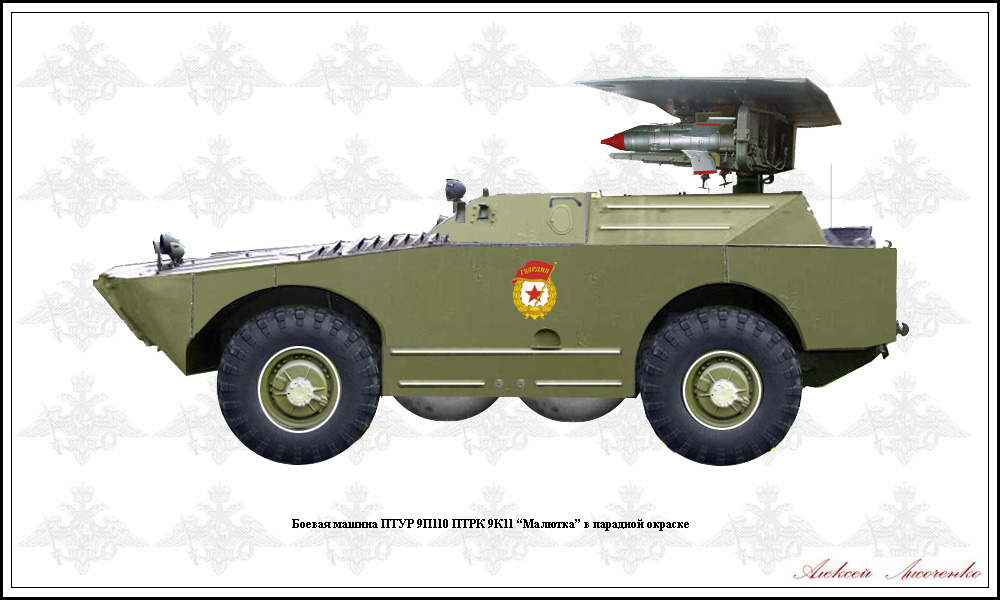

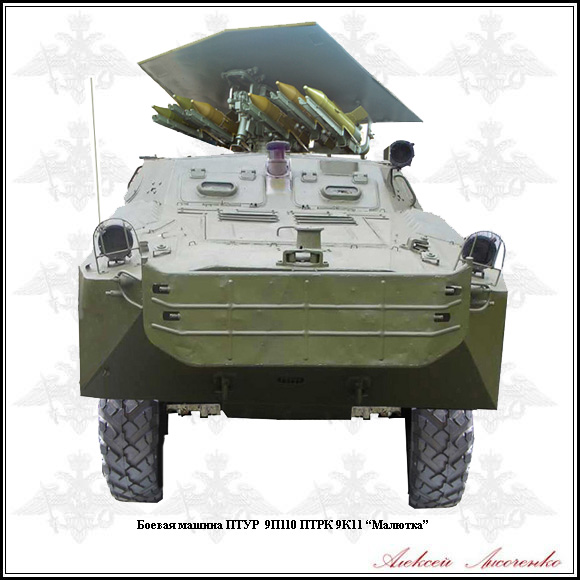

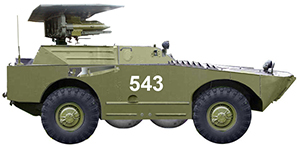

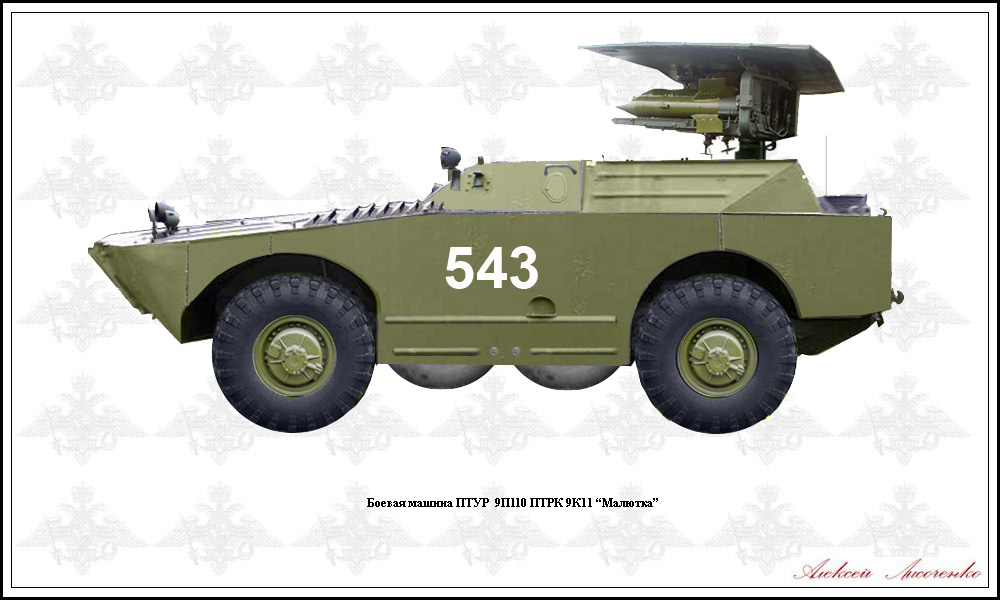

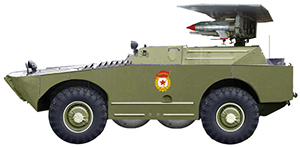

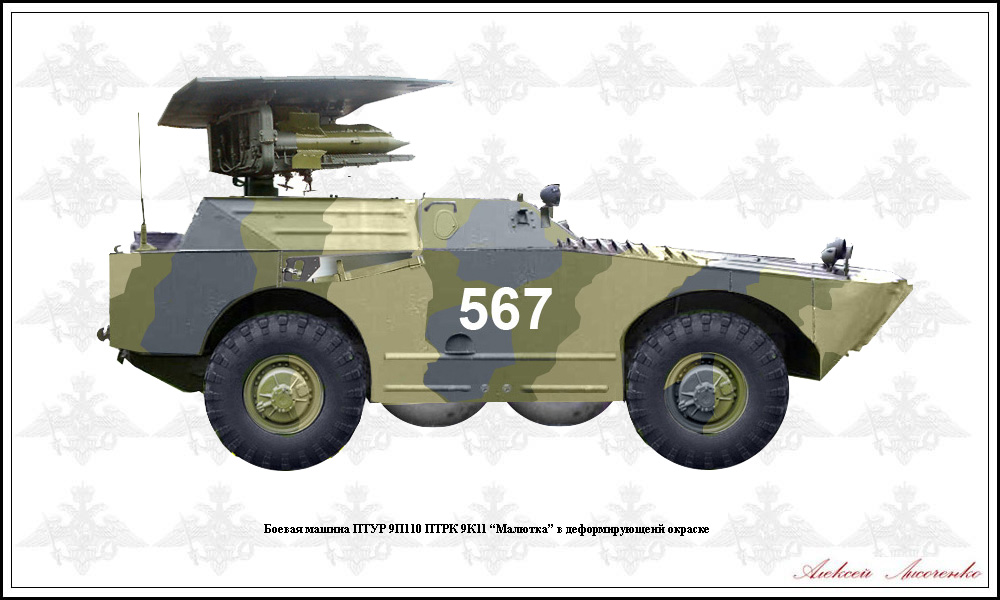

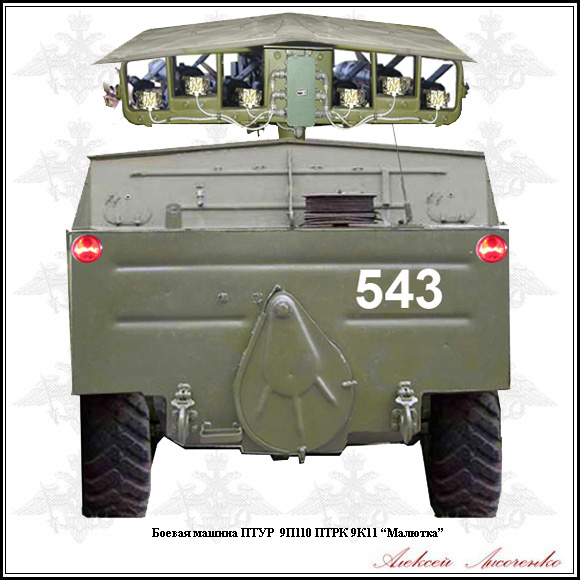

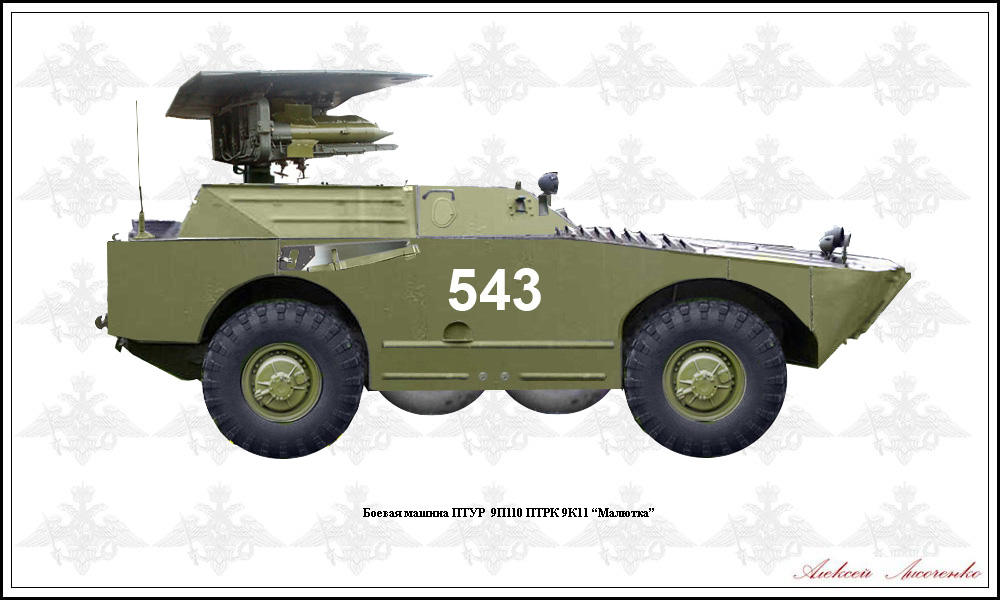

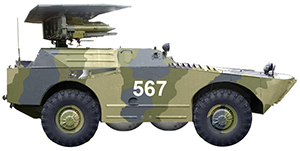

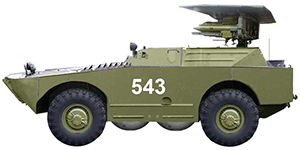

БОЕВАЯ МАШИНА ПТУР 9П110 ПРОТИВОТАНКОВОГО УПРАВЛЯЕМОГО РАКЕТНОГО КОМПЛЕКСА 9К11  "МАЛЮТКА"



 Комплексы ПТУР

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т





   Разработка ПТРК была начата в конструкторском бюро машиностроения г. Коломна (КБМ ГПОТ) под руководством главного конструктора С.Н. Непобедимого в инициативном порядке в 1960 г. В 1961 году комплекс прошел все виды испытаний, в т.ч. баллистические и управляемые испытательные пуски. После ряда доработок был принят на вооружение Советской Армии 16 сентября 1963 г. Серийно выпускались два вида ПТРК - переносной и самоходный в составе комплекса 9М14 и боевой машины на базе БРДМ-1 9П110. Самоходный комплекс состоял на вооружении противотанковых батарей ПТУР мотострелковых полков и поставлялся на экспорт в страны - участницы Варшавского договора. БМ ПТУР 9П110 находились в производстве до 1968 г.

   Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 2
2 Шасси   БРДМ-1
3 Мощность двигателя ГАЗ-40П л.с. 90
4 Максимальная скорость км/час 80
5 Скорость на плаву км/час 9
6 Боевая масса кг 6100
7 Бронирование мм 6-12
8 Длина по корпусу мм 5660
9 Ширина мм 2170
10 Высота в походном положении мм 2300
11 Вооружение ПТУР

РПГ

9М14

1 х РПГ-7

12 Запас хода по топливу км 500
13 Боекомплект ПТУР 14
14 Угол горизонтального обстрела градус 56
15 Угол возвышения максимальный градус 1,5
16 Угол склонения градус - 1
17 Время приведения в боевое положение сек. 20
18 Скорострельность пуск/мин. 2
19 Максимальная дальность пуска м 3000
20 Минимальная дальность пуска                    м 1000
21 Стартовая масса ракеты кг 10,9
22 Масса боевой части кг 2,6
23 Длина ракеты мм 860
24 Размах стабилизаторов мм 393
25 Скорость ракеты на активном участке траектории м/сек 140
26 Калибр ракеты мм 125
27 Время полета при пуске на максимальную дальность сек. 26
28 Бронепробиваемость мм 430
29 Система наведения   Ручная по проводам
30 Средства связи радиостанция Р-113
