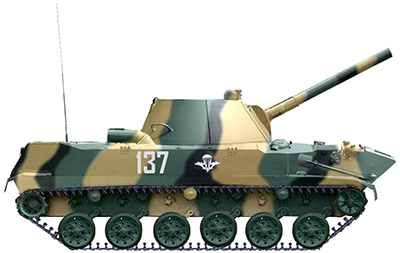

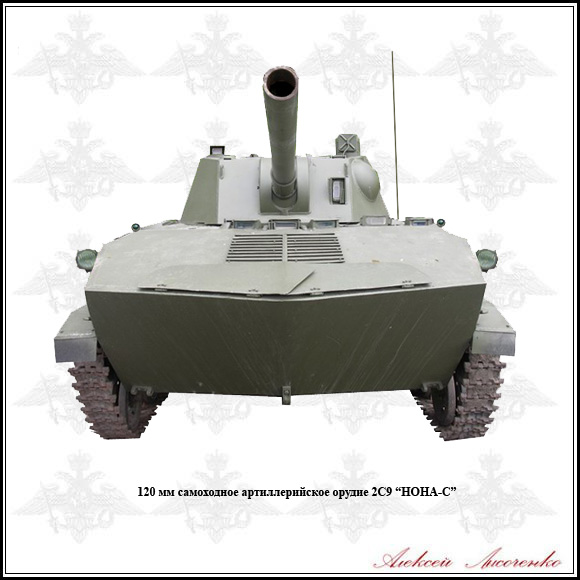

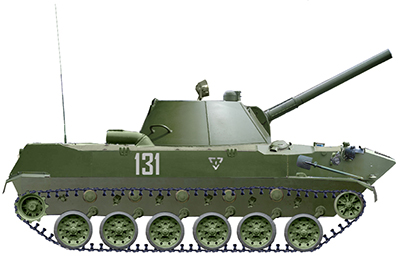

120 мм САМОХОДНОЕ АРТИЛЛЕРИЙСКОЕ ОРУДИЕ 2С9

"НОНА - С"





Комбинированные артиллерийские орудия

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т



   С созданием и принятием на вооружение в начале 70-х годов минувшего века бронированных машин, приспособленных к десантированию парашютным способом (БМД-1 и БТР-Д), пехота ВДВ обрела мобильность и огневую мощь сравнимые с аналогичными  характеристиками мотострелковых подразделений. Артиллерия же парашютно-десантных частей и подразделений, способная выполнять огневые задачи с закрытых огневых позиций (ЗОП), была представлена 122 мм гаубицами Д-30, 120 мм минометами ПМ-120, 82 мм минометами различных образцов, 85 мм пушками Д-44, которые являлись буксируемыми артиллерийскими системами и поэтому с трудом успевали обеспечивать поддержку огнем и маневром мобильных общевойсковых подразделений ВДВ. Кроме того, возникали серьезные проблемы связанные с раздельным десантированием орудий и их средств тяги. ВДВ нуждались в высокоманевренной артиллерийской системе, которую было бы возможно десантировать парашютным способом. Проблему пробовали решить путем установки 122 мм артиллерийской части самоходной гаубицы 2С1 "Гвоздика" на шасси разработанное на базе БТР-Д (самоходная гаубица 2С2 "Фиалка"). Однако, выстрелы из мощного 122 мм орудия  Д-32 быстро приводили к разрушению достаточно легкого шасси. В результате "Фиалка" так и не была принята на вооружение. Параллельно велись работы по созданию 120 мм самоходного миномета 2С8 "Ландыш" на той же базе, но и его конструкция по ряду причин была признана неудачной. В конце 70-х годов ГРАУ выдало заказ на проектирование универсальных самоходных орудий для ВДВ и морской пехоты, самоходного и буксируемого универсальных орудий для вооружения  артиллерии мотострелковых батальонов. Тему проектирования  назвали "Нона" (по одной из версий -"Новое орудие наземной артиллерии"). Головным разработчиком самоходного орудия для ВДВ и морской пехоты по теме "Нона" был определен Центральный научно-исследовательский институт точного машиностроения (ЦНИИточмаш г. Климовск Московская область), руководил проектом известный конструктор А.Г. Новожилов, артиллерийскую часть проектировало конструкторское бюро Пермского машиностроительного завода (ныне ОАО "Мотовилихинские заводы") под руководством Ю.Н. Калачникова. Шасси было разработано в конструкторском бюро Волгоградского тракторного завода (об. 926). Одним из условий тактико-технического задания на проектирование орудия было использование 120 мм минометных мин в большом количестве имевшихся на складах и производящихся советской промышленностью. Это определило калибр орудия - 120 мм. Вместе с тем, для того чтобы придать системе  качества гаубицы пришлось разработать целое семейство 120 мм снарядов с готовыми нарезами на ведущем пояске. Разработкой нового типа боеприпасов к "Ноне" занималось Научно-производственное объединение (НПО) "Базальт"  (г. Реутов Московская область). Новое орудие , получившие индекс 2А51, стало поистине новым словом в наземной артиллерии. Орудие обладает качествами миномета и гаубицы, помимо боеприпасов, производящихся советской и российской промышленностью, может применять 120 мм мины иностранного производства. Универсальные качество орудие приобрело благодаря оригинальному профилю казенной части. В конструкции 2А51 применены много новаторских решений, в частности пластический обтюратор пороховых газов затвора, который служит одновременно и досылателем боеприпаса. Заряжание орудие производится сжатым воздухом, причем устройство заряжания служит одновременно для продувки канала ствола после выстрела. Шасси орудия было разработано на базе гусеничного бронетранспортера БТР-Д, благодаря этому самоходку можно десантировать парашютным способом. Орудие имеет возможность применять комплекс корректируемого вооружения "Китолов-2" В конце 1980 г. система под названием самоходное артиллерийское орудие 2С9 "Нона-С" было принято на вооружение. Серийное производство было организовано на Пермском машиностроительном заводе. По настоящее время было изготовлено более тысячи самоходных орудий. Боевое крещение система приняла в Афганистане. Для морской пехоты ВМФ производился вариант орудия под названием 2С9-1 "Свиристелка", отличающийся от основного увеличенным до 40 выстрелов боекомплектом. В начале 90-х годов на основе артиллерийской части 2С9 были созданы самоходное артиллерийское орудие 2С23 "Нона-СВК" на базе бронетранспортера БТР-80 и буксируемое орудие 2Б16 "Нона-К". Орудие на экспорт не поставлялось. В настоящее время состоит на вооружении в ВС России и в вооруженных силах бывших союзных республик. По некоторым сведениям в настоящее время в ВС России находятся около 500 единиц 2С9.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристик
1 Расчет чел. 4
2 Вооружение комбинированное орудие 1 х  120 мм 2А51
3 Вес артиллерийской части т 0,6
4 Боекомплект                         количество выстрелов 3ОФ49 - 20

3БК19 - 5

5 Шасси на базе БТР-Д об. 926
6 Мощность двигателя 5-Д20-240 л.с. 240
7 Максимальная скорость км/час 60
8 Максимальная скорость на плаву км/час 9
9 Боевая масса т 8,5
10 Длина по корпусу мм 6020
11 Ширина мм 2630
12 Высота мм 2300
13 Запас хода по топливу км 500
14 Бронирование мм 6 -26
15 Дорожный просвет мм 100-450
16 Время перевода в боевое положение сек. 30
17 Масса снаряда 3ОФ49 кг 17,3
18 Начальная скорость полета снаряда (на полном) м/сек 367
19 Прицельные приспособления                                                     перескопичный прибор

панорама

оптический прицел

коллиматор

1П8

ПГ-1М

1П30

К-1

20 Угол горизонтального обстрела градус 70
21 Угол возвышения максимальный градус 80
22 Угол возвышения минимальный градус -4
23 Длина ствола калибр 24,2
24 Максимальная дальность стрельбы                    3ОФ49

                                                                                        ОФ843

                                                                   3ОФ50 (активно-реактивный)

м 8700

7100

12800

25 Комплекс корректируемого вооружения м "Китолоа-2"
26 Радиостанция   1 х Р-123М

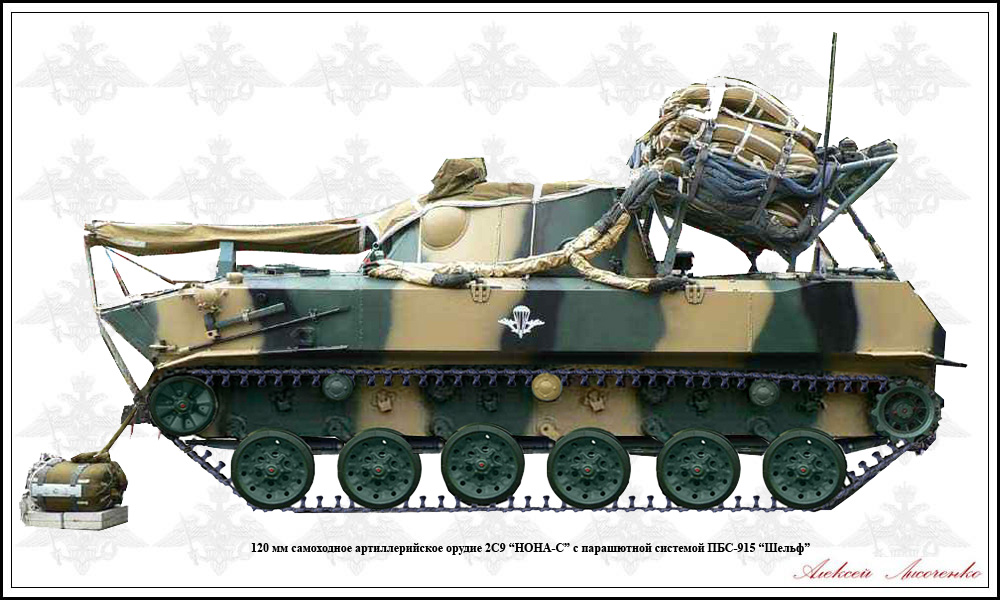

27 Парашютная система   ПБС-915 "Шельф"
