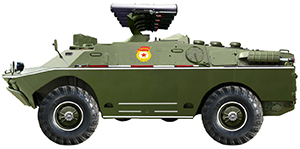

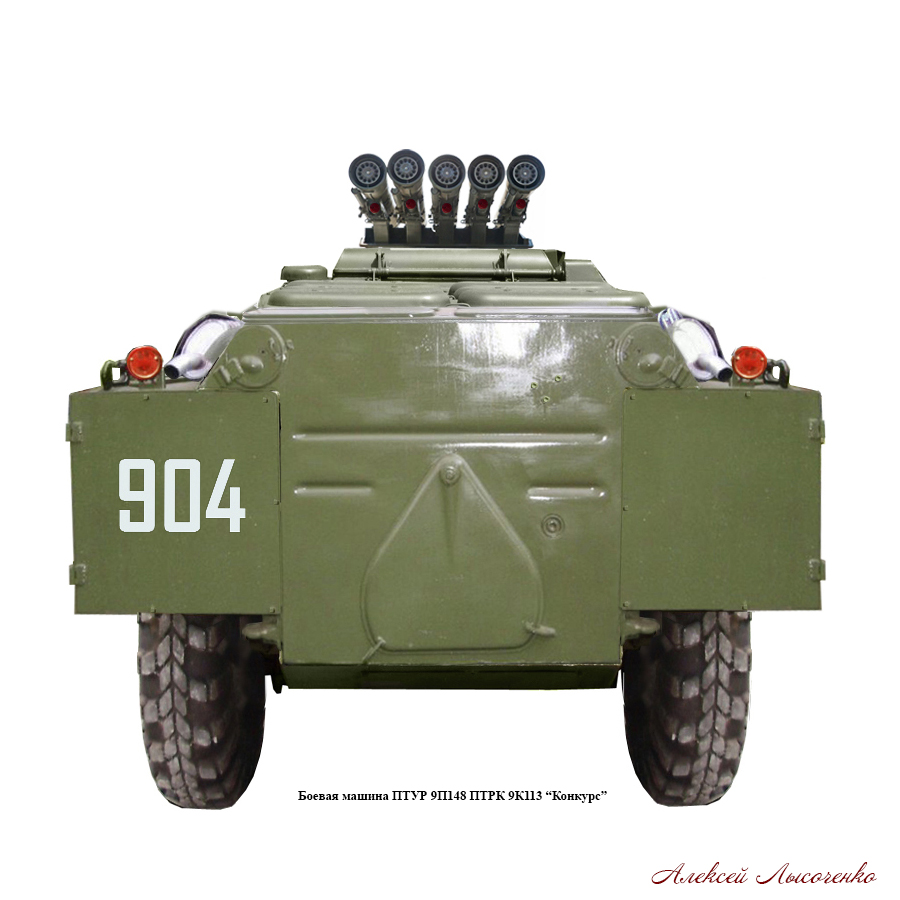

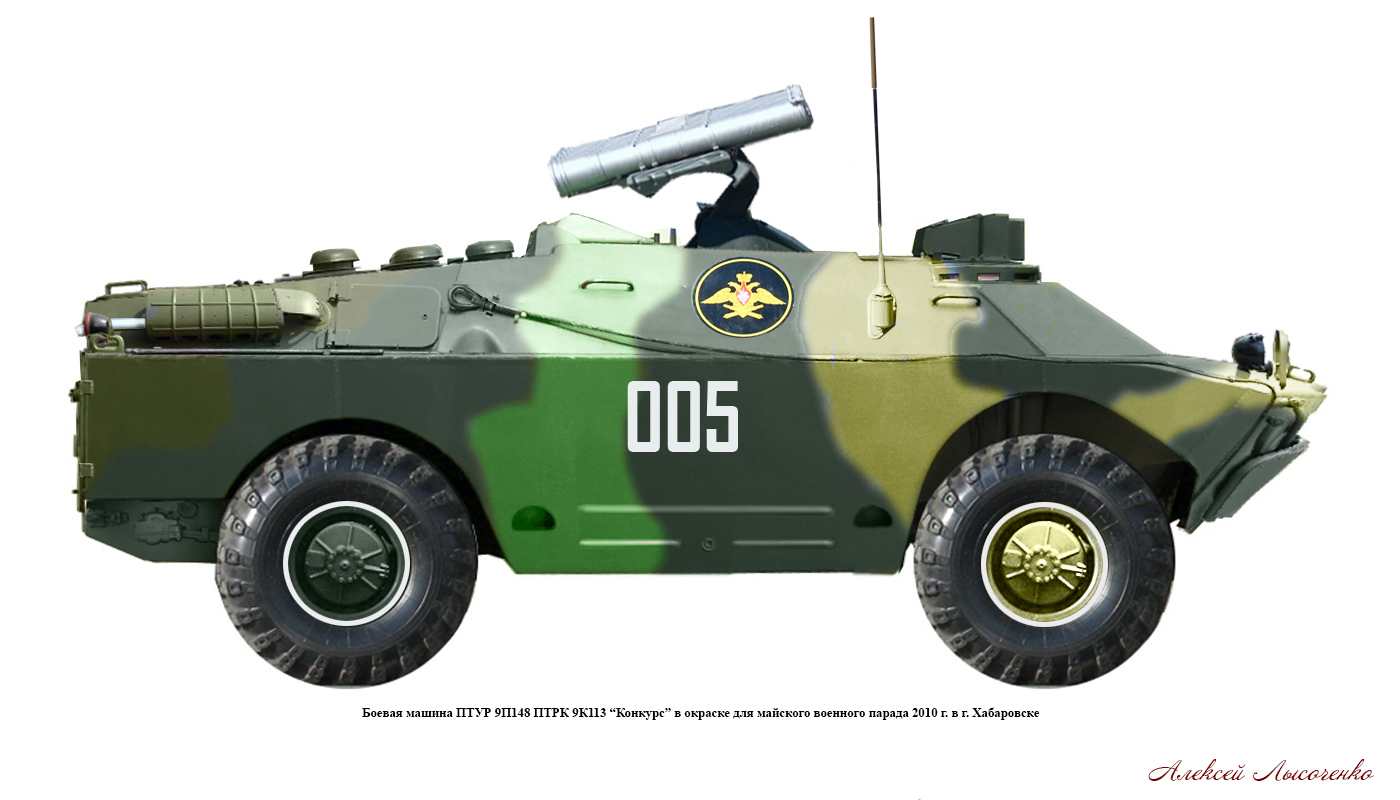

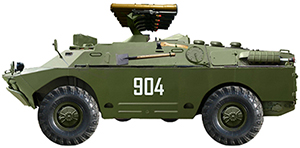

БОЕВАЯ МАШИНА ПТУР 9П148 ПРОТИВОТАНКОВОГО УПРАВЛЯЕМОГО РАКЕТНОГО КОМПЛЕКСА 9К113 "КОНКУРС"



 Комплексы ПТУР

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П137 "Флейта"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т





   К середине 60-х годов прошлого века советские военные специалисты пришли к выводу, что противотанковые ракетные комплексы (ПТРК) с ручной системой управления в основном удовлетворяют требованиям организации противотанковой обороны и обеспечивают надежное поражение основных образцов бронетехники состоящих на вооружении армий вероятных противников, но при этом, для их успешной эксплуатации требуется длительная и трудоемкая подготовка расчетов, а в последствии их регулярная  ежедневная тренировка на тренажерах. В условиях системы комплектования Советской Армии по призывному принципу подготовить достаточное количество операторов ПТУР, способных эффективно применять существующие ПТРК с ручным режимом управления не представлялось возможным (напрашивается вывод, что системные проблемы комплектования вооруженных сил по призыву проявились отнюдь не в 90-х годах, а гораздо раньше). В 1966 г. был объявлен конкурс на разработку самоходного ПТРК с полуавтоматическим режимом управления по проводам с дальностью поражения цели до 4 000 м и сверхзвуковой скоростью полета ракеты. По итогам конкурса разработка нового ПТРК была поручена коллективу конструкторского бюро приборостроения (КБП) г. Тула под руководством А.Г. Шипунова, который в конце 60-х создал и успешно довел до серийного производства переносной полуавтоматический комплекс 9К111 "Фагот" (см. выше). Автоматика нового комплекса работала по принципу успешно реализованном  в 9К111 -  модуляция с помощью вращающегося растра инфракрасного светового сигнала приходящего с лампы-фары летящей ПТУР, в связи с чем пришлось отказаться от сверхзвуковой скорости ракеты. Уменьшение скорости ракеты позволило уменьшить ее массу и, соответственно, увеличить возимый боекомплект машины. Как уже отмечалось, новый комплекс создавался на основе "Фагота" и мог производить пуски не только штатной ракетой, но и ракетой 9М111. Для производства пуска ПТУР в условиях применения оптических помех в комплексе был предусмотрен резервный канал управления в ручном режиме. Шасси боевой машины традиционно разрабатывалось на базе БРДМ-2. В январе 1974 г. самоходный ПТРК тульского КБП после всесторонних испытаний был принят на вооружение под названием ПТРК 9К113 "Конкурс" (первоначально ПТРК "Гобой"). В состав комплекса входили: боевая машина ПТУР 9П148, ракеты 9М113 или 9М111 (9М111М),  контрольно - проверочная машина (КПМ) 9В871 на шасси ГАЗ-66, тренажер 9Ф66, выносная пусковая установка 9П135. Производство ПТРК было организованно на предприятии "Маяк" г. Киров в 1974 г., в последствии производство было передано на объединение Тульский оружейный завод (ТОЗ). Боевыми машинами 9П148 комплектуются противотанковые батареи мотострелковых полков и отдельные истребительно-противотанковые артиллерийские дивизионы мотострелковых дивизий. Комплекс поставлялся на экспорт в страны - участницы организации Варшавского договора, Индию, Иорданию, Ирак, Иран, Кувейт, Сирию, КНДР, Ливию, Афганистан, Финляндию. В Индии с 1989 г. 9П148 производится по лицензии.

        Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 2
2 Шасси   БРДМ-2
3 Мощность двигателя ГАЗ-41 л.с. 140
4 Максимальная скорость км/час 95
5 Скорость на плаву км/час 10
6 Боевая масса кг 7180
7 Бронирование мм 6-12
8 Длина по корпусу мм 5750
9 Ширина мм 2350
10 Высота в походном положении мм 2044
11 Вооружение ПТУР

РПГ

9К113

1 х РПГ-7

12 Запас хода по топливу км 750
13 Боекомплект: -9М113  или

                            -9М113  и

                            -9М111

ПТУР 15

10

10

14 Угол горизонтального обстрела градус 360
15 Угол возвышения максимальный градус 20
16 Угол склонения градус - 8
17 Время приведения в боевое положение сек. 10-15
  Время загрузки боекомплекта мин. 15
18 Скорострельность пуск/мин. 2-3
19 Максимальная дальность пуска м 4000
20 Минимальная дальность пуска                    м 75
21 Стартовая масса ракеты кг 14,5
22 Масса боевой части кг 2, 7
23 Длина ракеты мм 1165
24 Размах стабилизаторов мм 468
25 Скорость ракеты на активном участке траектории м/сек 208
26 Калибр ракеты мм 135
27 Время полета при пуске на максимальную дальность сек. 19, 2
28 Бронепробиваемость мм 600
29 Система наведения   Полуавтоматическая по проводам
30 Средства связи радиостанция Р-123М
