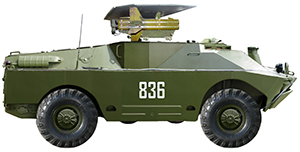

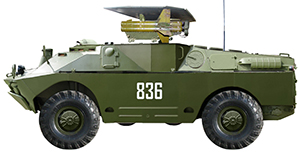

БОЕВАЯ МАШИНА ПТУР 9П137 ПРОТИВОТАНКОВОГО УПРАВЛЯЕМОГО РАКЕТНОГО КОМПЛЕКСА 9К8П "ФЛЕЙТА"



 Комплексы ПТУР

ГЛАВНАЯ

Карта сайта Сухопутные войска Ракетные войска и артиллерия




СОДЕРЖАНИЕ
76 мм полковая пушка обр.1943г. ОБ-25
3 дм. (76 мм)  пушка обр. 1900г.
3 дм.  (76 мм) пушка обр. 1902г.
122 мм  пушка обр. 1931/37 гг.     А-19
6 дм. (152 мм) осадная пушка обр. 1910 г.
152 мм  пушка  обр. 1935 г.    Бр-2
152 мм самоходная пушка  2С5 "Гиацинт"
203 мм  самоходная пушка 2С7 "Пион"
37 мм  противотанковая пушка обр. 1930 г. 1-К
45 мм  противотанковая пушка обр. 1932 г. 19-К
45 мм  противотанковая пушка  обр. 1937 г. 53-К
45 мм  противотанковая пушка обр. 1942 г. М42
48-лн. (122 мм) полевая гаубица обр. 1909 г.
122 мм  гаубица обр. 1938 г.    М-30
152 мм гаубица обр. 1943 г. Д-1
203 мм гаубица  обр. 1931 г.  Б-4
122 мм  самоходная гаубица  2С1 "Гвоздика"
152 мм  самоходная гаубица  2С3 "Акация"
152 мм гаубица-пушка обр. 1937 г.  МЛ-20
280 мм мортира  обр. 1939 г.  Бр-5
120 мм  самоходное орудие  2С9 "Нона"
58 мм бомбомет (миномет) обр. 1915 г. Ф-Р
90 мм бомбомет (миномет) обр. 1915 г. Г-Р
240 мм   самоходный миномет  2С4 "Тюльпан"
76 мм  динамореактивная пушка обр.1931 г.  БПК
82 мм  станковый гранатомет  СГ-82
82 мм безоткатное орудие  Б-10
107 мм  безоткатное орудие  Б-11
73 мм  СП Г-9 "Копье"
76 мм  Самоходная  установка  СУ-76
122 мм  самоходная  установка  СУ-122
152 мм  самоходная  установка СУ-152
85 мм  самоходная  установка  СУ-85
100 мм  самоходная  установка  СУ-100
85 мм   самоходная установка     АСУ-85
Тактический ракетный комплекс  2К5 "Коршун"
Тактический ракетный комплекс  2К1 "Марс"
132 мм боевая машина  БМ-13-16
82 мм боевая машина    БМ-8-24
82 мм боевая машина   БМ-8-48
300 мм  боевая машина БМ-31-12
140 мм боевая машина   БМ-14-16
240 мм  боевая машина  БМ-24
200 мм боевая машина  БМД-20
122 мм Боевая машина  БМ-21 "Град"
122 мм Боевая машина БМ-21В "Грпад-В"
220 мм БМ-27 "Ураган"
Переносной комплекс ПТУР 9К11 "Малютка"
Переносной  комплекс ПТУР 9К111 "Фагот"
Боевая машина  ПТУР 2П27 "Шмель"
Боевая машина  ПТУР 2П32 "Фаланга"
Боевая машина  ПТУР 9П110 "Малютка
Боевая машина  ПТУР 9П122 "Малютка-М"
Боевая машина  ПТУР 9П133 "Малютка-П"
Боевая машина  ПТУР 9П148 "Конкурс"
Боевая машина  ПТУР 9П149 "Штурм-С"
Передовой разведывательный пункт ПРП-3 "Вал"
Передовой разведывательный пункт ПРП-4 "Нард"
Машина АР и УО 1В119 "Реостат"
К СУАО 1В12 "Машина-С
Машина СОБ 1В13
Машина командира батареи 1В14
Машина командира дивизиона 1В15
Машина начальника штаба дивизиона 1В16
КСАУО 1В17 "Машина-Б"
Радиолокационная станция СНАР-10 "Леопард"
Разведывательный комплексАРК-1 1РЛ239-1 "Рысь"
Радиолокационный комплекс  1Л219М "Зоопарк
Трактор СТЗ-5
Трактор С-65 "Сталинец"
Тягач  ЗИС-42
Тягач АТ-Т
Транспортер МТ-ЛБ
Тягач МТ-Т



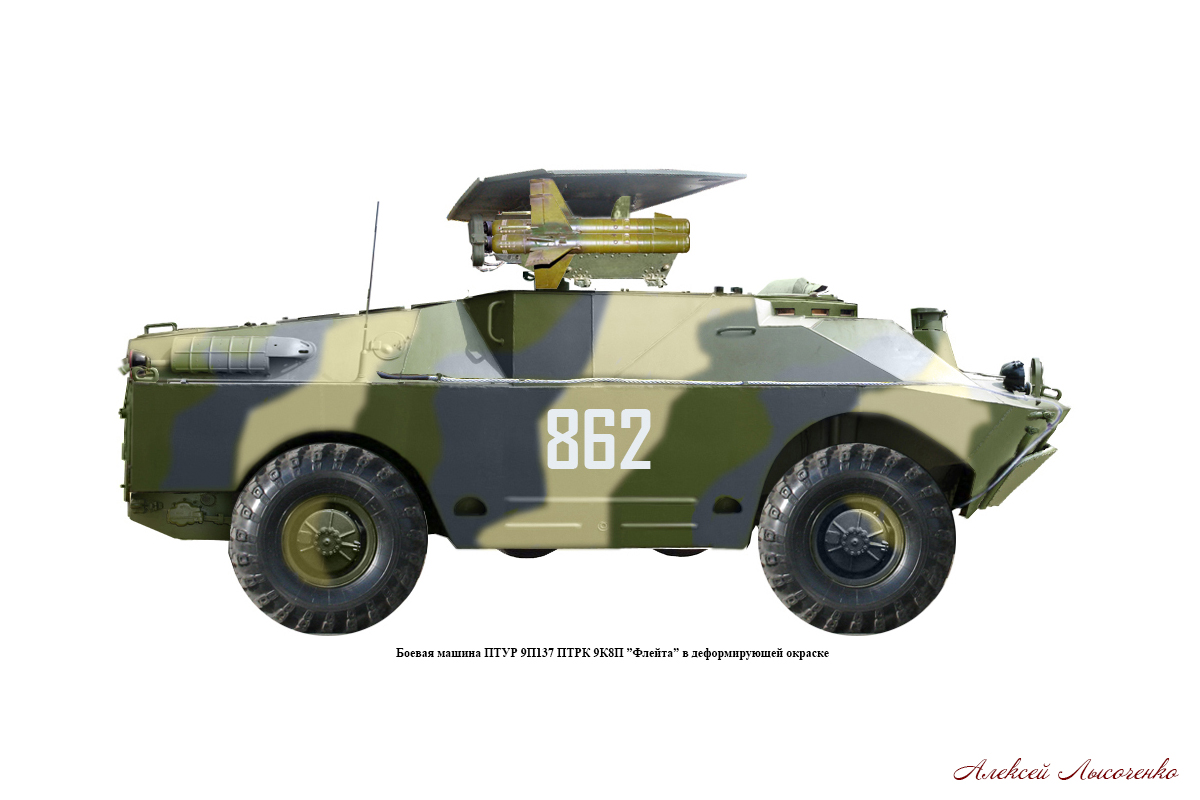

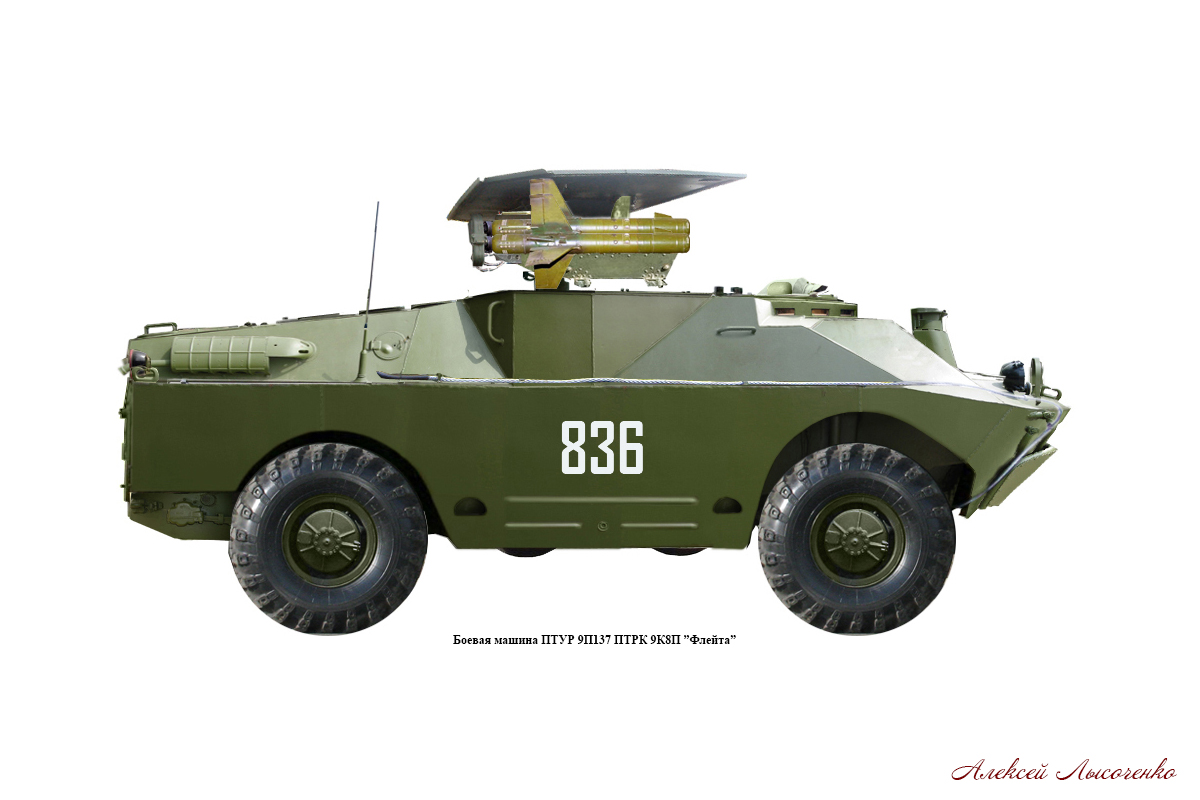

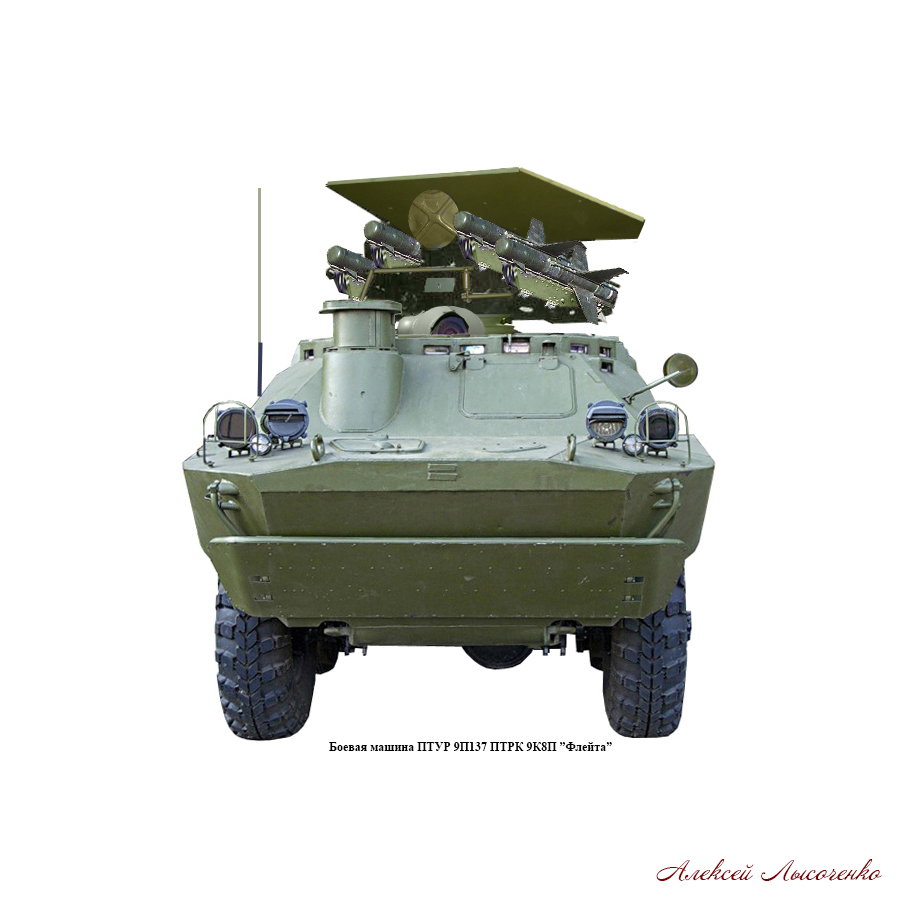

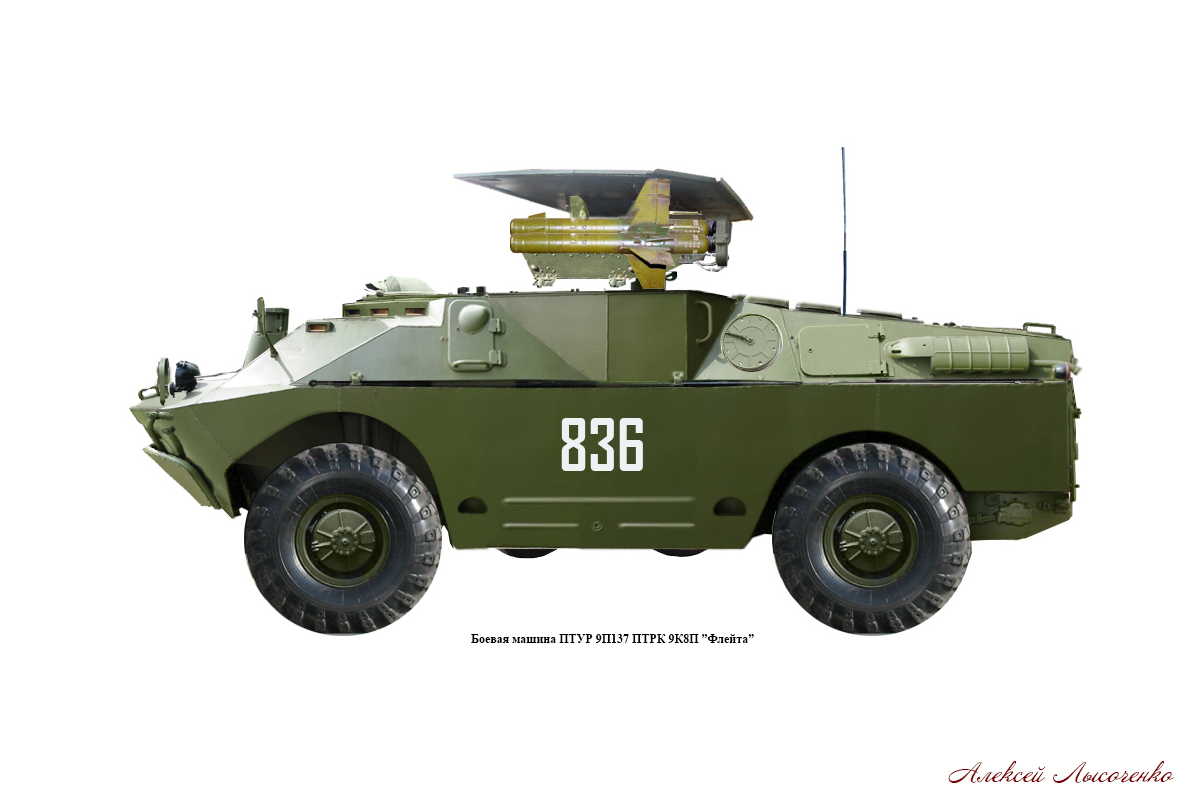

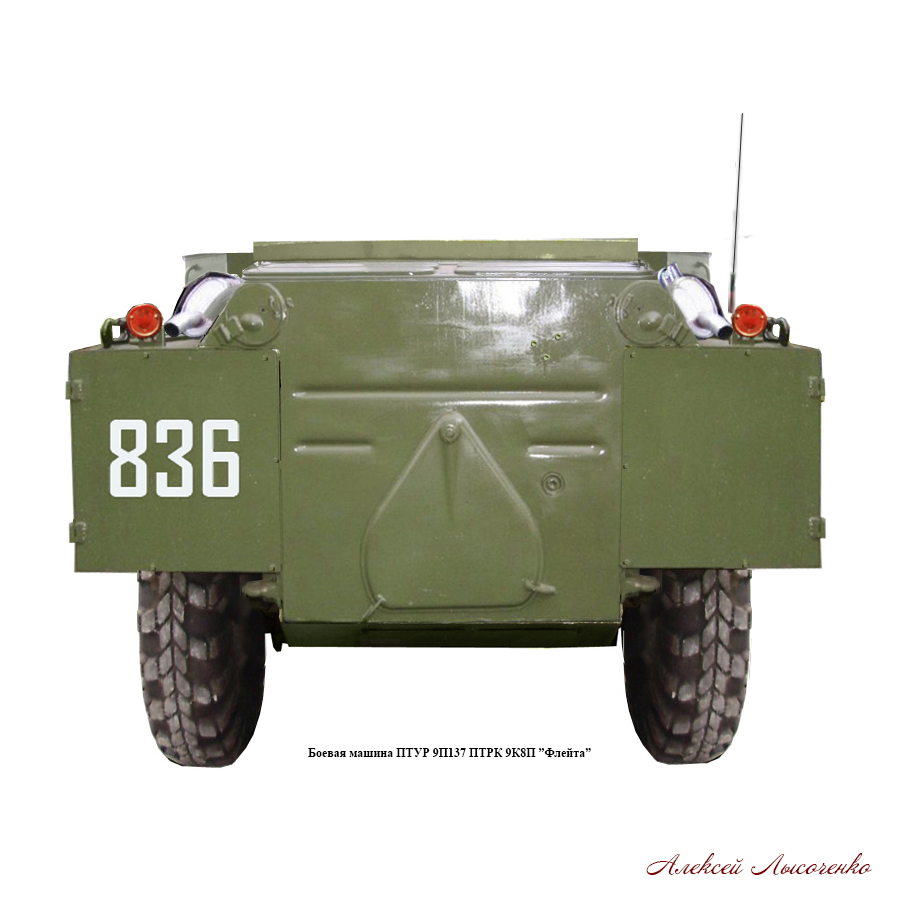

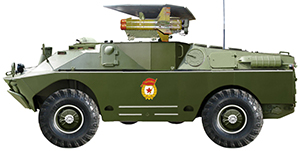

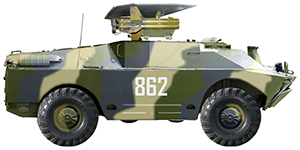

   В конце 50-х годов на вооружение противотанковых частей и подразделений артиллерии Советской Армии поступил разработанный в конструкторском бюро "Точмаш" радиокомандный противотанковый ракетный комплекс 2К8 "Фаланга". Комплекс обладал значительной бронепробиваемостью,  простотой эксплуатации и применялся для вооружения боевой машины ПТУР 2П32. В конце 1966 г. в том же КБ были проведены работы по модернизации ПТРК, в ходе которых была улучшена система стабилизации ракеты по крену и система рулевого управления. Модернизированный комплекс был принят на вооружение в середине 1967 г. под наименование 2К8М "Фаланга-М" и применялся в боевых машинах ПТУР 2П32М и 9П124М. Сразу после принятия "Фаланги-М" на вооружение в КБ "Точмаш" были развернуты работы по дальнейшей модернизации комплекса. Перед конструкторами была поставлена задача по созданию радиокомандного ПТРК с полуавтоматическим режимом управления. В результате в конце 1972 г. на вооружение был принят комплекс 2К8П (9К8П) "Фаланга-П" (Флейта) с ПТУР 9М17П. Под новый ПТРК была создана боевая машина ПТУР 9П137, серийное производство которой было организовано с середины 1973 г. На основе 9К8П были созданы ПТРК для применения с вертолетов МИ-8 и МИ-24. Боевая машина 9П137 поступала на вооружение истребительно-противотанковых частей артиллерии дивизионного и корпусного (армейского) звена. На экспорт 9П137 не поставлялась.

        Тактико-технические характеристики

б
№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 2
2 Шасси   БРДМ-2
3 Мощность двигателя ГАЗ-41 л.с. 140
4 Максимальная скорость км/час 95
5 Скорость на плаву км/час 10
6 Боевая масса кг 7253
7 Бронирование мм 6-12
8 Длина по корпусу мм 5750
9 Ширина мм 2350
10 Высота в походном положении мм 2044
11 Вооружение ПТУР

РПГ

9К8П

1 х РПГ-7

12 Запас хода по топливу км 750
13 Боекомплект ПТУР 8
14 Угол горизонтального обстрела градус 29
15 Угол возвышения максимальный градус 1
16 Угол склонения градус - 10
17 Время приведения в боевое положение сек. 20
18 Скорострельность пуск/мин. 2
19 Максимальная дальность пуска м 4000
20 Минимальная дальность пуска                    м 450
21 Стартовая масса ракеты кг 32,5
22 Масса боевой части кг 7
23 Длина ракеты мм 1160
24 Размах стабилизаторов мм 680
25 Скорость ракеты на активном участке траектории м/сек 170
26 Калибр ракеты мм 142
27 Время полета при пуске на максимальную дальность сек. 24
28 Бронепробиваемость мм 500-650
29 Система наведения   Полуавтоматическая радиокомандная
30 Средства связи радиостанция Р-123М
