   С принятием на вооружение в конце 60-х годов прошлого века войсковых средств ПВО нового поколения, таких как, ЗСУ -23-4 "Шилка", ЗРК "Стрела-1" и "Оса", предназначенных для комплектования зенитных  артиллерийских и ракетных подразделений и частей в звене полк-дивизия, возникла необходимость обеспечения управления боевыми действиями этих средств. В течении 1974 г. специалистами ГРАУ были разработаны тактико-технические требования (ТТТ) к батарейному командному пункту (БКП) войск ПВО СВ, предназначенному для управления боевыми действиями зенитно-ракетной артиллерийской батареи (зрабатр) мотострелкового (танкового) полков. В качестве шасси был выбран БТР-60ПБ. Разработку аппаратуры  для БПК было решено поручить конструкторскому бюро Пензенского радиозавода им. М.В. Фрунзе (ПРЗ, ныне ОАО "Радиозавод") под руководством главного конструктора О.Л. Пархоменко.  Работа над проектом пункта управления началась в феврале 1975 г. В ходе проектирования основную сложность представляло создание аппаратуры съема и передачи данных (АСПД), которую было решено выполнить на элементарной базе третьего поколения. К середине 1976 г. был изготовлен опытный образец БПК. К концу лета  того же года он был представлен для испытаний, которые проходили  на Научно - испытательном зенитно-артиллерийском полигоне (НИЗАП в/ч 33157, Донгузский полигон, Оренбургская область). Пункт управления успешно прошел весь комплекс испытаний и был принят на вооружение в 1977 г. под названием батарейный командный пункт ПУ-12, 9С482 (индекс ГРАУ).  Серийное произвоство электронной аппаратуры ПУ-12 было организованно на ПРЗ им. М.В. Фрунзе, окончательная сборка машины - на Курганском заводе колесных тягачей им. Д.М. Карбышева (КЗКТ, ныне ОАО "Русич" г. Курган ) . В конце 70-х гг. в ходе эксплуатации БКП в войсках, выяснилась возможность применения ПУ-12 в качестве пункта управления начальника ПВО мотострелкового (танкового полка), а также как основного средства управления зенитно-ракетного полка ЗРК "Оса".

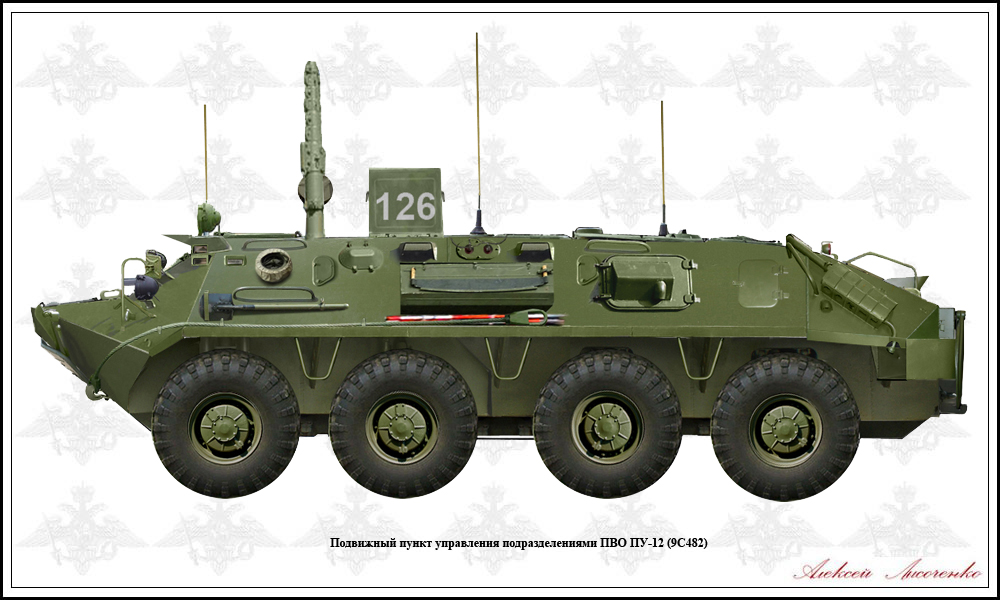

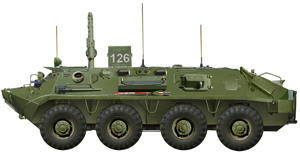

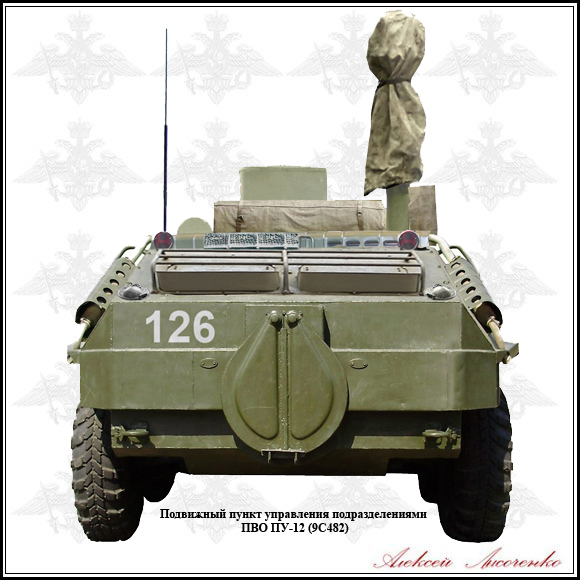

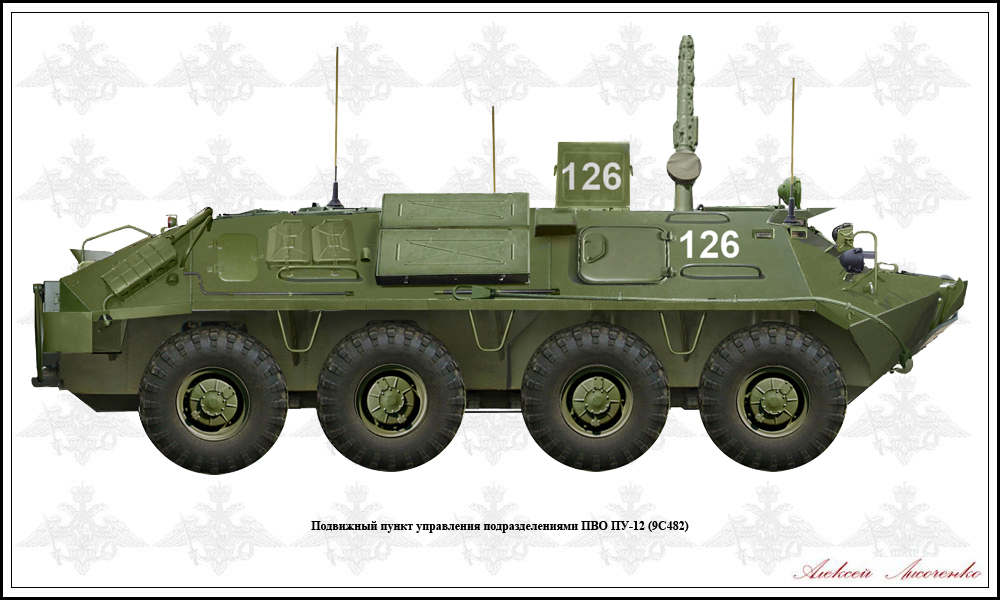

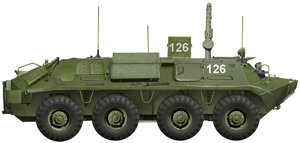

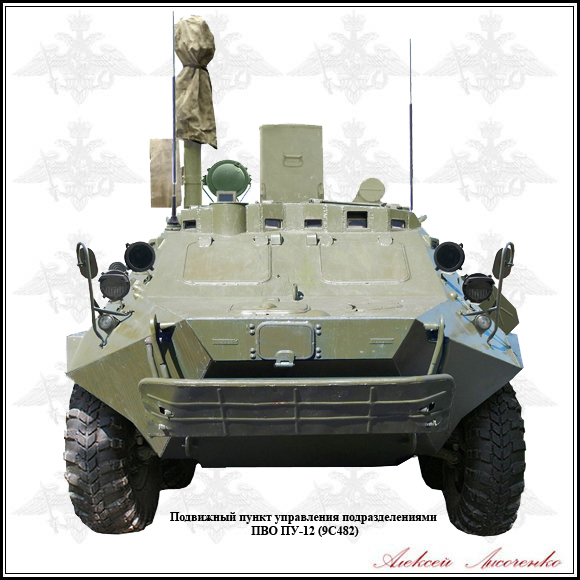

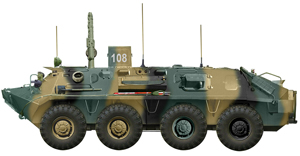

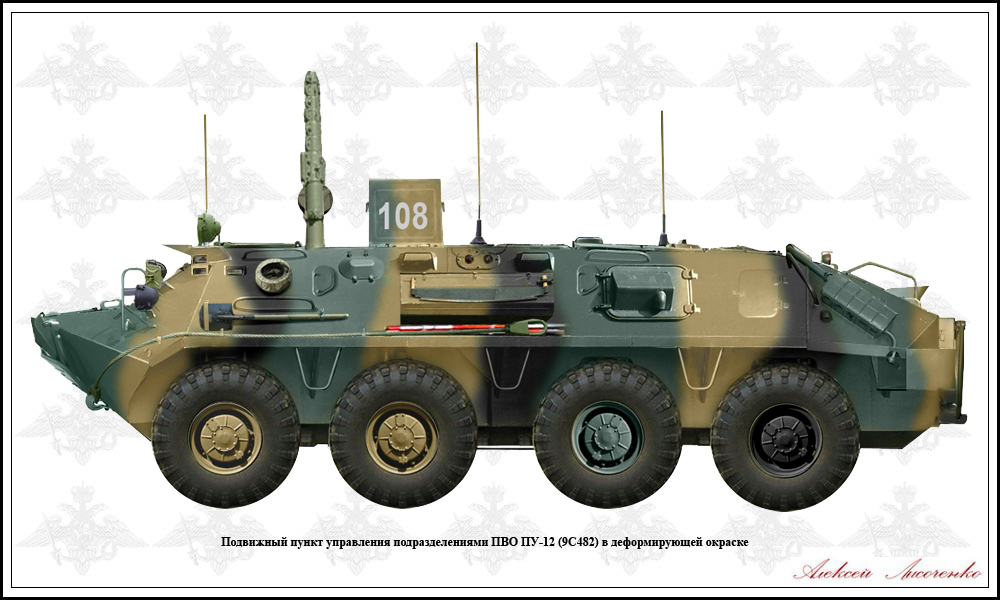

Основным предназначением ПУ-12 является прием телекодовой информации о воздушной обстановке от средств разведки и управления огнем старшего начальника и выдача целеуказаний взводам батарей и на переносные электронные планшеты (ПЭП) стрелков-зенитчиков. Командный пункт ПУ-12 представляет собой комплекс аппаратуры смонтированный на шасси БТР-60ПБ:

  1. Аппаратура АСПД-У (АСПД-12): стойка РПСМ с блоком С23, блок ССП, блок ДТП, индикаторная трубка ИТ45, датчик характеристик (блок ДХ), блок фазовых разверток (блок ФР), РК-1У, распределительный щит.

  2. Средства связи: радиостанции Р-123М - 3 шт., радиостанция Р-111, радиостанция Р-407, телескопическая мачта антенны - 6 м, танковое переговорное устройство Р-124, телефонные аппараты ТА-57 - 2 шт.

  3. Средства  разведки:  труба зенитная командирская ТЗК, артиллерийская буссоль ПАБ-2АМ, прибор радиационного оповещения и разведки ДП-3Б.

  4. Навигационная аппаратура: курсопрокладчик КП-4.

  5. Электросиловой агрегат: АБ-1 220В 50Гц.

 Состав расчета ПУ-12 включает:

  1. Командир отделения.

  2. Радиотелефонист-разведчик.

  3. Оператор.

  4. Механик-воитель-электрик.

В ходе серийного производства ПУ-12 непрерывно совершенствовался. Так, уже в 1978 г. была освоена в производстве модификация ПУ-12М (9С482М), в 1993 по 1995 г. выпускалась модификация ПУ-12М5 (9С482М5), а с 1994 по 1995 гг. - модификация ПУ-12М6 (9С482М6). Производство пунктов управления на базе БТР-60ПБ было завершено в 1995 г. в связи с разработкой ПУ-12М7 на шасси БТР-80.

ПУ-12 и его модификации поставлялись на экспорт в Алжир, Венгрию, ГДР, Грецию, Индию, на Кубу, Польшу, Чехословакию.

        Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 4
2 Шасси   БТР-60ПБ
3 Боевая масса т 11
4 Длина мм 7560
5 Ширина мм 2830
6 Высота по корпусу мм 2380
7 Дорожный просвет мм 475
8 Мощность двигателей ГАЗ-40П л.с. 2 х 90
9 Максимальная скорость км/ч 80
10 Бронирование мм 5-11
11 Запас хода по топливу км 500
12 Время приведения в боевое положение мин. 18
13 Количество отображаемых целей шт. 99
14 Количество одновременно обрабатываемых целей шт. 10
15 Количество управляемых огневых средств шт. 6
