Зенитный ракетный комплекс (ЗРК) 2К11
предназначен для поражения аэродинамических целей, летящих со скоростью до 1000
км в час на средних и больших дальностях и проектировался как ЗРК средней
дальности для ПВО сухопутных войск. Разработка комплекса начата в 1958 г.
головным предприятием - научно-исследовательским электромеханическим институтом
Минрадиопрома, кроме того институт проектировал бортовую аппаратуру управления и

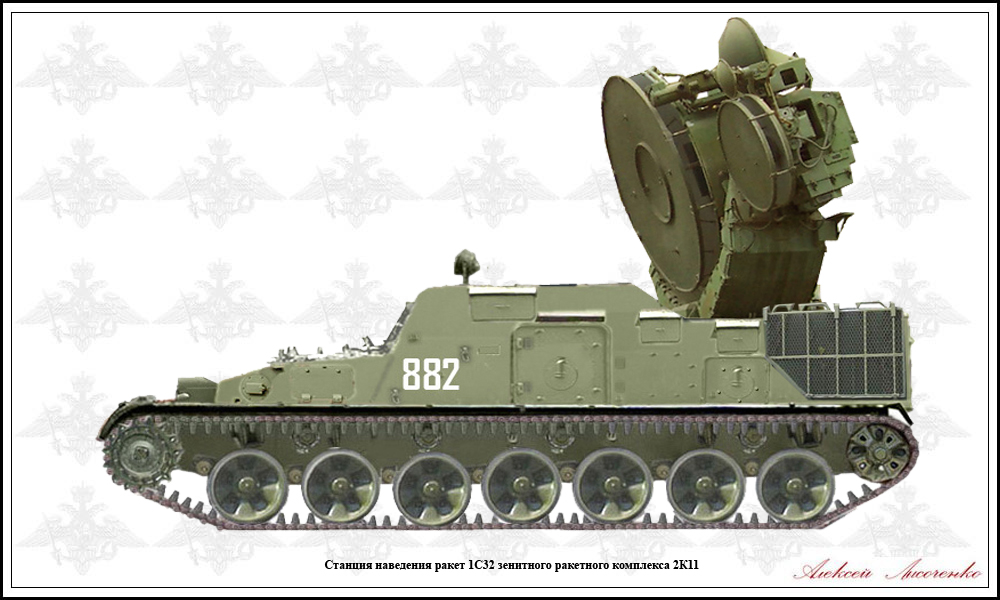

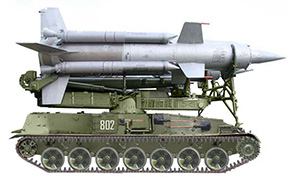

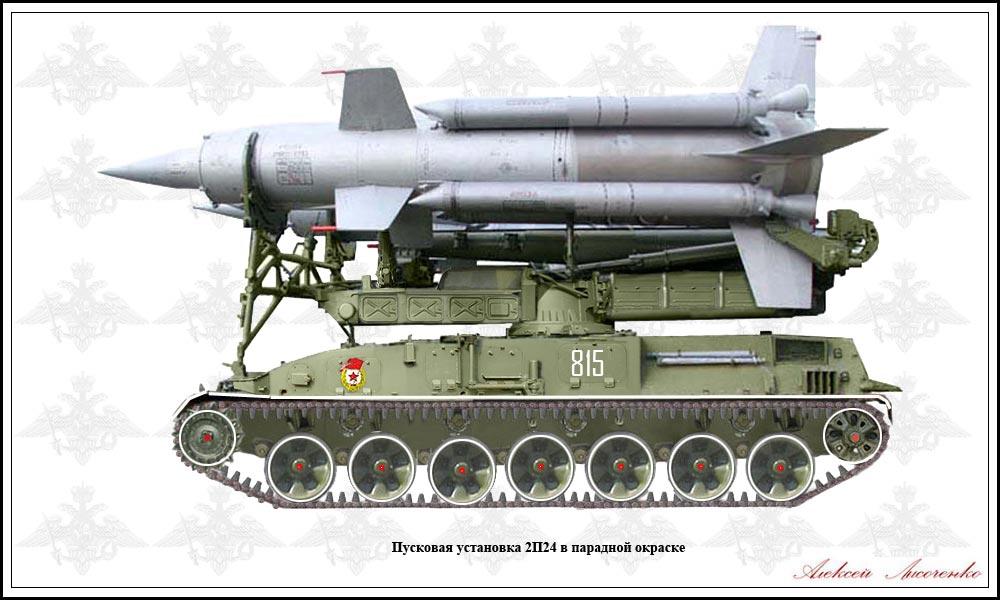

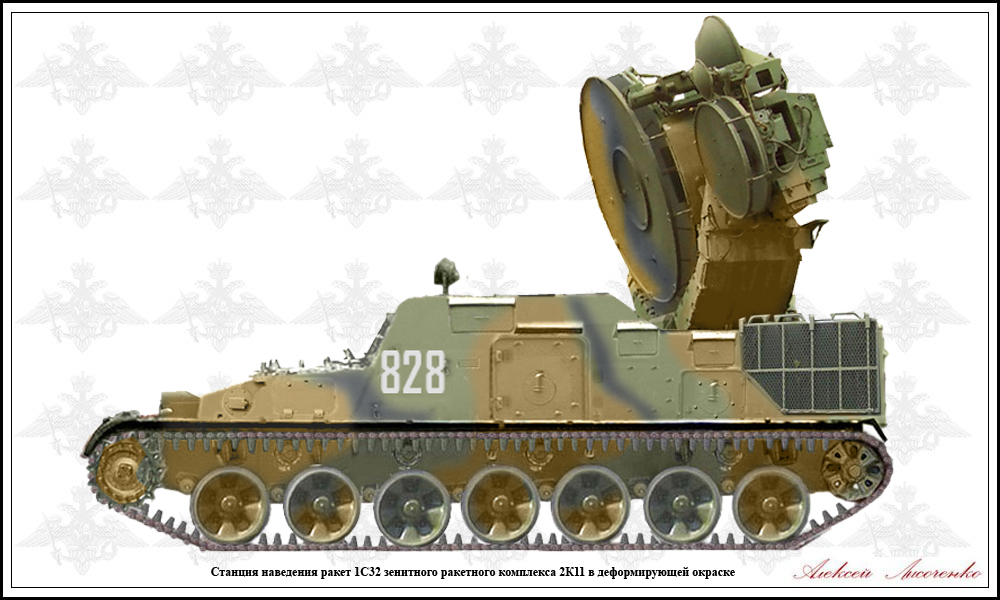

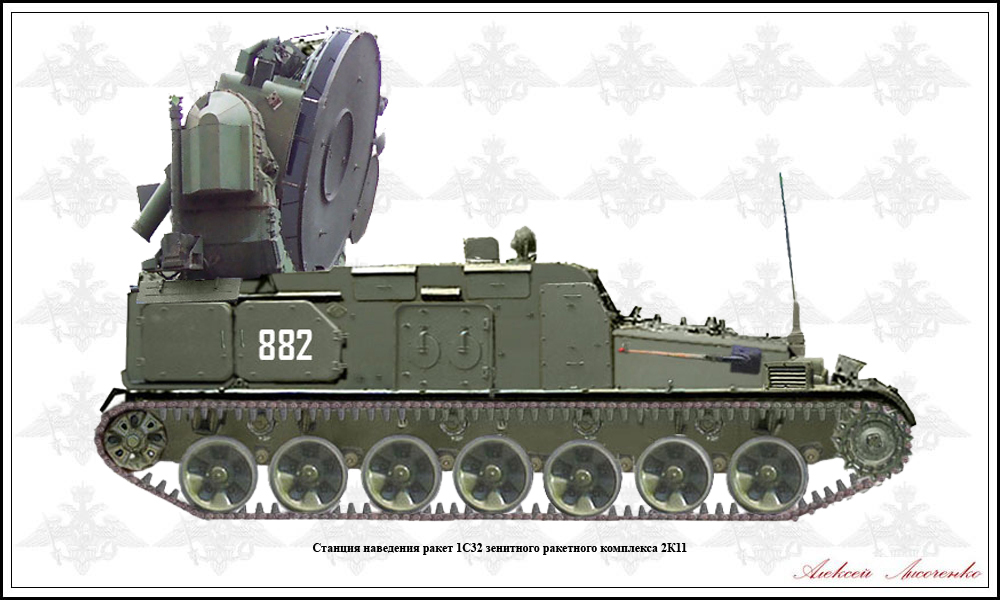

станцию наведения ракет 1С32. Ракету и артиллерийскую часть пусковой установки

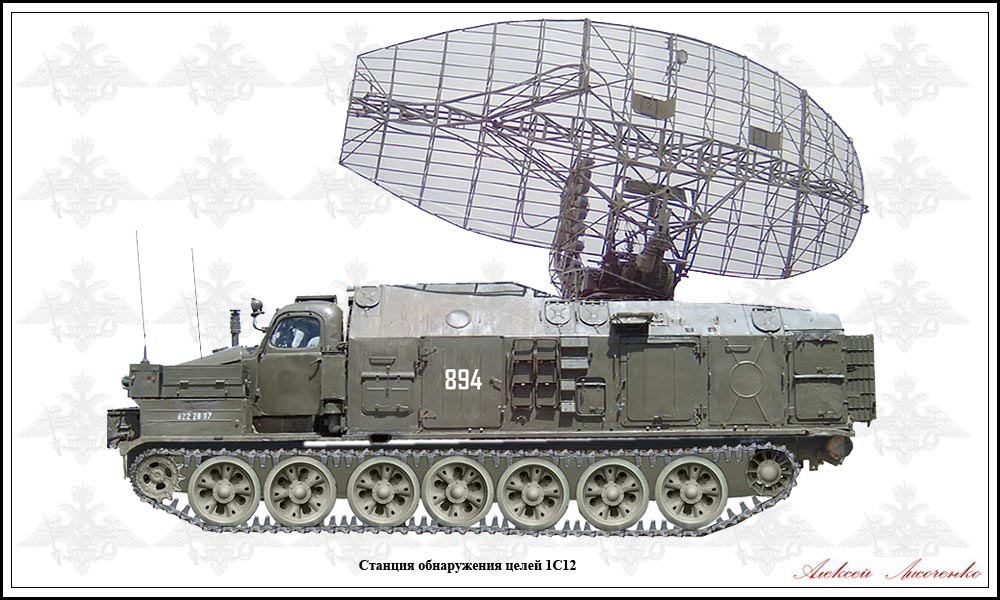

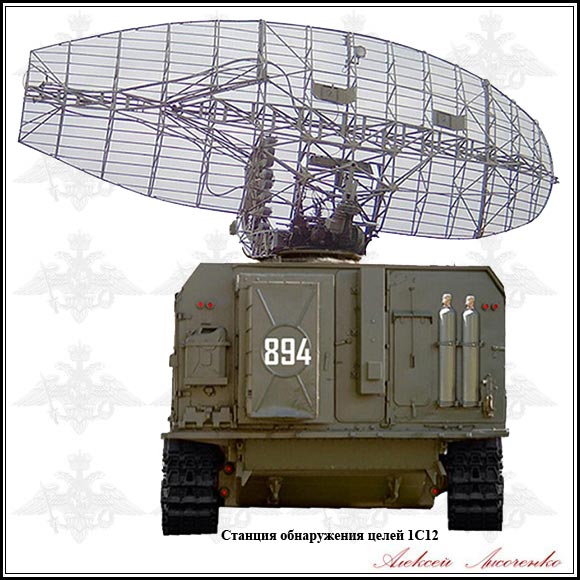

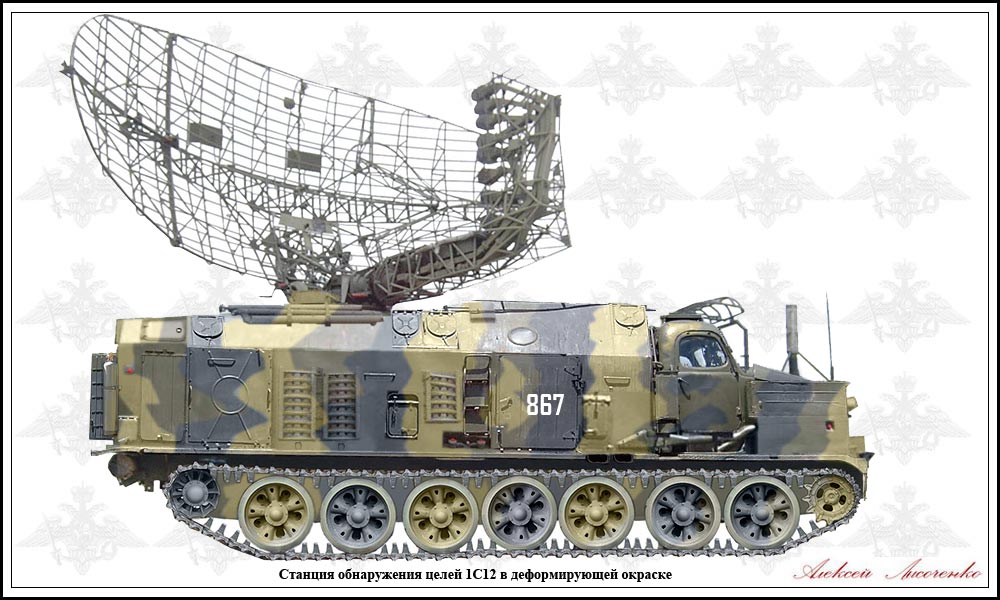

2П24 разрабатывало СМКБ "Новатор" г. Екатиринбург. Станцию обнаружения и
целеуказания 1С12 проектировал научно-исследовательский институт
измерительных приборов Минрадиопрома. Шасси для пусковой установки и станции
наведения ракет проектировало ЦКБ "Трансмаш", а производил их Свердловский завод
транспортного машиностроения. Шасси для станции обнаружения и целеуказания
проектировал и производил Харьковский машиностроительный завод им. Малышева на
базе артиллерийского тягача АТ-Т. Комплекс был принят на вооружение Советской
Армии в 1964 г. Комплекс 2К11 "Круг" предназначался для вооружения зенитных

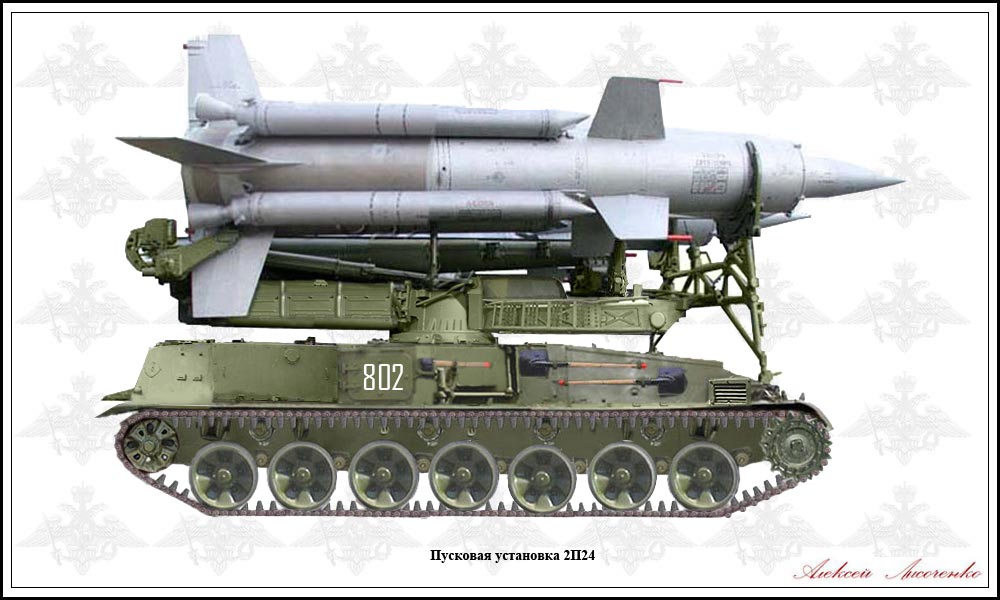

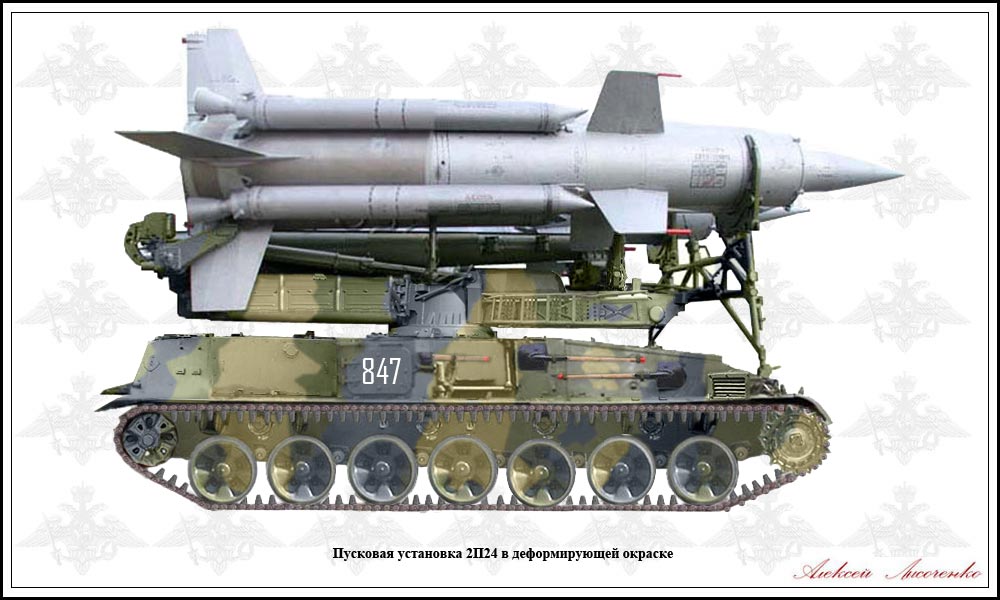

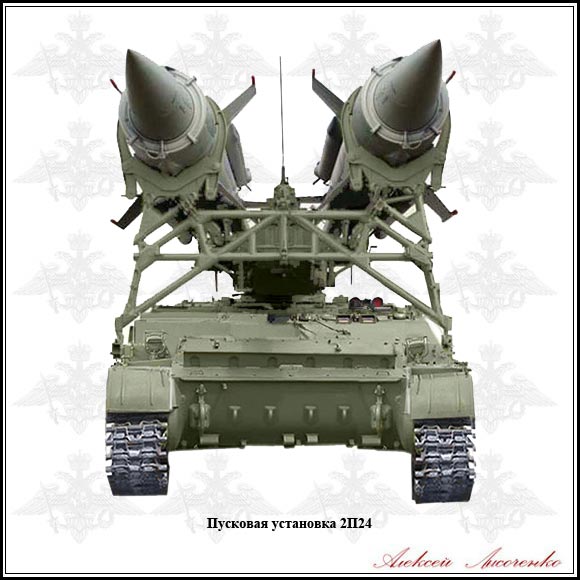

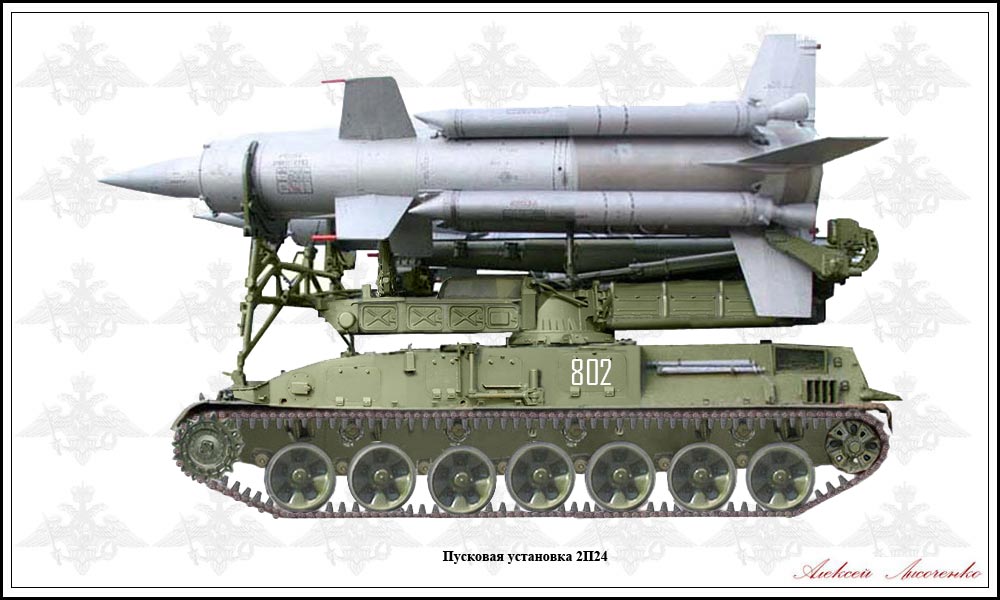

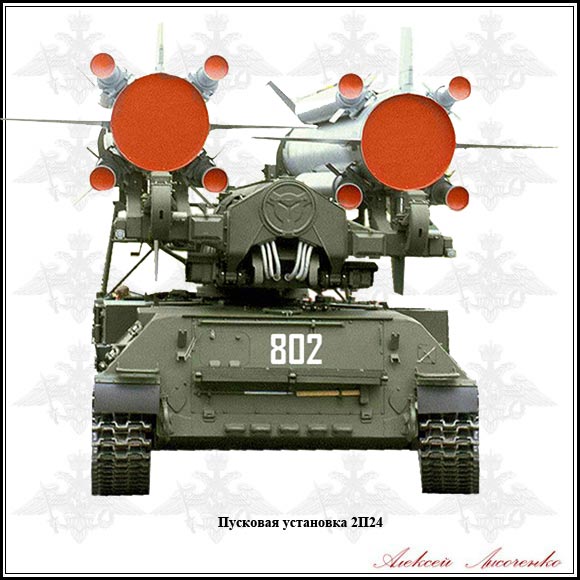

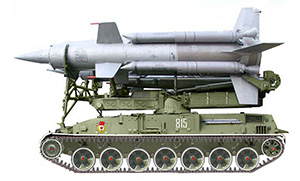

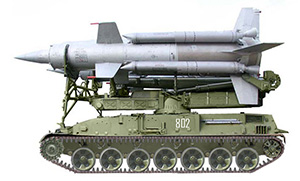

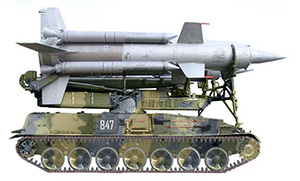

ракетных бригад армейского и фронтового подчинения. Состав комплекса: Пусковая установка 2П24

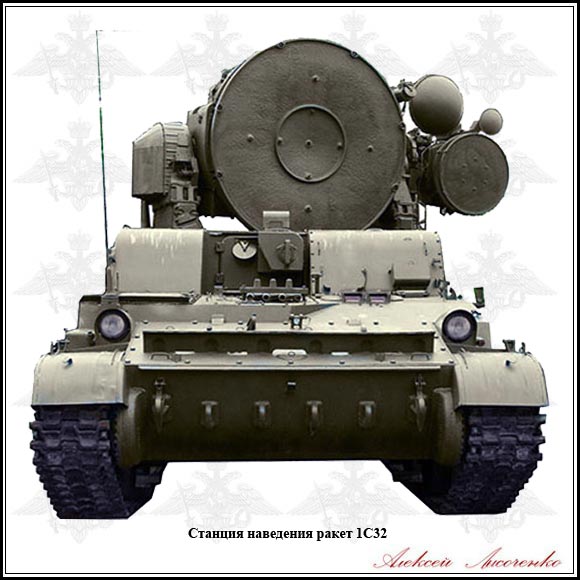

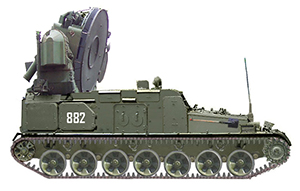

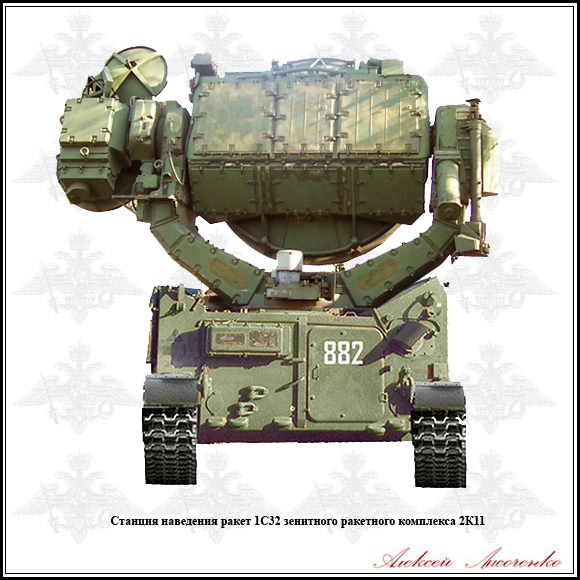

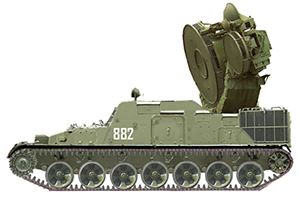

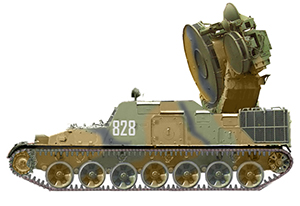

- 27 шт. Станция наведения ракет

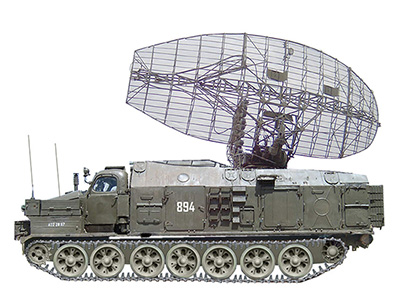

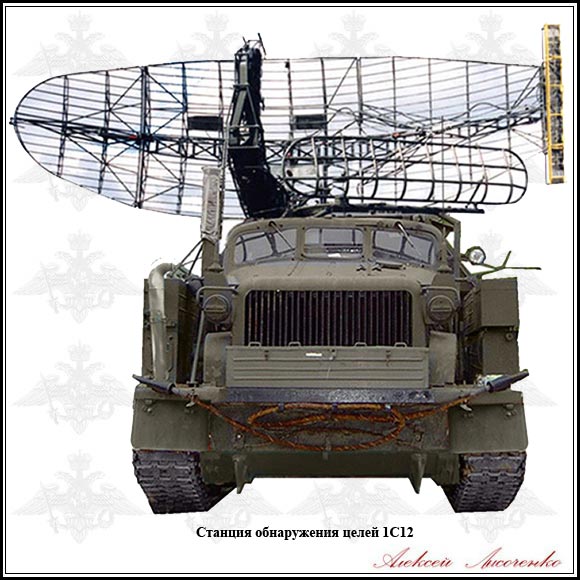

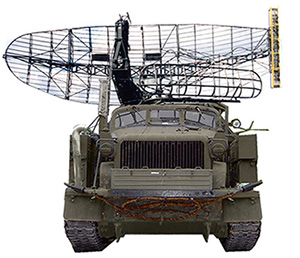

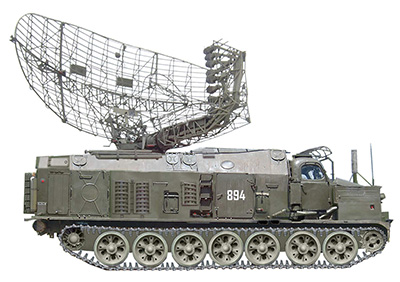

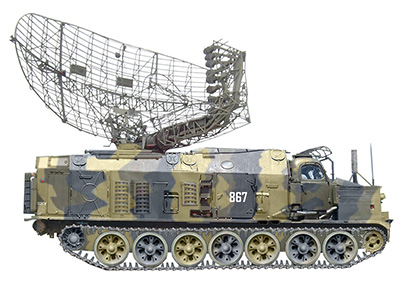

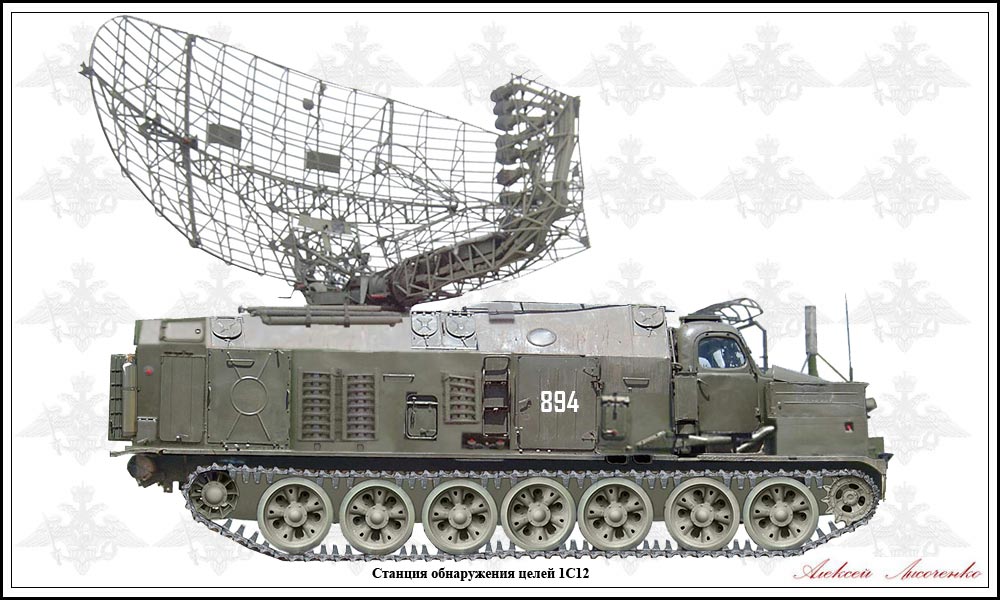

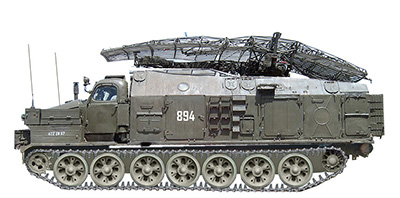

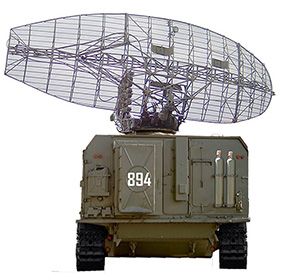

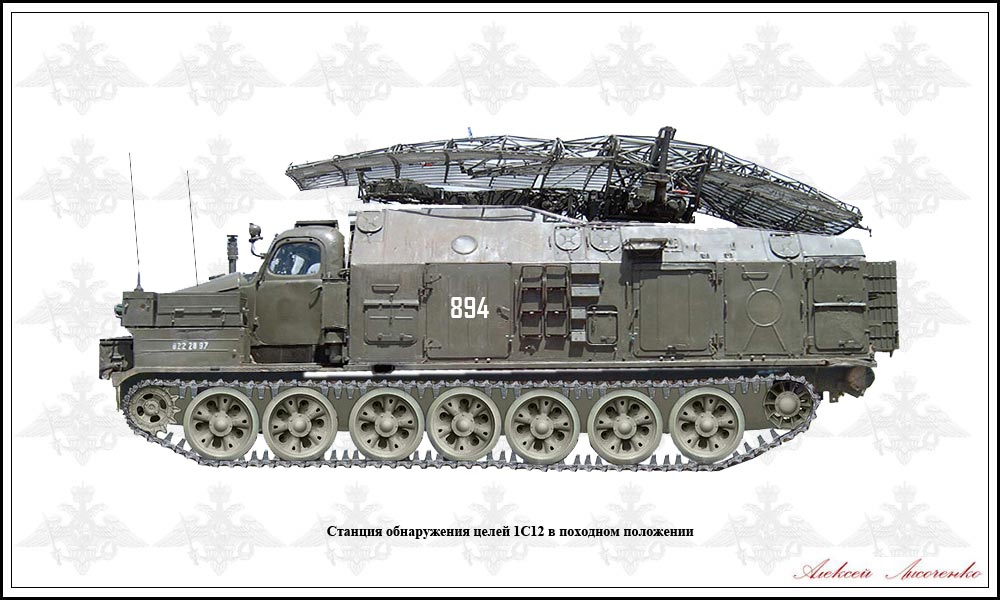

1С32 - 9 шт. Станция обнаружения и целеуказания

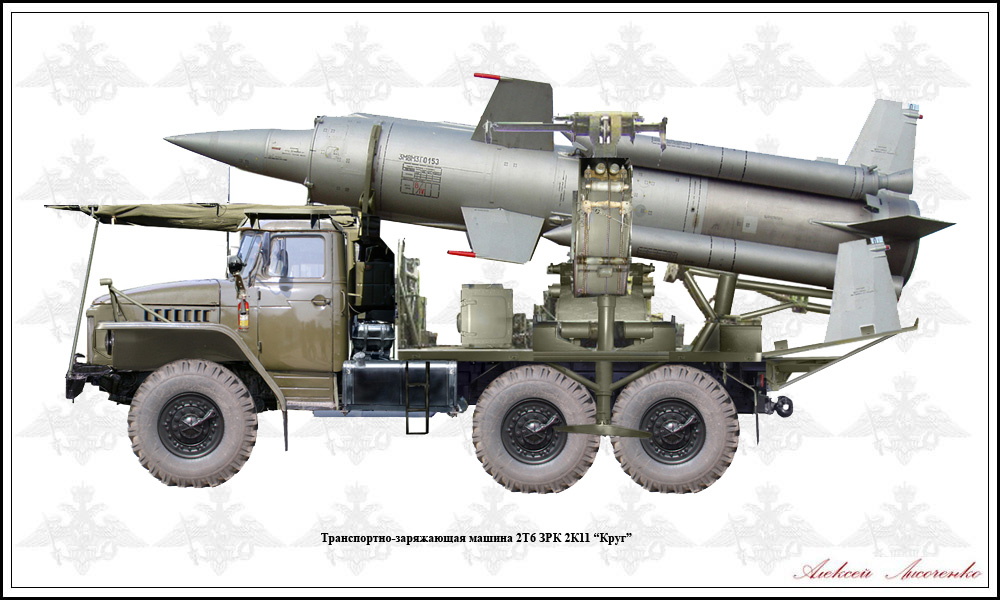

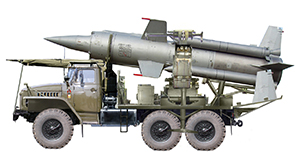

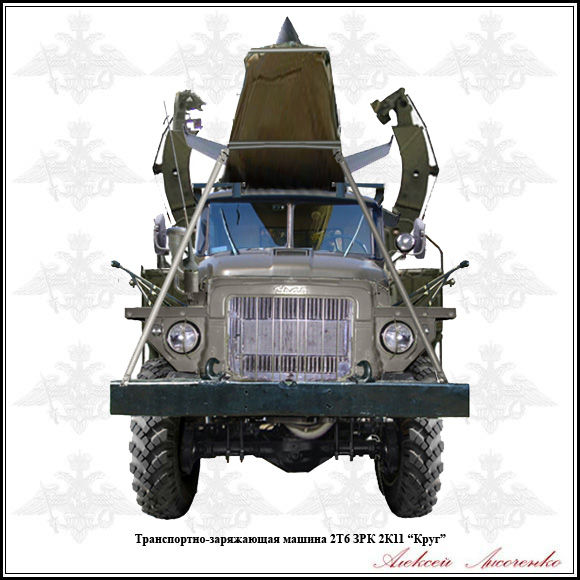

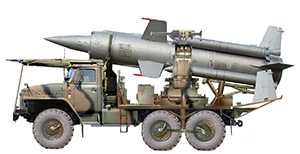

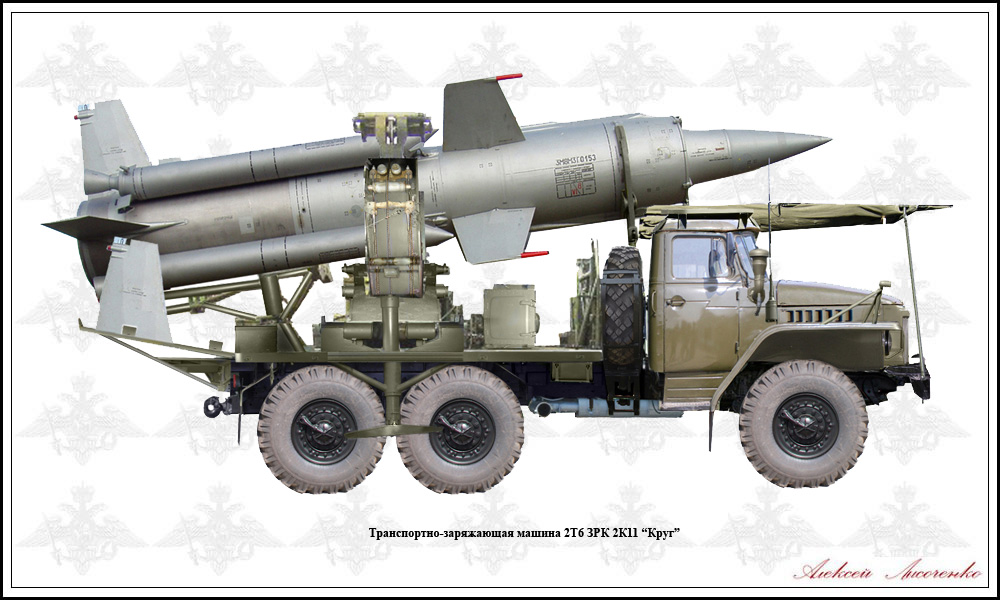

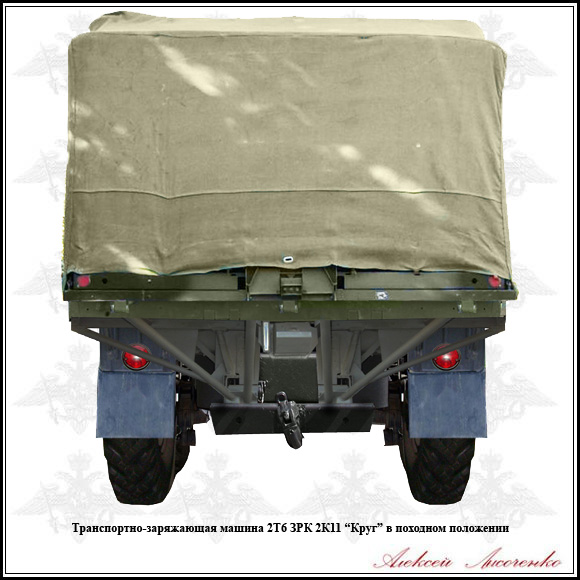

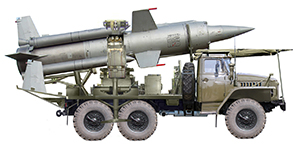

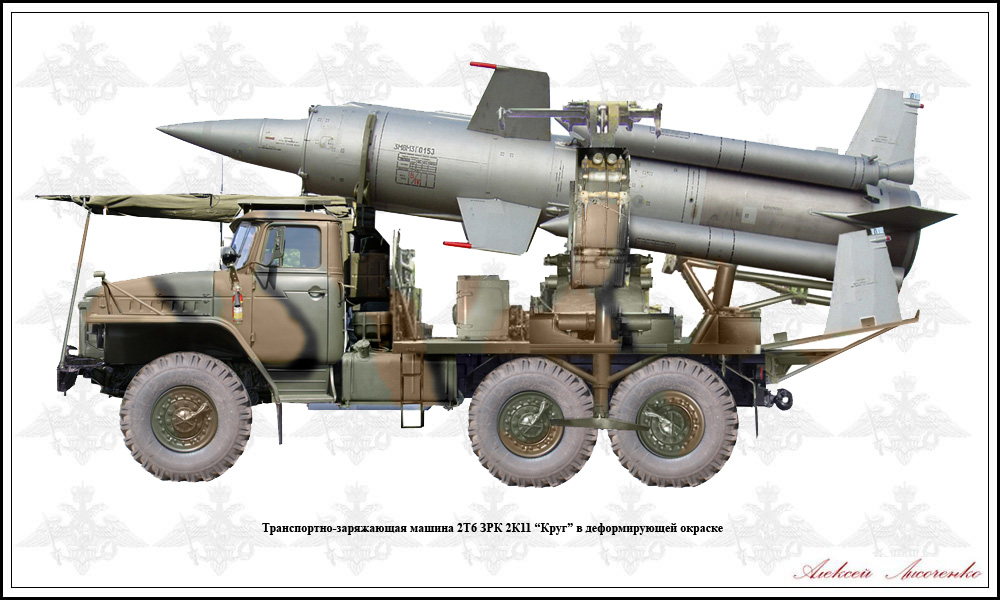

1С12 - 1 шт. Транспортно-заряжающая машина (ТЗМ) 2Т6
-9 шт. Комплекс поставлялся на экспорт в страны
организации Варшавского договора и в Сирию.
Тактико-технические характеристики п.п.
№№
Наименование характеристики
Единица измерения
Значение характеристики
1
Вооружение
ракета
3М6,3М8, 3М8М
2
Шасси 2П24, 1С32
на базе СУ-100П
об. 305
3
Шасси 1С12
на базе АТ-Т
4
Шасси 2Т6
на базе
"Урал-375"
5
Боевая масса 2П24
т
30
6
Мощность двигателя В-59 (об.305)
л.с.
520
7
Максимальная скорость (об. 305)
км/ч
45
8
Запас хода по топливу
км
450
9
Бронирование
мм
14-17
10
Длина 2П24
мм
9460
11
Ширина 2П24
мм
3200
12
Высота 2П24
мм
4472
13
Зона поражения по дальности
м
50 000
14
Зона поражения по высоте
м
3000-24 500
15
Скорострельность
залп/мин.
1
16
Время развертывания комплекса
мин.
20
17
Время перезаряжания ПУ 2П24 двумя ракетами
мин.
30
18
Угол горизонтального обстрела
д.у.
20-00
19
Максимальный угол возвышения
д.у.
7-50
20
Максимальный угол склонения
д.у.
-1-50
21
Максимальная дальность обнаружения цели
км
150
22
Количество одновременно обстреливаемых
целей
шт.
11
23
Количество одновременно наводимых ракет
шт.
22
24
Стартовая масса ракеты
кг
2450
25
Масса боевой части ракеты
кг.
150
26
Длина ракеты
мм
8436
27
Диаметр ракеты
мм
850
28
Размах поворотных крыльев
мм
2206
29
Начальная скорость полета ракеты
м/сек.
800-1000
