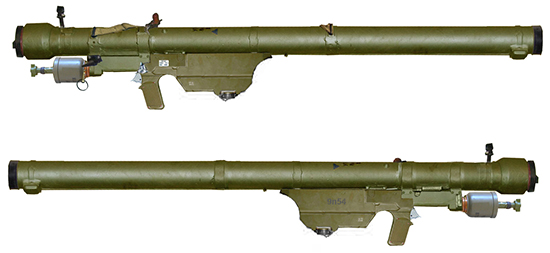

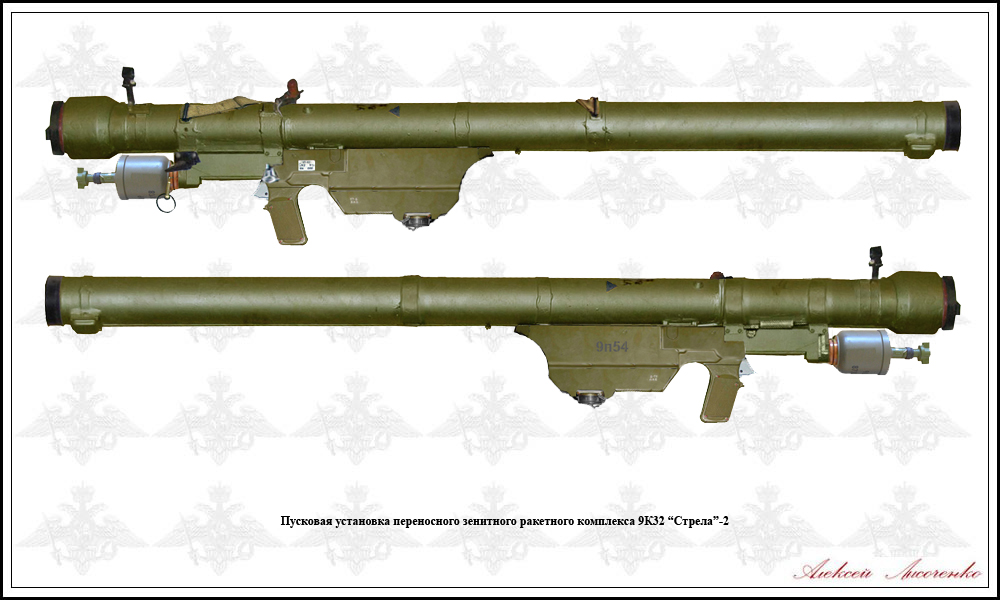

   В конце 50-х годов прошлого века в связи с принятием на вооружение фронтовой (ударной) авиации великих держав реактивных истребителей-бомбардировщиков нового поколения остро обозначилась проблема прикрытия подразделений сухопутных войск от воздушных ударов. Существующие на тот период средства ПВО танковых и мотострелковых частей надежно обеспечивать такое прикрытие уже не могли. В 1958 г. советское военное руководство получило информацию о начале разработки в США переносного зенитного ракетного комплекса (ПЗРК) на основе конструктивного принципа примененного немецкими конструкторами в 1944 г. при создании ПЗРК "Люфтфауст" (речь идет о созданном к 1965 г. ПЗРК "Ред-ай"). Решение о создании собственного ПЗРК было оформлено Постановлением СМ СССР от 25 августа 1960 г. Головным разработчиком нового оружия было выбрано специальное конструкторское бюро Госкомитета по оборонной технике (СКБ ГКОТ, ныне ФГУП "КБ Машиностроения" г. Коломна Московской области) под руководством выдающегося конструктора артиллерийских и минометных систем Б.И. Шавырина (после смерти последнего работы возглавил С.П. Непобедимый). Научное сопровождение проекта проводилось в НИИ № 3 Главного артиллерийского управления (ГАУ). Разработка системы самонаведения ракеты - тепловой головки самонаведения (ГСН) была поручена ОКБ-357 Ленинградского совнархоза, впоследствии Ленинградского оптико-механического объединения под руководством главного конструктора В.Э. Пиккеля, впоследствии О.А. Артамонова и коллективу Государственного оптического института (ГОИ). В ходе проектирования комплекса были решены сложные инженерно-конструкторские задачи, такие как создание ГСН с заданными массо-габаритными характеристиками, маршевых ракетных двигателей, обеспечивающих безопасность расчета при пуске и разгоняющих ракету до необходимой скорости и многие другие. К осени 1962 г., с некоторым отставанием от утвержденных сроков, были проведены пуски опытовых ракет и начата стендовая  отработка ГСН. В 1963 г. продолжались экспериментальные пуски ракет без ГСН. В 1964 году из-за неготовности разработчиков ГСН, работы по отработки которой еще не вышли из стадии наземных испытаний, срок представления комплекса на совместные испытания был перенесен на IV квартал 1965 г. В 1965 г. было выполнено 70 пусков полностью снаряженных ракет по целям, из них только половина была признана удачными. Большая часть неудачных пусков произошла из-за сбоев в работе тепловой ГСН. В следующем году из 55 произведенных пусков неудачными по той же причине были признаны 33 пуска, после чего доработка комплекса проводилась до второй половины 1967 г., ПЗРК наконец был представлен на совместные испытания комиссии под руководством Д.А. Смирнова, которые проходили на Донгузском полигоне (в/ч 33157, Оренбургская область). По итогам испытаний ПЗРК был принят на вооружение в январе 1968 г. под названием переносной зенитный ракетный комплекс 9К32 "Стрела-2". ПЗРК "Срела-2" состоит из зенитной управляемой ракеты (ЗУР) 9М32, транспортно-пускового контейнера 9П54, пускового механизма 9П53 и элементов питания. Ракета 9М32 состоит из тепловой ГСН, рулевого отсека с аппаратурой управления, боевой части осколочно-фугасно-кумулятивного действия и двухступенчатой двигательной установки. Транспортно-пусковой контейнер служит укупоркой для ЗУР, на нем закреплен блок вращения гироскопа ГСН, механический прицел, световая сигнализация захвата цели ГСН, разъем элемента питания и собственно элемент питания. Серийное производства комплекса было организованно на Ковровском заводе им. В.А. Дегтярева. Опыт боевого применения комплекса в Египте показал недостаточную его эффективность при попадании в хвостовую часть самолета при стрельбе на догонных курсах из-за малой мощности боевой части ракеты. На основании Постановления Правительства от 2 сентября 1968 г. в СКБ под руководством С.П. Непобедимого начались работы по модернизации комплекса. Совместные испытания модернизированных образцов производились на Донгузском полигоне с октября 1969 г. по февраль 1970 г. и были признаны комиссией под руководством Н. М. Орлова успешными. Весной того же года модернизированный ПЗРК был принят на вооружение под названием 9М32М "Стрела-2М". При тех же массо-габаритных характеристиках были значительно улучшены его боевые и эксплуатационные качества:

- автоматизированы процессы захвата цели и пуска ракеты при стрельбе на догонных курсах;

- обеспечена возможность селекции подвижной цели на фоне неподвижных естественных помех;

- обеспечено исключение ошибки стрелка-зенитчика при определении ближней границы пуска;

- обеспеченно поражение целей движущихся со скоростью до 260 м/с на догонных курсах;

- обеспечена возможность поражение воздушных целей с поршневыми двигателями, движущихся со скоростью до 150 м/с на встречных курсах;

- увеличена зона поражения на догонных курсах реактивных самолетов.

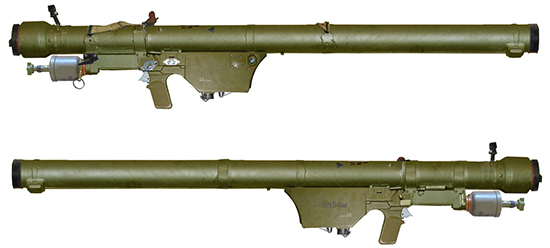

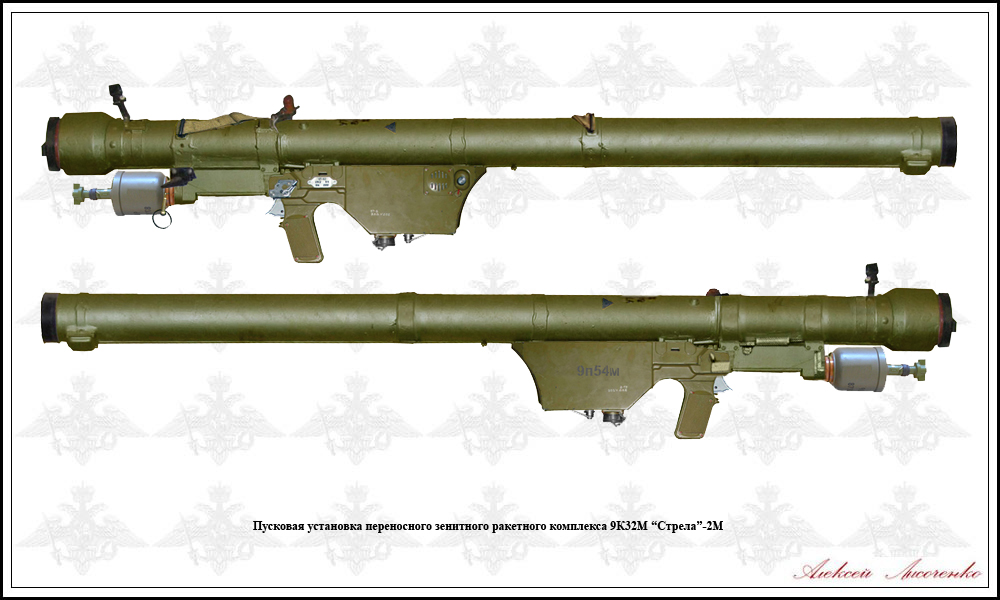

Комплекс состоял из ЗУР 9М32М, пусковой трубы 9П54М, пускового механизма 9П58. Устройство пускового механизма исключало применение ракет 9М32.

Работа над созданием ПЗРК "Стрела-3" началась одновременно с работами по модернизации ПЗРК "Стрела-2" на основании того же постановления Правительства осенью 1968 г. От "Стрелы-2М" он отличается, в основном применением на ЗУР тепловой глубокоохлаждаемой ГСН, разработанной в КБ завода "Арсенал" (г. Киев) под руководством главного конструктора И.К. Полосина. Испытания нового комплекса проводились на Донгузском полигоне с ноября 1972 г. по май 1973 гг. В ходе испытаний комиссией под руководством Д.А. Смирнова были выявлены недостатки, связанные с недостаточной надежностью элементарной базы  бортовой аппаратуры ЗУР. Вместе с тем комиссия отметила несомненные преимущества нового комплекса над ПЗРК "Стрела-2М":

- возможность поражение реактивных и турбовинтовых самолетов на дальности до 2500 м на высоте от 30 до 3000 м на встречных курсах;

- существенно повышена помехозащищенность ГСН от фоновых помех при стрельбе на догонных курсах;

- расширены возможности стрельбы и поражения целей в условиях сложной метеообстановки и повышенной запыленности воздуха.

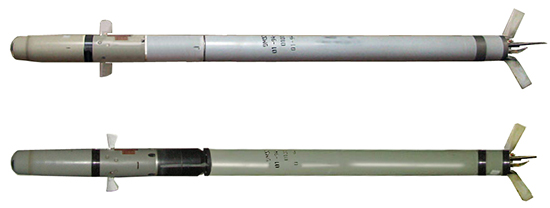

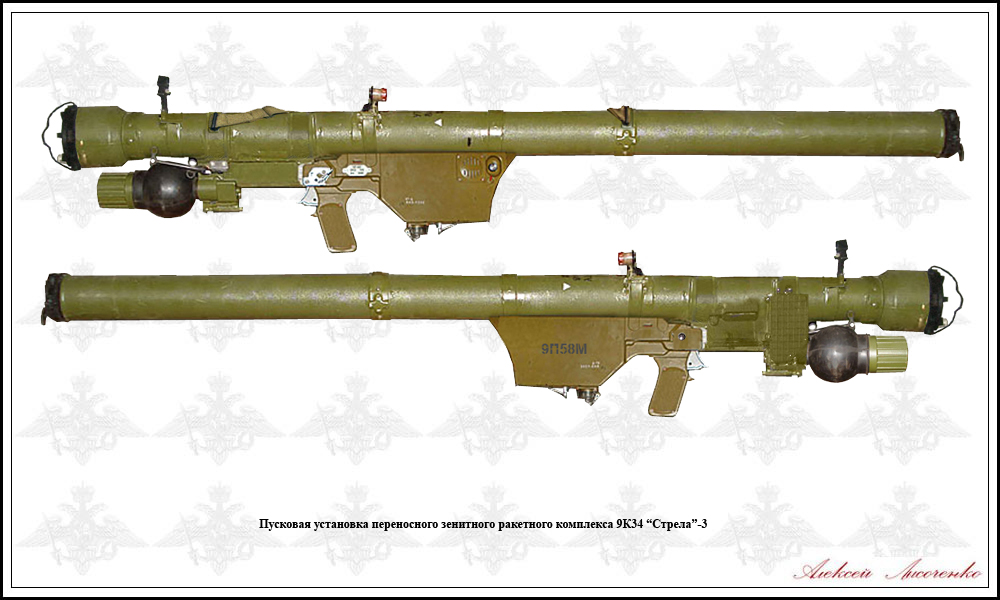

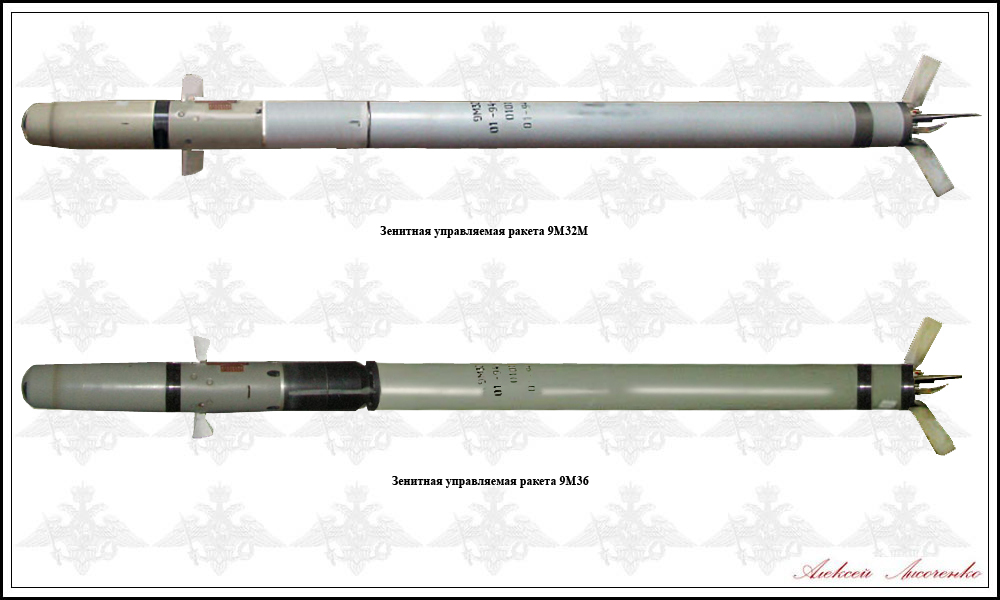

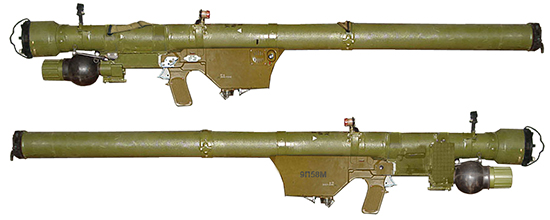

После устранения выявленных недостатков новый ПЗРК был принят на вооружение под названием 9К34 "Стрела-3" в составе ЗУР 9М36, транспортно-пускового устройства 9П59, пускового механизма 9П58М. Кроме этого в состав комплекса были включены: пассивный радиопеленгатор 9С13, наземный радиолокационный запросчик 1РЛ247, радиостанция Р-147 и приемники Р-147П.

ПЗРК "Стрела-2", "Стрела-2М", "Стрела-3" состояли на вооружении зенитных ракетных взводов (зрв) мотострелковых батальонов, а в дивизиях по штату 1987 г. - в зенитных ракетных батареях (зрбатр) зенитных ракетных дивизионов мотострелковых и танковых полков. Комплексы "Стрела-2" и "Стрела-2М" поставлялись на экспорт в страны - участники организации Варшавского договора, а так же во многие страны Азии, Африки и Латинской Америки. Производились по лицензии в Болгарии, Египте, Чехословакии, Китае, Польше, Румынии и Югославии. ПЗРК принимал участие в Арабо-израильских войнах, Вьетнамской войне, в войне в Анголе, в Фолклендском конфликте и доказал свою высокую эффективность: в период с 1972 по 1975 гг. во Вьетнаме было произведено 589 пусков ЗУР из комплексов "Стрела-2" и "Стрела-2М", в ходе которых было зафиксировано 204 подтвержденных случаев уничтожения летательных аппаратов противника.

ПЗРК "Стрела-3" поставлялся в Анголу, Венгрию, Вьетнам, ГДР, Сальвадор, Индию, Ирак, Иорданию, Кубу, Ливию, Никарагуа, КНДР, Перу, Польшу, Сирию, ОАЭ, Словакию, Финляндию, Чехословакию, ЮАР и Югославию. Производился по лицензии в Польше. Применялся в ходе Ирано-Иракской войны.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения 9К32 9К32М 9К34
1 Расчет чел. 1 1 1
2 Вооружение: ракета   9М32 9М32М 9М36
3 Боекомплект:                  шт. 2 2 2
4 Зона поражения по дальности максимальная м 3600 4200 4500
5 Зона поражения по дальности минимальная м 800 800 500
6 Зона поражения по высоте максимальная м 2000 2300 3000
7 Зона поражения по высоте минимальная м 50 50 15
8 Угол горизонтального обстрела градус 360 360 360
9 Вероятность поражения цели одной ракетой   0,11-0,24 0,11-0,24 0,31-0,33
10 Максимальная скорость поражаемой цели (навстречу) м/сек   150 260
11 Максимальная скорость поражения цели (вдогон) м/сек 220 260 310
12 Максимальная скорость ракеты м/сек 430 430 470
13 Масса ракеты кг 9,15 9,6 10,3
14 Масса боевой части кг 1,17 1,17 1,17
15 Длина ракеты мм 1440 1430 1470
16 Калибр ракеты мм 76 76 76
17 Пассивный радиопеленгатор 9С13 шт.     1
18 Радиозапросчик 1РЛ247 шт.     1
19 Радиостанция   Р-147 Р-147 Р-147
20 Радиоприемник       Р-147П
