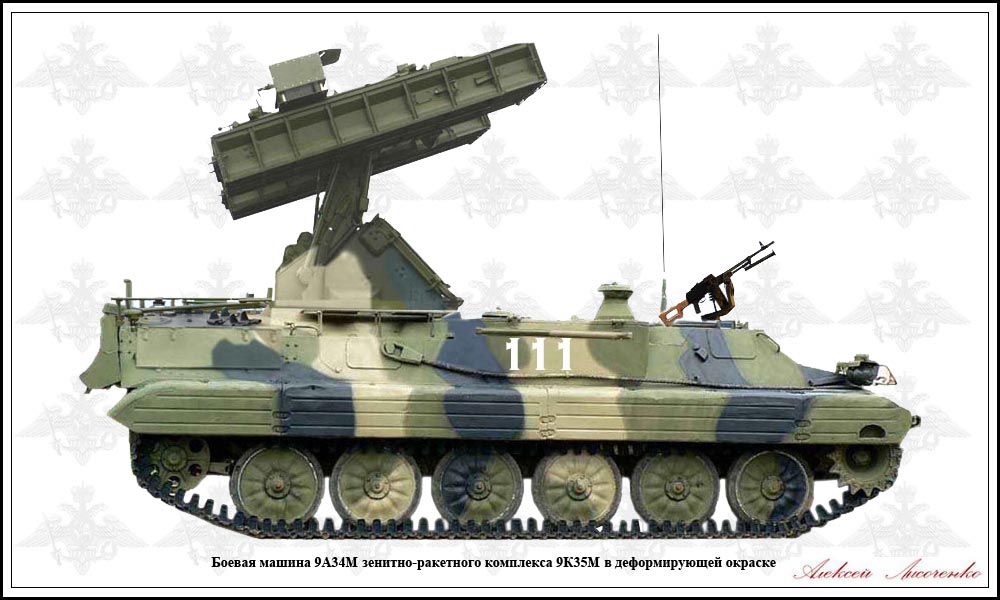

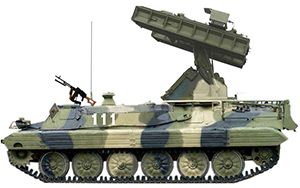

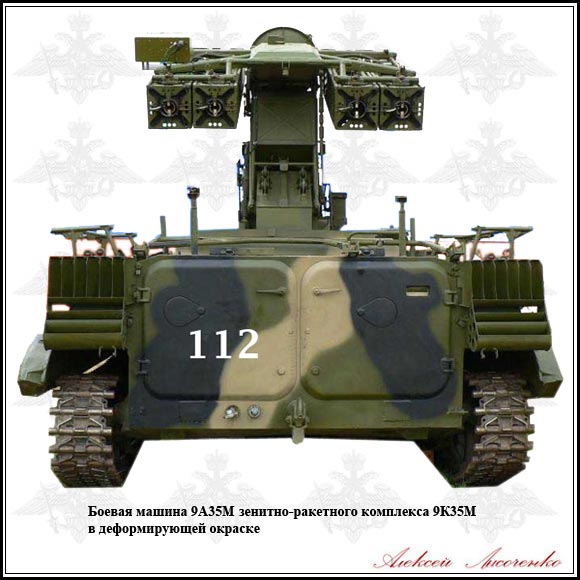

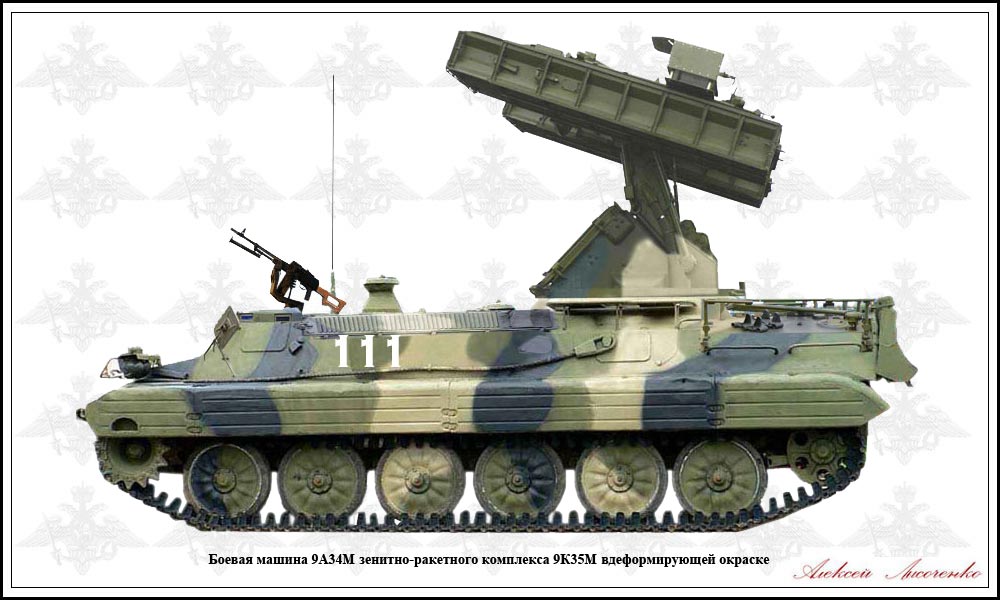

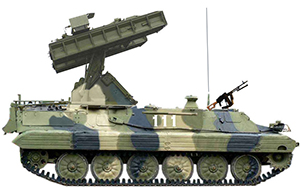

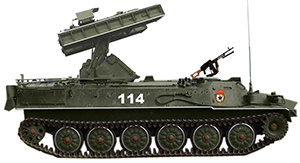

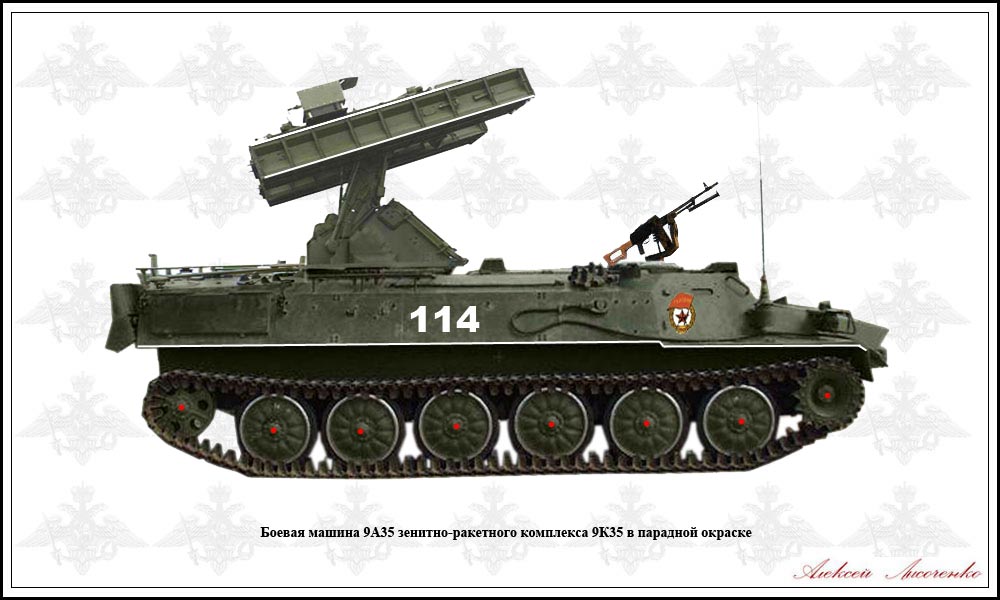

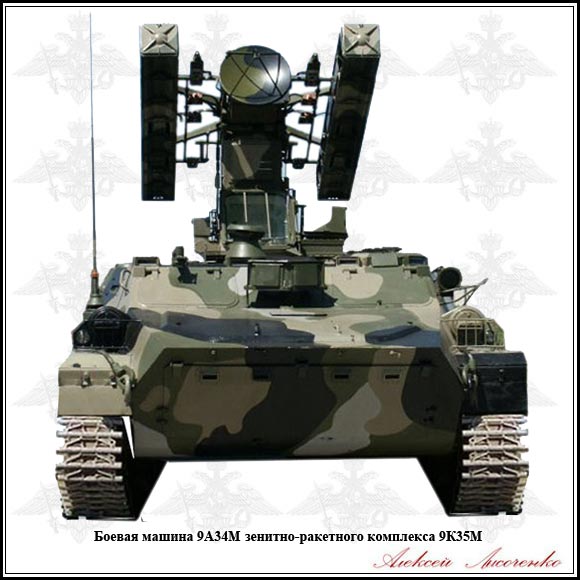

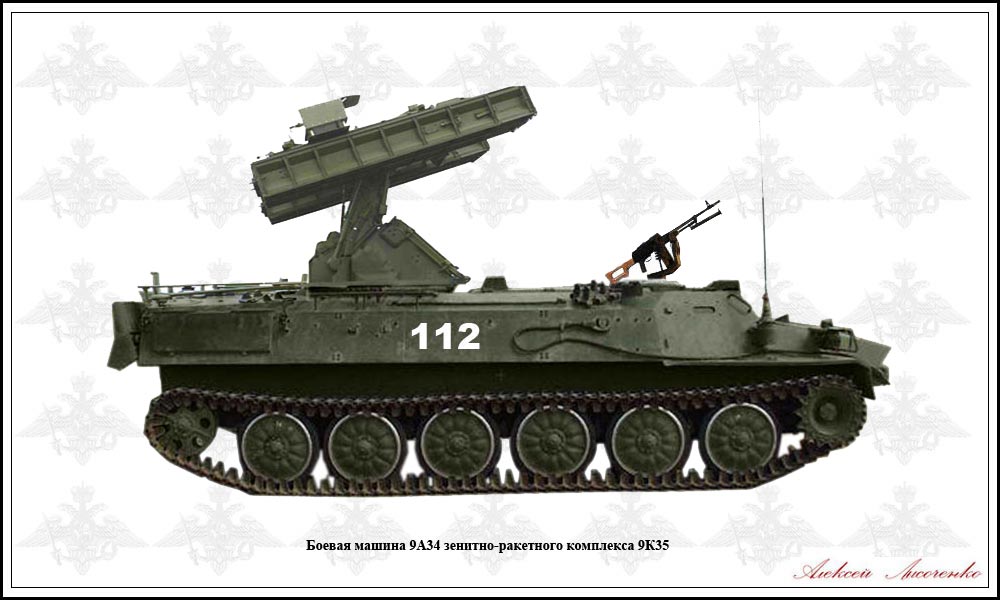

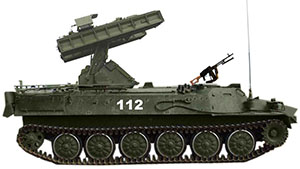

   Зенитный ракетный комплекс 9К35 предназначен для поражения аэродинамических целей в полете на скоростях до 750 км в час на ближних дальностях. проектирование комплекса начато в 1968году. Головным разработчиком являлось КБ точного машиностроения Миноборонпрома, головку самонаведения и неконтактный взрыватель разрабатывало ЦКБ "Геофизика" Миноборонпрома, шасси комплекса разрабатывал и производил Харьковский тракторный завод, артиллерийскую часть на него устанавливал Саратовский агрегатный завод Миноборонпрома. Ракеты 9М37 производил Ковровский механический завод Миноборонпрома. Заводские испытания первых опытных образцов начались в 1971 году. В 1976 году комплекс был принят на вооружение Советской Армии. В состав комплекса входит боевая машина 9А35 с пассивным радиопеленгатором 9С16 (командирская машина), боевая машина 9А34 без радиопеленгатора, контрольно-проверочная машина и машина технического обслуживания. Комплекс многократно модернизировался, на вооружение были приняты следующие модификации: 9К35М, 9К35М2, 9К35М3.  Комплексами 9К35 вооружались зенитные ракетно-артиллерийские батареи зенитных ракетных дивизионов мотострелковых и танковых полков. Комплекс поставлялся на экспорт в страны организации Варшавского договора, в Сирию, Ирак, Анголу, Ливан и в некоторые другие.

  Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения Значение характеристики
1 Экипаж чел. 3
2 Вооружение: ракета

                         пулемет

  3М37

1хПКМБ

3 Боекомплект:  3М37

                             7,62 мм патроны

шт. 8

1000

4 Шасси   на базе МТ-ЛБ
5 Мощность двигателя ЯМЗ3238В л.с. 240
6 Максимальная скорость км/ч 60
7 Боевая масса т 12,3
8 Запас хода по топливу км 500
9 Бронирование мм 14-17
10 Длина по корпусу мм 6450
11 Ширина мм 2850
12 Высота мм 2220
13 Зона поражения по дальности м 5000
14 Зона поражения по высоте м 250-300
15 Угол горизонтального обстрела градус 360
16 Максимальный угол возвышения градус 80
17 Максимальный угол склонения градус -5
18 Скорость наведения по углу места цели градус/сек. 0,3/50
19 Скорость наведения по азимуту градус/сек 0,3/100
20 Стартовая масса ракеты кг 42,5
21 Масса боевой части ракеты кг. 5
22 Длина ракеты мм 2190
23 Калибр ракеты мм 120
