   Принятая на вооружение 7, 62 мм автоматическая винтовка обр. 1936 года конструкции Симонова оказалась достаточно сложной в производстве и эксплуатации, чувствительной к загрязнению, температурных колебаний воздуха. При ведении автоматического огня скорость износа деталей и механизмов была недопустимой.
     По этой причине 22 мая 1938 года совместным приказом народного комиссара обороны и народного комиссара оборонной промышленности был объявлен конкурс на разработку проекта новой самозарядной винтовки. В тактико - технических требованиях на проектирование и изготовление самозарядной винтовки, утвержденных начальником Генерального штаба РККА командармом 1 ранга Б.М. Шапошниковым, указывалось, что винтовка должна безотказно работать при всех штатных и с суррогативной пулей патронах, быть удобной в обращении, носке и уходе за ней, надежной и безопасной в действии, простой в изготовлении и изучении, обладать высокой живучестью. Ее механизмы не должны давать отказов в работе при любых естественных атмосферных и температурных условиях (при густой смазке - в нормальных температурных условий), а также при запылении после легкого поверхностного обтирания.
    Конкурсные испытания проходили с 25 августа по 3 сентября 1938 года. На них, в числе других, были представлены образцы известных советских конструкторов Ф.В. Токарева, С.Г. Симонова и Н.В. Руковишникова.
    В винтовке Токарева автоматика работала на принципе использования отвода пороховых газов. При отводе, они действуют на на газовый шток, имеющий короткое продольное движение. Запирание канала ствола производится перекосом затвора вниз. Ударно - спусковой механизм куркового типа, рассчитан на ведение только одиночного огня. Предохранитель флажкового типа подпирает спусковой крючок. Экстракция и отражение стреляной гильзы осуществляются подпружиненным выбрасывателем, жестко закрепленным на дне ствольной коробке. Питание патронами происходит из отъемного коробчатого магазина емкостью в 10 патронов, располагающихся в шахматном порядке. Магазин снаряжается из обойме, вставляемой сверху в пазы крышки ствольной коробки. По израсходовании патронов затвор остается останавливается в крайнем заднем положении на затворной задержке для последующего заряжания. Прицел секторного типа, допускает ведение огня до 1500 м. В целях повышения устойчивости при стрельбе винтовка снабжена дульным тормозом - компенсатором. Для ведения штыкового боя предусмотрен клинковый штык, который в обычных условиях переносится в ножнах на снаряжении стрелка.
    Подводя итоги испытаний, комиссия пришла к выводу, что ни одна из представленных самозарядных винтовок не удовлетворяет условиям тактико - технических требований. Лучшей была признана винтовка Токарева, как обеспечивающая необходимую живучесть узлов и механизмов. Участникам конкурса было предложено усовершенствовать отдельные узлы, повысить прочность некоторых частей, упростить конструкцию деталей, улучшить внешнее оформление винтовок и представить их на окончательные испытания. Они состоялись 20 ноября 1938 года. Винтовка Токарева вновь была признана лучшей. По итогам испытаний 26 февраля 1939 года она была принята на вооружение РККА под названием "7, 62 мм самозарядная винтовка обр. 1938 года конструкции Токарева" (СВТ - 38).
    2 июня 1939 года Комитет Обороны принял постановление о развертывании производства самозарядных винтовок Токарева, которым предусматривался усиленный рост их выпуска в ближайшие годы. Так, в 1939 году должно было быть изготовлено 50 000 штук, в 1940 - 600 000 штук,, в 1941 году -  1 800 000 штук, и в 1942 году - 2 000 000 винтовок. В целях своевременного выполнения решения правительства на Тульском оружейном заводе (ныне ПАО "Императорский тульский оружейный завод") было создано единое проектное бюро под руководством Ф.К. Чарского. В его задачи входило: технологическая доработка конструкций и отладка производства новых образцов. На Тульском оружейном заводе производство новых самозарядных винтовок освоили в рекордные сроки. При организации производства был внедрен ряд технических новшеств. Широко внедрялись автоматизация, механизация и поточное производство. Сборка винтовок была поставлена на конвейер с принудительным ритмом, что, безусловно, обеспечивало ритмичность производства и улучшение качества изделий. 16 июля 1939 года была изготовлена первая винтовка Токарева, с 25 июля началась регулярная сборка винтовок малыми партиями, а с 1 октября - валовой выпуск. В 1940 году СВТ - 38 начал начал изготавливать и Ижевский оружейный завод (г. Ижевск, ныне АО "Концерн Калашникова") на мощностях освободившихся после прекращения производства винтовки АВС - 36.
Самозарядная винтовка Токарева получила боевое крещение в ходе советско - финской войны 1939 - 1940 годов. На основе опыта ее боевого применения, а также результатов войсковых и полигонных испытаний, Комитет Обороны постановлением от 13 апреля 1940 года принял на вооружение РККА модернизированной самозарядной винтовки Токарева под названием "7, 62 мм самозарядная винтовка обр. 1940 года конструкции Токарева". По мере развертывания производства СВТ в полном объеме, сворачивалось производство 7, 62 мм винтовки обр. 1891/1930 года.
    В процессе модернизации винтовки в ее конструкцию были внесены некоторые конструктивные и технологические изменения, улучшающие ее боевые и эксплуатационные качества. Однако ряд недостатков, требующих для их устранения коренной переделки конструкции, не удалось ликвидировать. Такими недостатками являлись: неудобство газовой регулировки, ненадежное крепление отъемного магазина, часто ведущие к его утери, высокая чувствительность к загрязнению. Самозарядная винтовка Токарева обр. 1940 года была принята на вооружение и в качестве снайперской винтовки.  Был также разработан вариант автоматической винтовки, которая по своему устройству  была в основном аналогична СВТ - 40. Автоматическая винтовка обр. 1940 года конструкции Токарева (АВС - 40) предназначалась для выполнения тех же задач, что и самозарядная, поэтому основным видом огня был одиночный.  20 мая 1942 года Государственный Комитет Обороны принял постановление о начале производства автоматических винтовок.
    Принятие на вооружение АВТ - 40 было вызвано недостаточным количеством ручных пулеметов и пистолетов - пулеметов в войсках. Мера эта являлась временной в виду того, что узлы и механизмы винтовки Токарева не была рассчитана на ведение огня очередями.
    Опыт боевого применения винтовки показал, что конструкция самозарядной винтовки Токарева не полностью соответствует  требованиям современного боя. В донесениях и сводках с фронтов все чаще отмечались неустранимые недостатки винтовки, например: "... как самозарядные, так и автоматические винтовки используются в боевых условиях недостаточно, что войска объясняют сложностью конструкции, недостаточной надежностью и меткостью самозарядных и автоматических винтовок". По этой причине производство винтовок Токарева начиная с 1942 года последовательно сокращалось. Так, если в 1941 году было изготовлено 1 031 861 винтовок, то уже в 1942 году только 264 148. Серийное производство всех модификаций самозарядных (автоматических) винтовок Токарева было завершено в июне  1945 года на основании постановления Государственного Комитета обороны от 3 января 1945 года. Всего за время производства было изготовлено около 2 000 000 винтовок, из них приблизительно 50 000 снайперских.

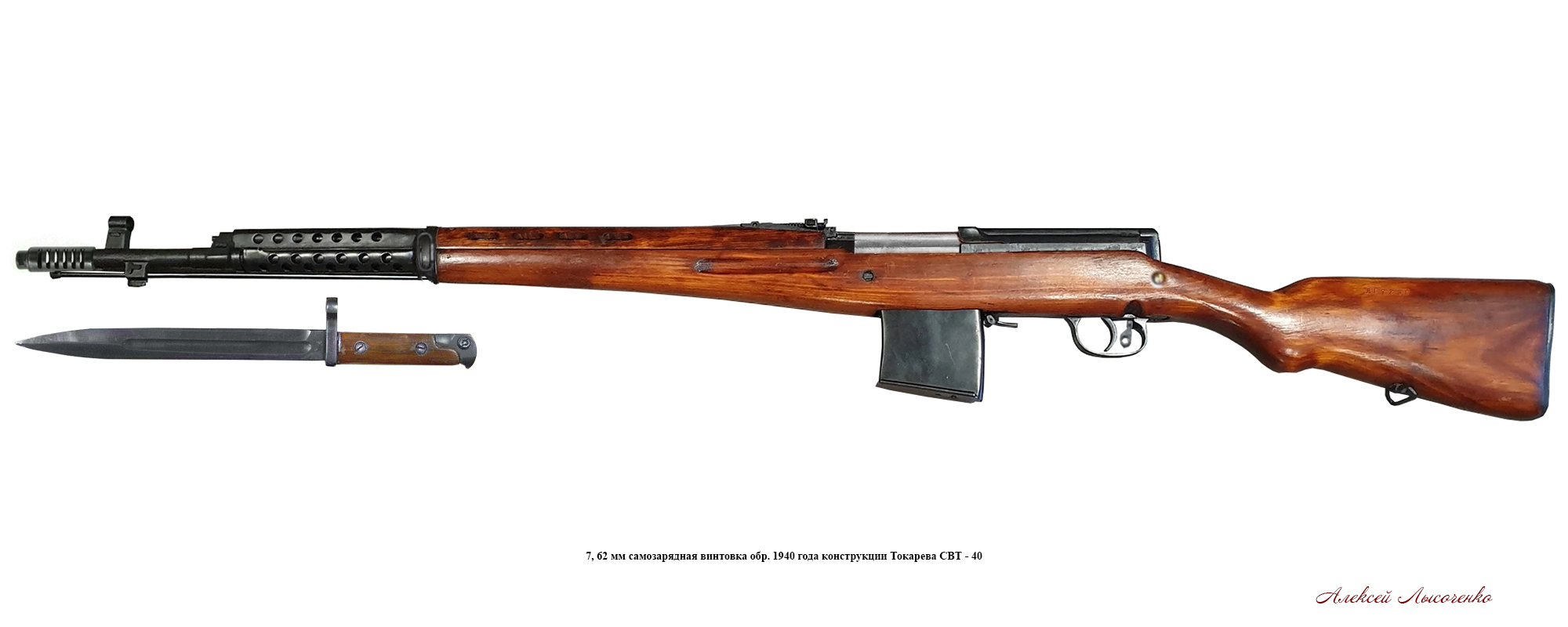

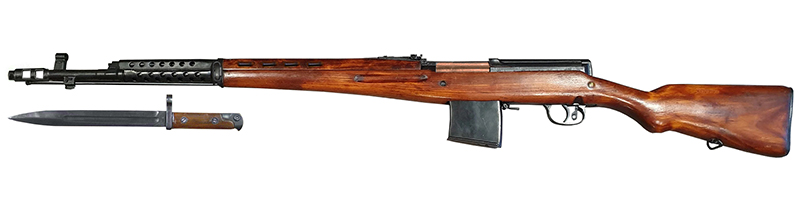

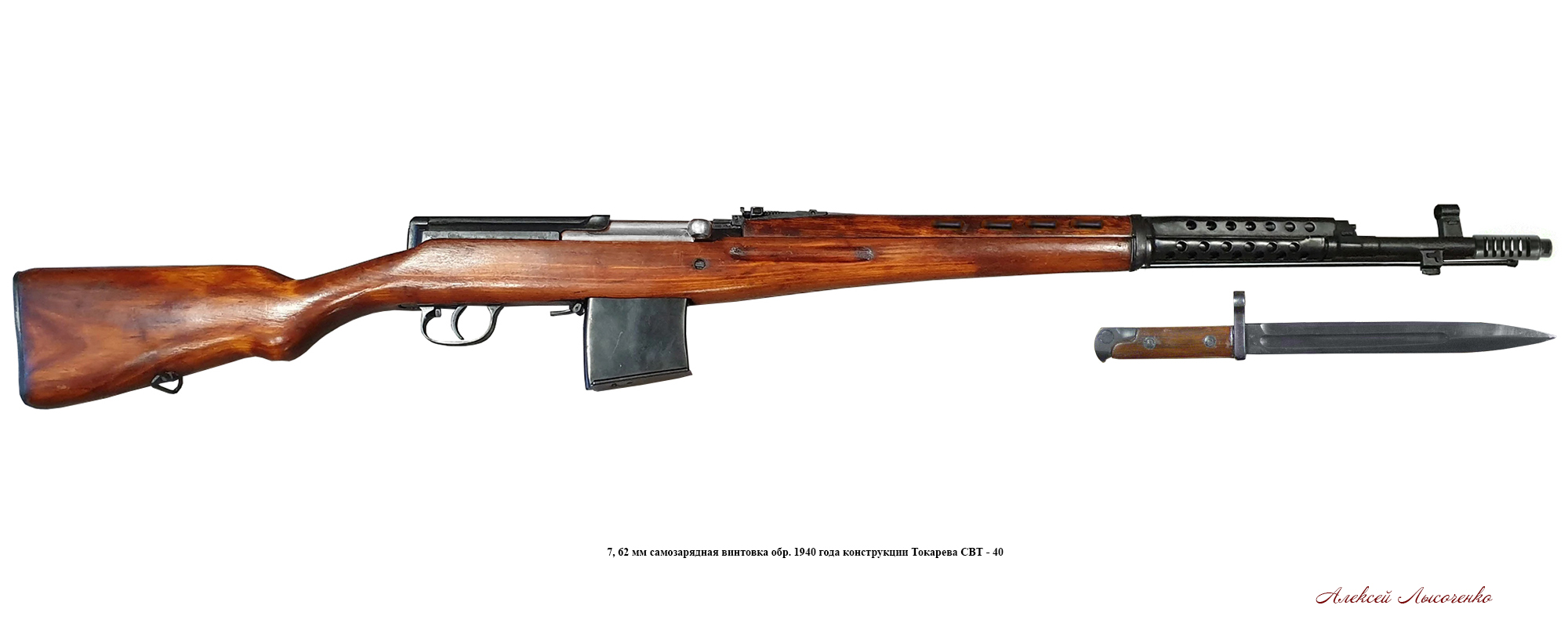

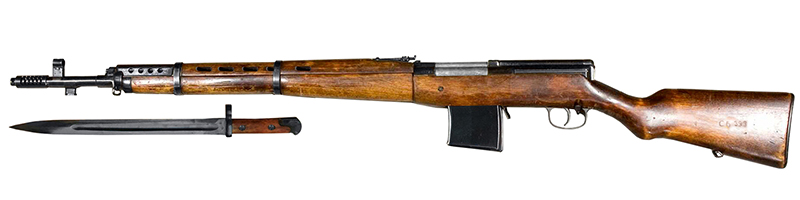

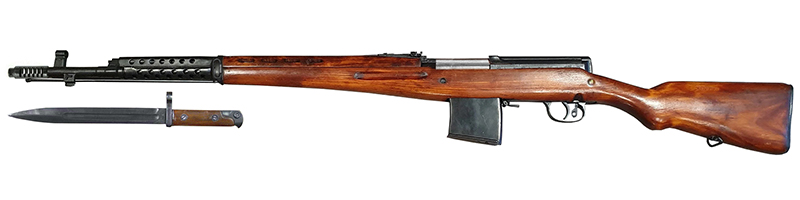

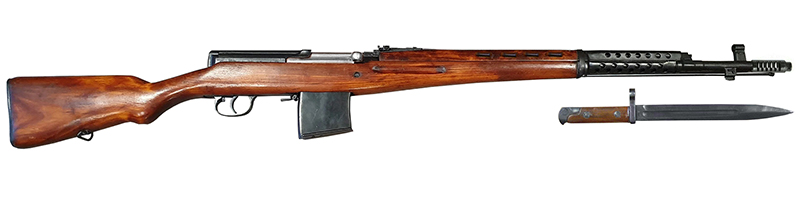

     Самозарядная винтовка обр. 1940 года является индивидуальным оружием, предназначенным для поражения противника огнем, штыком и прикладом. Она является наиболее действительным средством для поражения одиночных живых целей - открытых, маскированных, двигающихся и появляющихся на короткое время. Самозарядная винтовка проста по устройству и в обращении, прочна и безотказна в работе, при хорошем уходе всегда готова к немедленному действию. Для неполной разборки винтовки инструмента не требуется.
     Самозарядная винтовка обр. 1940 года состоит из следующих основных частей: ствола со ствольной коробкой, затвора, запирающего и ударно - спускового механизмов, магазина, ложи со ствольной накладкой, штыка и принадлежности.
    Ствол со ствольной коробкой в собранном виде имеет следующие основные части: надульник; газовый цилиндр со штоком и толкателем с пружиной; прицел; мушка с намушником; отражатель с остановом затвора; разобщитель автоматического спуска; втулка ствольной коробки; запор втулки с упором и пружиной.
    Запирающий механизм в собранном виде состоит из следующих основных частей: остов затвора с выбрасывателем и ударником; стебель затвора; возвратная пружина с направляющим стержнем и трубкой; крышка ствольной коробки.
   Ударно - спусковой механизм состоит из следующих деталей: спусковая скоба; курок; автоматический спуск; пружина автоматического спуска; направляющий стержень; боевая пружина; опорный штифт направляющего стержня; боевая пружина; спусковая тяга; штифт пружины спусковой тяги; предохранитель; пружина стопора предохранителя; задвижка пружины предохранителя; защелка магазина; пружина защелки магазина; ось защелки магазина.
    Магазин служит для помещения 10 патронов и подачи очередного патрона в окно ствольной коробки, где он захватывается затвором и подается в патронник. Он состоит из коробки, подавателя, пружины подавателя, крышки коробки и защелки крышки.
    Ложа и ствольная накладка в собранном виде состоят из следующих частей: ложа; нижний кожух; болт нагеля с втулкой; ствольная накладка; верхний кожух; ложевое кольцо; пружинная защелка для ложевого кольца; нижняя антабка; затыльник; пружина спусковой скобы.

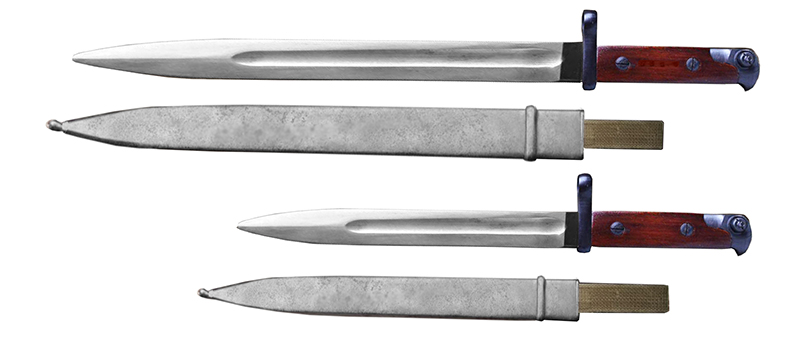

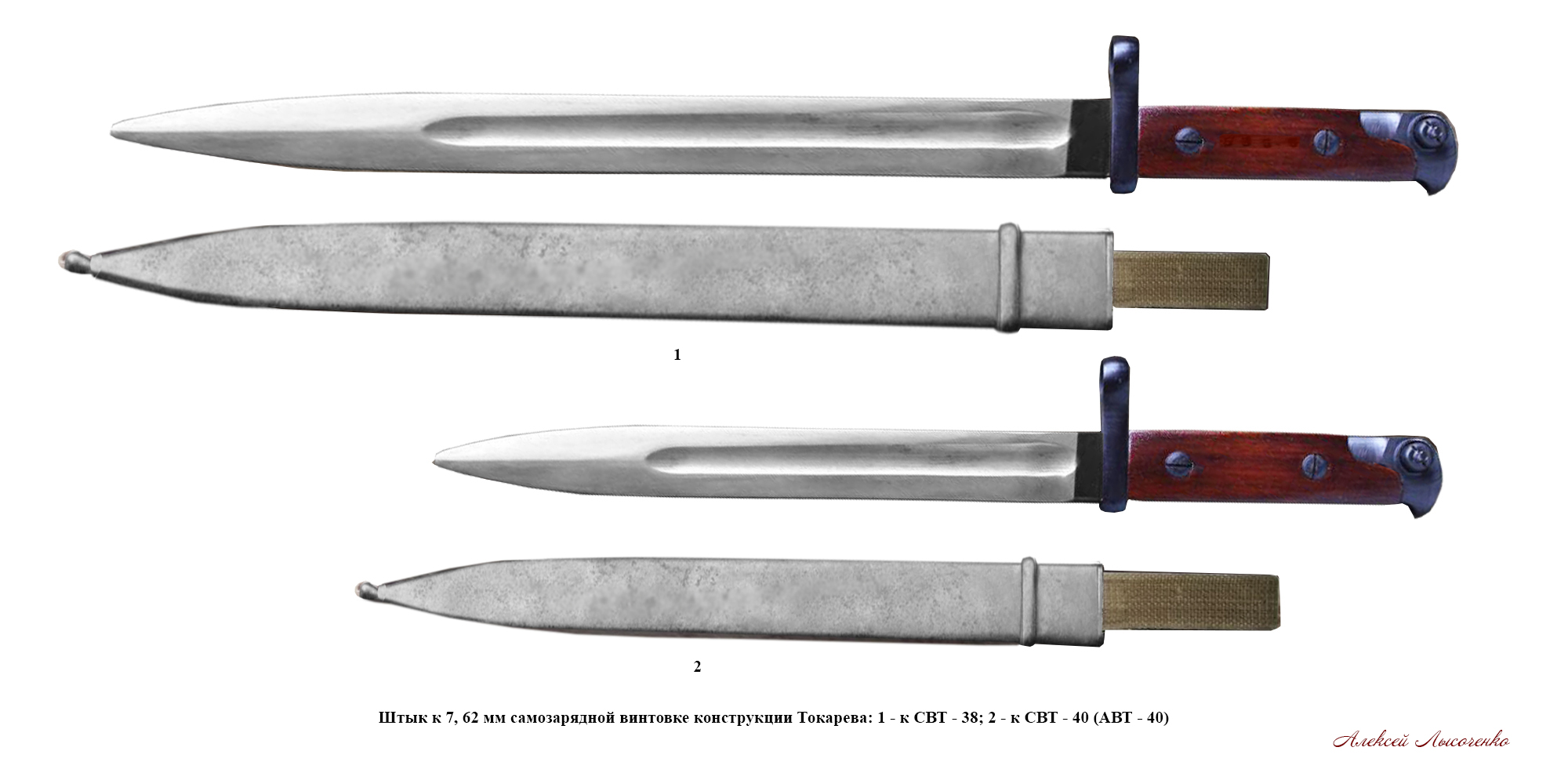

    Штык служит для поражения противника в штыковом бою. Он состоит из клинка, рукоятки клинка, головки рукоятки клинка с пазом для соединения с выступом надульника, защелки с пружиной, закрепляющей штык на винтовке, упора штыка, бортика защелки штыка и ножен, служащих для носки штыка на поясном ремне.

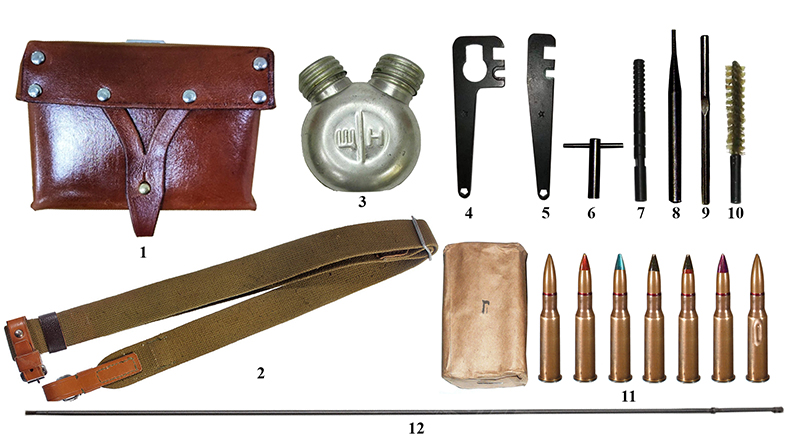

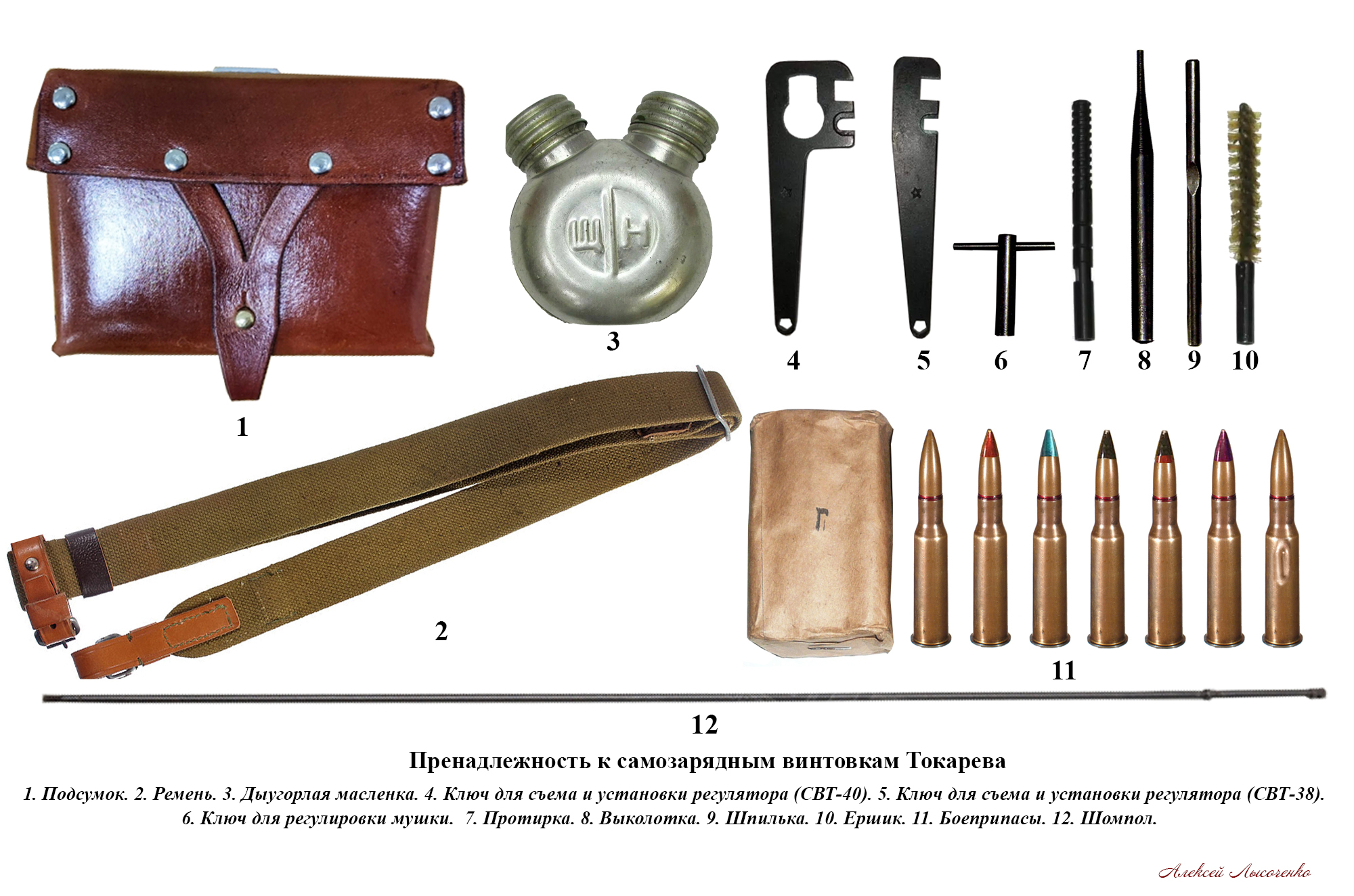

    Принадлежность служит для разборки, сборки и чистки винтовки. В принадлежность входят: шомпол; протирка, служащая совместно с шомполом для чистки канала ствола; щетинистый ершик, предназначенный для смазывания канала ствола после чистки; выколотка для выталкивания осей и штифтов при разборке винтовки; ключ для регулирования мушки, отвертывание и завертывания болта нагеля при отделении и установки ложи; ключ для отвертывания и установки патрубка, регулятора и втулки надульника; шомпольная муфта; двугорлая масленка для хранения щелочного состава и ружейной смазки; шпилька; извлекатель выбрасывателя.

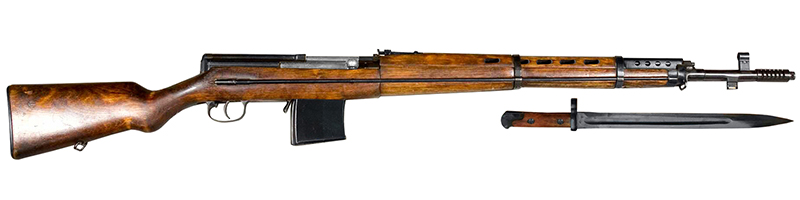

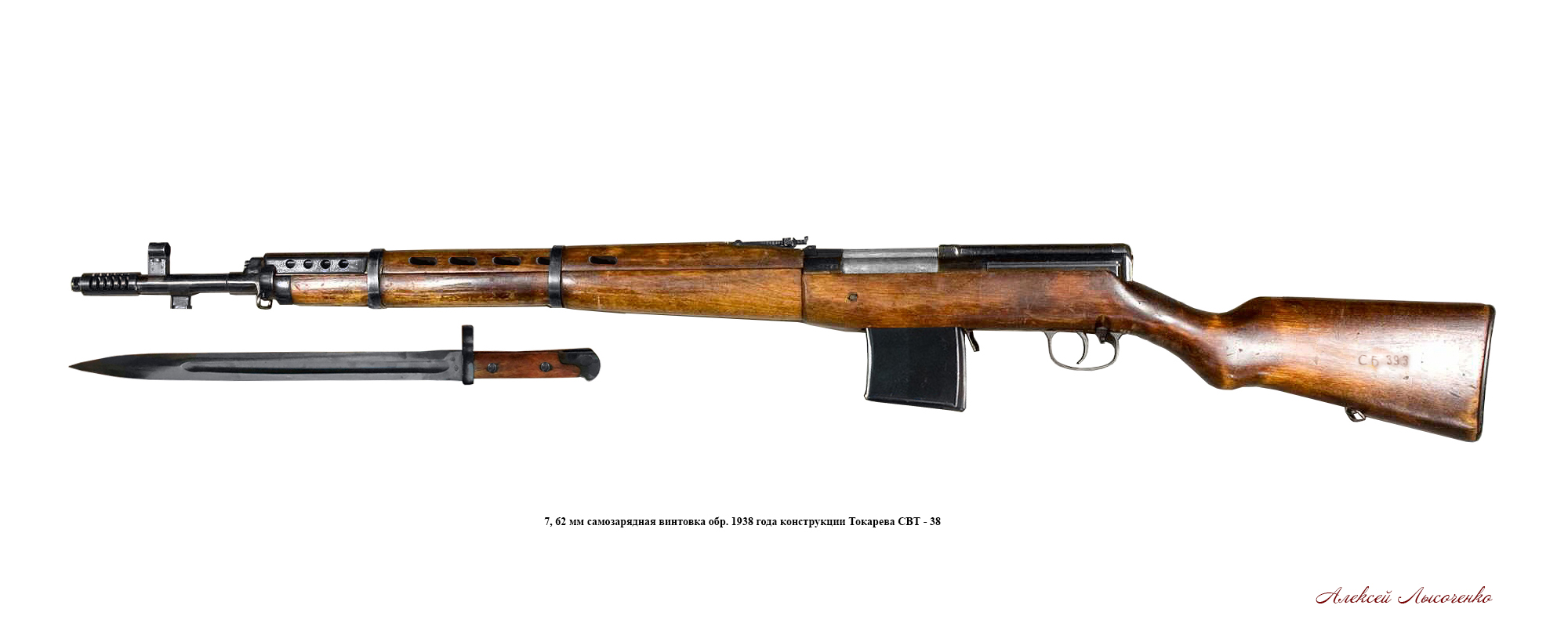

ОСОБЕННОСТИ УСТРОЙСТВА 7, 62 мм САМОЗАРЯДНОЙ ВИНТОВКИ обр. 1938 г.

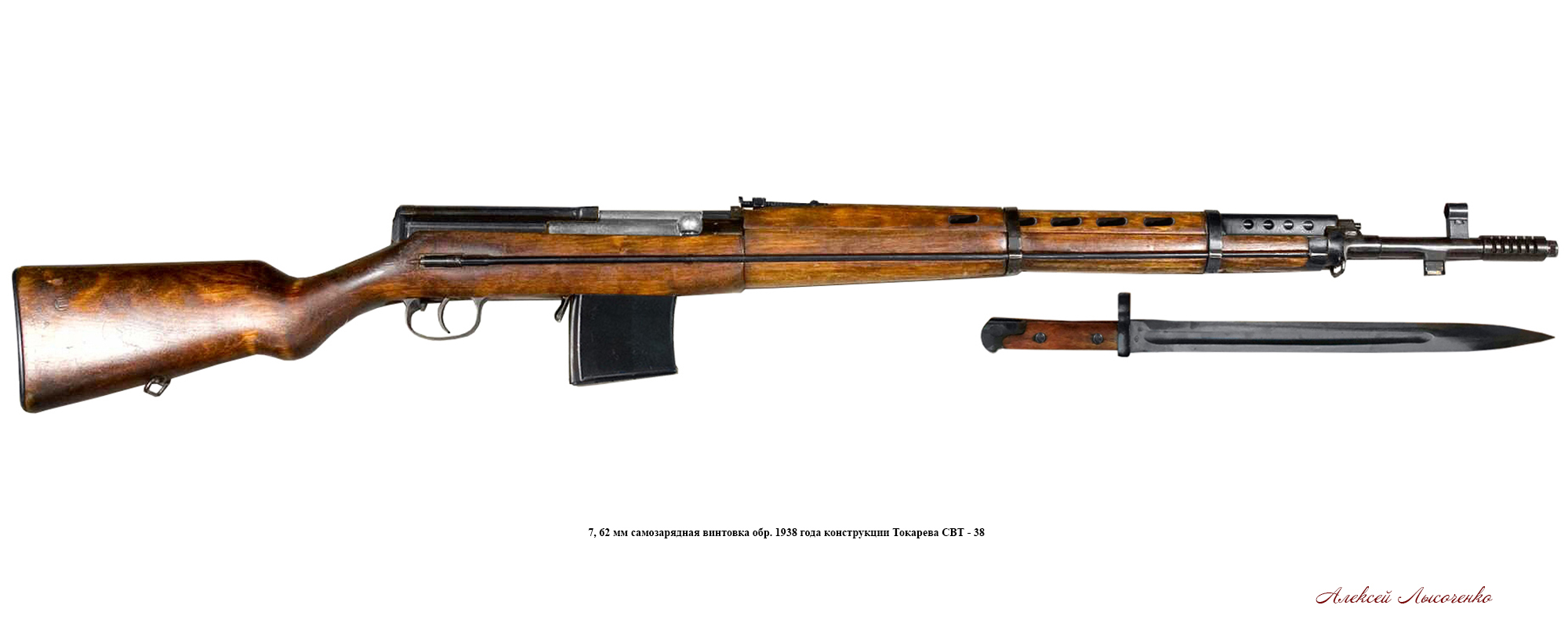

    Самозарядная винтовка обр. 1938 года по принципу устройства и баллистическим качествам аналогична винтовке обр. 1940 года. Основные отличительные особенности винтовки обр. 1938 года сводятся к следующему: а) ударно - спусковой механизм имеет иное устройство курка и защелки магазина. Защелка магазина составляет одно целое со своей нижней частью (отсутствует отжимной хвост). Курок отличается от курка винтовки обр. 1940 года только очертанием головки. б) стебель затвора не имеет выреза на заднем конце и продольных боковых выемов; в) магазин имеет несколько большую длину и иное крепление крышки; г) ложа составная, состоящая из приклада и цевья. Цевье на переднем конце имеет металлический наконечник, на правой стороне - желоб для шомпола, а на заднем конце - выступ для соединения с прикладом; г) верхняя антабка расположена на заднем конце надульника; отсутствует защелка в нижнем выступе надульника, поскольку шомпол крепится в желобе ложи; д) штык более длинный, отсутствует бортик защелки штыка.

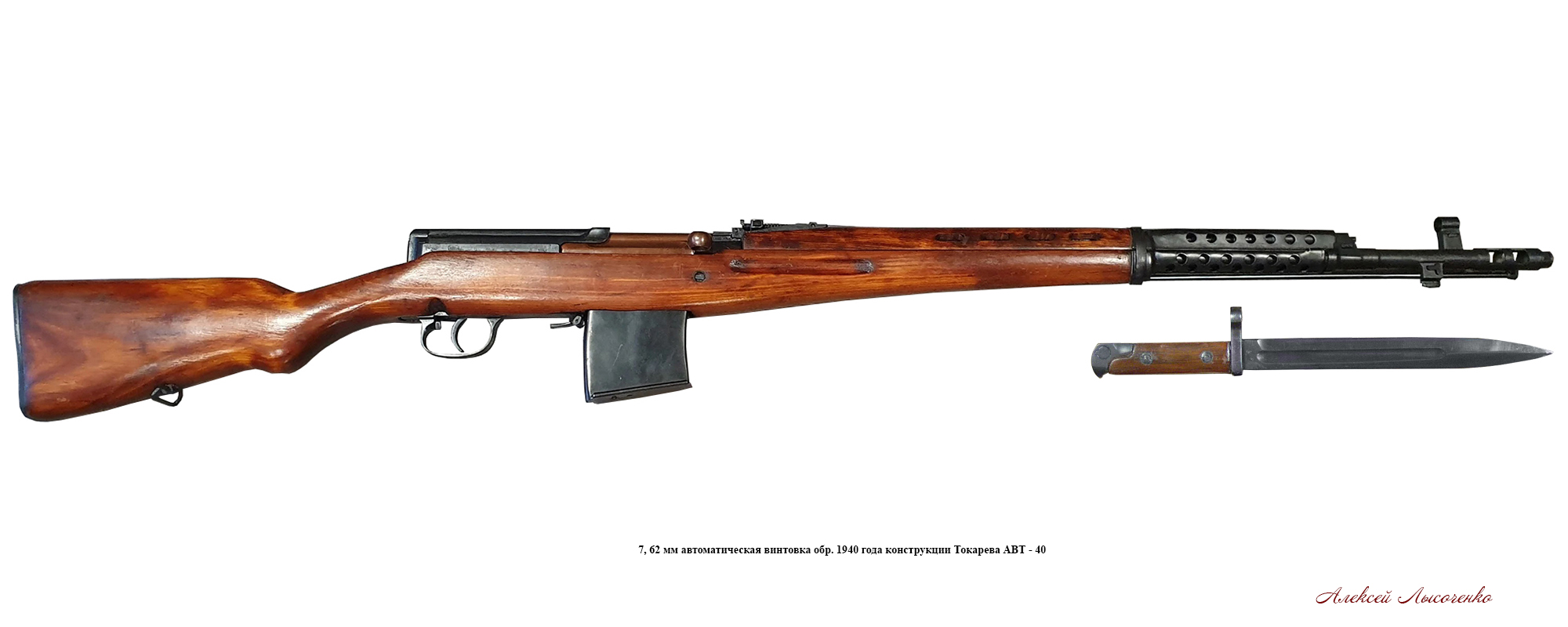

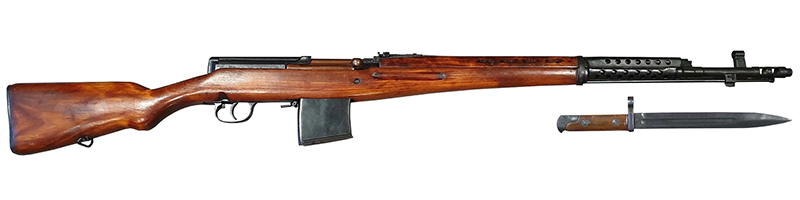

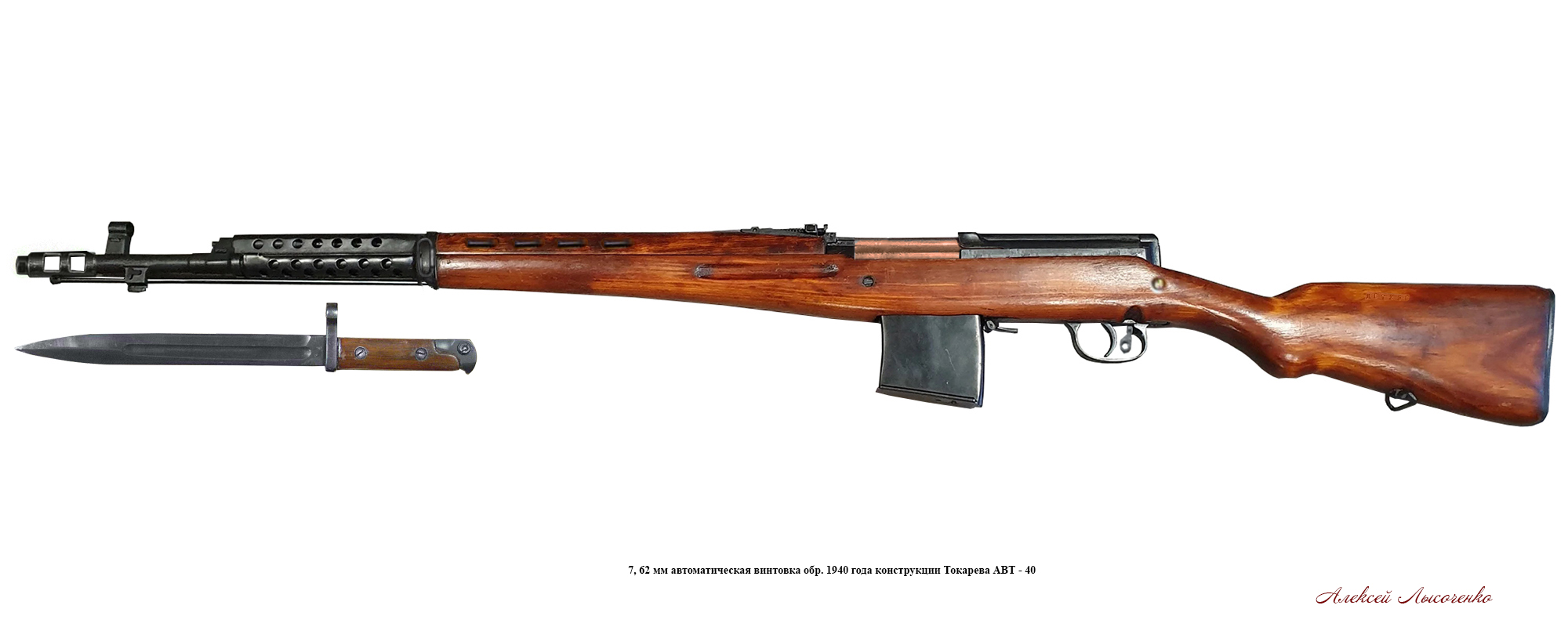

 ОСОБЕННОСТИ УСТРОЙСТВА 7, 62 мм АВТОМАТИЧЕСКОЙ ВИНТОВКИ обр. 1940 г.

    7,62 мм автоматическая винтовка обр. 1940 г. отличается от 7, 62 мм самозарядной винтовки обр. 1940 г. тем, что позволяет вести одиночный  и автоматический огонь. Переход от одного вида огня к другому осуществляется при помощи переводчика. Нормальным видом огня из автоматической винтовки является одиночный огонь. Стрельбу из автоматической винтовки непрерывным автоматическим огнем разрешается вести при недостатке ручных пулеметов. Кучность боя винтовки при автоматическом огне значительно хуже кучности боя при одиночном огне. Поэтому стрельба короткими очередями должна вестись на дистанции не свыше 300 м, а непрерывным автоматическим огнем - не свыше 200 м. По весовым данным и размерам автоматическая винтовка не отличаются от самозарядной винтовки обр. 1940 года. По устройству она аналогична самозарядной винтовке, за исключением ударно - спускового механизма, предохранитель которого в автоматической винтовке выполняет также роль переводчика. В автоматической винтовке предохранитель не имеет на головке выступа, который в самозарядной ограничивает поворот флажка предохранителя вправо, и, кроме того, на головке предохранителя сделан скос для обеспечения большего отхода хвоста спускового крючка назад. Положение флажка предохранителя при одиночной стрельбе и при ударно - спусковом механизме, поставленном на предохранитель, такое же, как и в самозарядной винтовке. Для автоматической стрельбы флажок предохранителя нужно повернуть вправо до отказа, то есть на 180˚ относительно его положения при одиночной стрельбе.

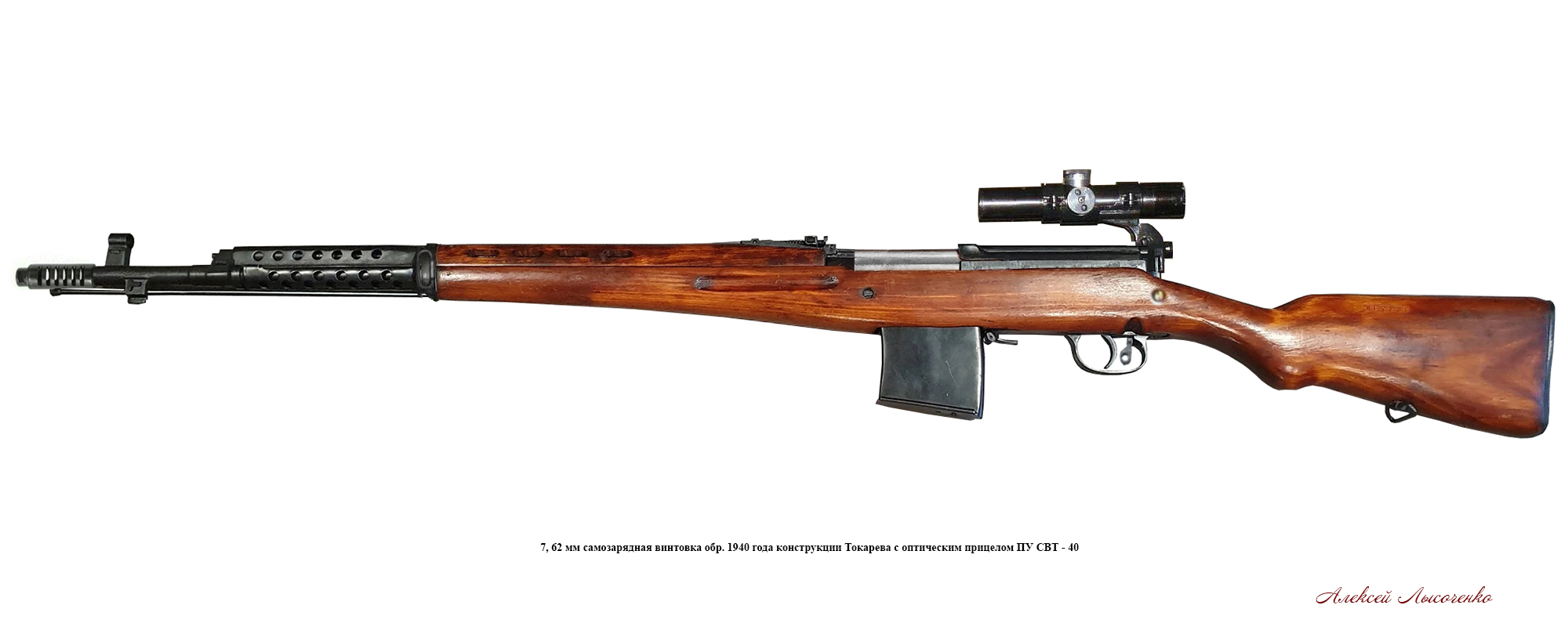

ОСОБЕННОСТИ УСТРОЙСТВА 7, 62 мм СНАЙПЕРСКОЙ ВИНТОВКИ обр. 1940 г.

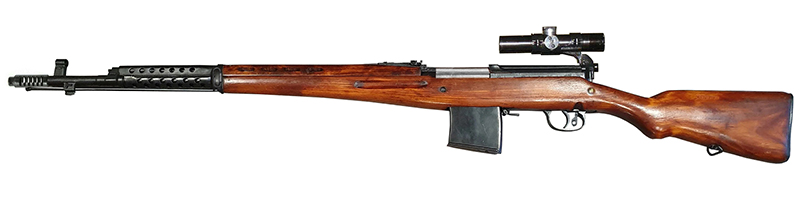

    Снайперская винтовка обр. 1940 года служит для ведения точной стрельбы по различным целям, особенно малого размера и появляющимся на короткое время. Она также обеспечивает лучшие результаты стрельбы в сумерках, на рассвете, при заходе солнца и в пасмурную погоду по сравнению с обычной самозарядной винтовкой обр. 1940 года. Снайперская винтовка обр. 1940 года отличается от самозарядной винтовки обр. 1940 года только наличием оптического прицела, установленного на винтовке при помощи кронштейна, и более строгой обработкой канала ствола для получения требуемой кучности боя.
    Оптический прицел обр. 1940 года (ПУ) представляет собой оптическую визирную трубу постоянного увеличения. Прицел состоит из трех основных частей: корпуса, объектива и окуляра. Назначение объектива - получить действительное, обратное и уменьшенного изображение предмета, которое в дальнейшем рассматривается через другие оптические детали. Корпус прицела представляет собой трубку, внутри которой расположена оправа с вмонтированными в нее линзами оборачивающей системы, и механизмы для установки углов прицеливания и боковых поправок.

Тактико-технические характеристики

№№

п.п.

    Наименование характеристики Единица измерения СВТ - 38 СВТ - 40 АВТ - 40 Снайперская винтовка обр. 1940 г.
1 Калибр мм 7, 62 7, 62 7, 62 7, 62
2 Масса со штыком и снаряженным магазином кг 4, 9 4, 3 4, 3 -
3 Масса без штыка и снаряженным магазином кг   3, 9 3, 9 4, 3
4 Длина без штыка мм 1236 1226 1226 1226
5 Длина со штыком мм 1560 1465 1465 -
6 Длина ствола мм 635 625 625 625
7 Скорострельность в режиме одиночного огня выстрел/мин 20 20 40 - 50 20
8 Начальная скорость полета пули м/сек 830 830 830 830
9 Емкость магазина шт. 10 10 10 10
10 Дальность действенного огня в режиме одиночной стрельбы м 400 400 400 1000
11 Прицельная дальность стрельбы м 1500 1500 1500 1500
12 Предельная дальность полета пули м 3200 3200 3200 3200
13 Дальность действенного огня в режиме автоматической стрельбы м - - 300 -
