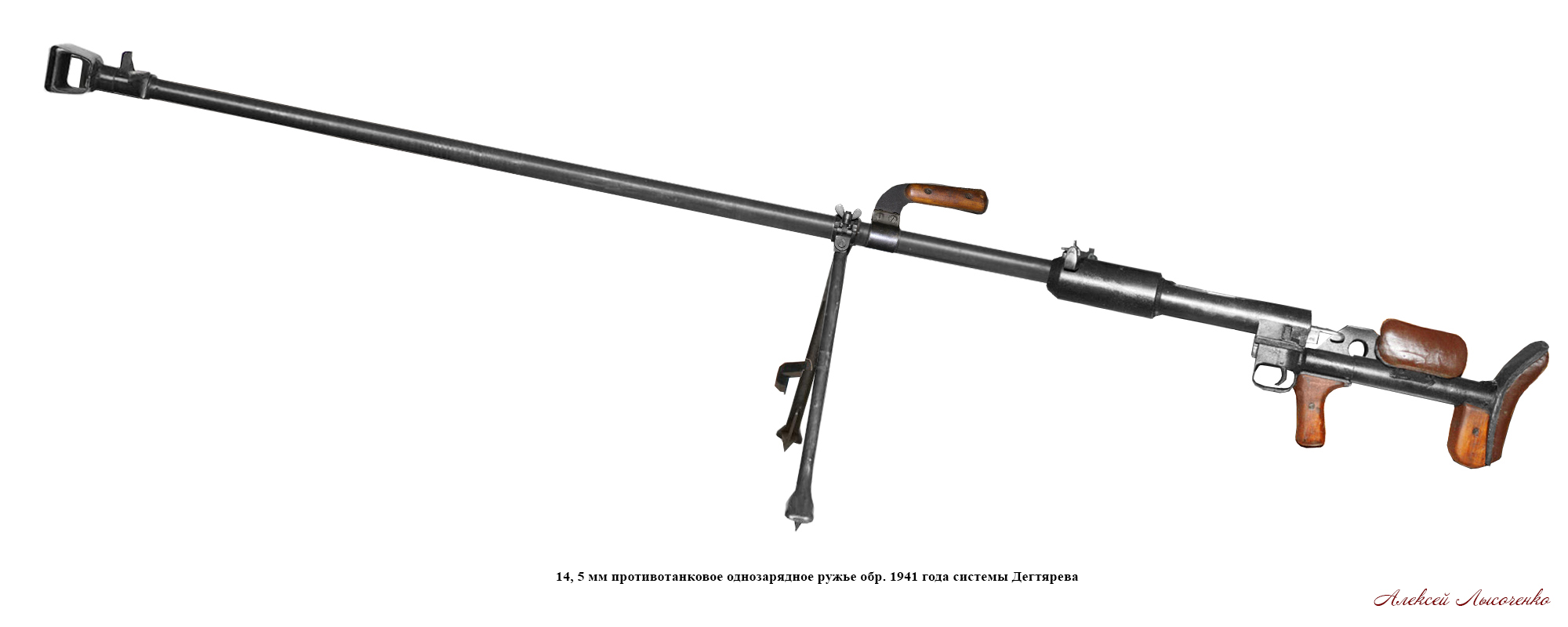

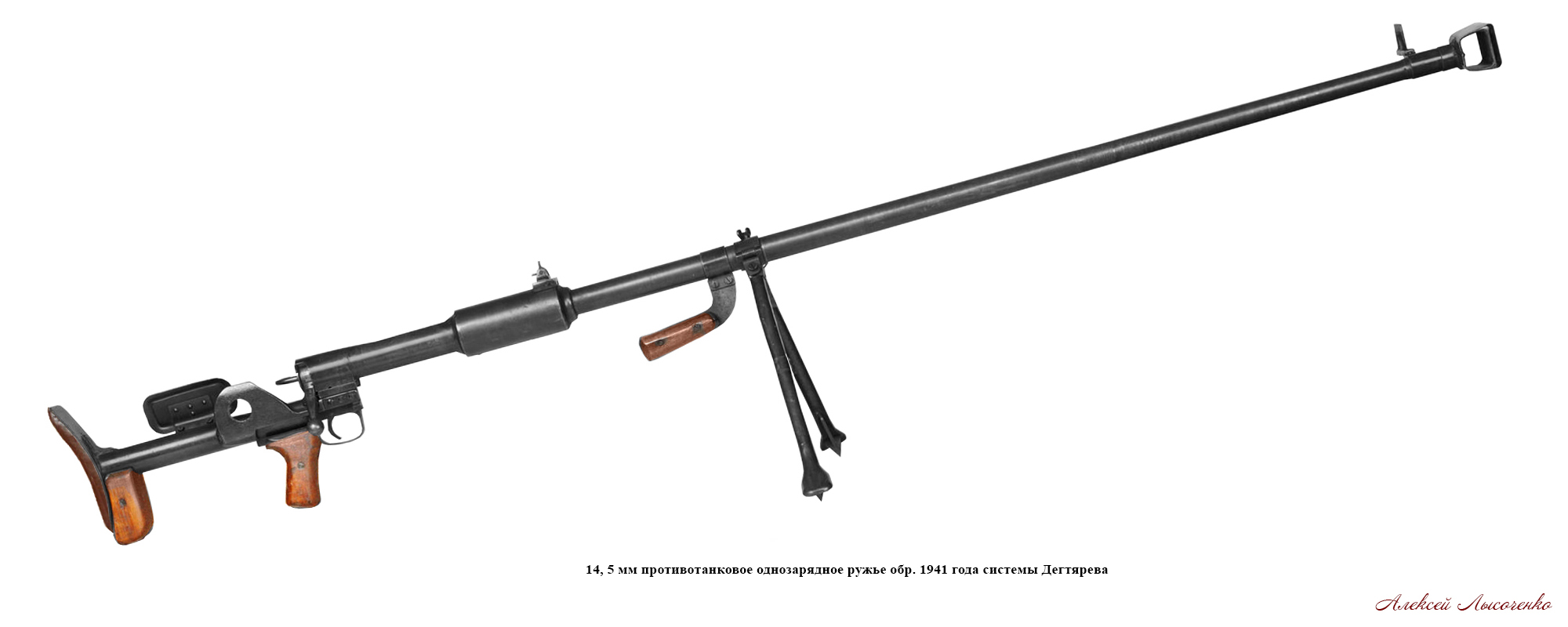

14, 5 мм ПРОТИВОТАНКОВОЕ РУЖЬЕ ОБР. 1941 г. СИСТЕМЫ ДЕГТЯРЕВА ПТРД

Противотанковые ружья

    Появление на полях сражений первой мировой войны значительного количества боевых бронированных машин (танков и бронеавтомобилей), вызвало у противоборствующих сторон естественное стремление создать эффективное и маневренное средство борьбы с ними. Наряду с артиллерийскими системами, приспособленными для стрельбы прямой наводкой по танкам, на заключительном этапе войны в качестве противотанкового огневого средства пехоты появились и противотанковые ружья. В СССР работа над созданием такого оружия активно проводилась со второй половины 30-х годов прошлого века. Всего до начала Великой отечественной войны советскими конструкторами М.Н. Блюмом, С.В. Владимировым, С.А. Коровиным, Н.В. Рукавишниковым и Б.Г. Шпитальным было создано пятнадцать образцов противотанковых ружей. На сравнительных испытаниях в 1939 г. лучшим было признано 14, 5 мм самозарядное противотанковое ружье системы Рукавишникова, которое в том же году было принято на вооружение РККА. Однако, в тот же период в кругах советского военного руководства возобладало ошибочное мнение, что в предстоящей войне танки вероятного противника будут иметь лобовую броню толщиной 60-80 мм и основные усилия были сосредоточены на создании и производстве соответствующих противотанковых артиллерийских систем, а серийное производство ружья Рукавишникова было свернуто практически не начавшись. C началом боевых действий в июне 1941 г. стало ясно, что в составе бронетанковых и механизированных войск вермахта наряду с современными средними танками Т-3 и Т-4, имеется большое количество легких Т-1 и Т-2 и трофейных танков чешского и французского производства, кроме того немцы обладали значительным количеством легкобронированных машин - бронеавтомобилями и бронетранспортерами. Вместе с тем, буквально с первых же часов войны стал ощущаться острый дефицит в маневренных противотанковых средствах, способных действовать непосредственно в боевых порядках стрелковых войск. В предельно короткие сроки такое средство могло быть создано только в виде классического противотанкового ружья. Такая задача и была поставлена известному советскому конструктору стрелкового оружия В.А. Дегтяреву.
В конце июля 1941 г. Дегтярев предложил два варианта 14, 5-мм магазинного противотанкового ружья. В первом образце автоматика работала по принципу отдачи ствола, которая использовалась для отпирания, экстракции и отражения стреляных гильз. В создании этого ружья принимали участие конструкторы Г. С. Гаранин, С. М. Крекин и А. А. Дементьев. Во втором образце, разработанном Дегтяревым, движение ствола использовалось только для отпирания затвора путем поворота его на 90°. Как писал главный инженер конструкторского бюро Н. А. Бугров, «с творческим вдохновением, передававшимся всем остальным, Дегтярев руководил разработкой проекта. И каждый из нас заражался его энтузиазмом, его непреодолимым стремлением быстрей оказать помощь фронту». В первых числа августа 1941 г. оба ружья прошли полигонные испытания. Система Дегтярева была признана более перспективной благодаря простоте конструкции и технологии изготовления. Однако при стрельбе несмазанными патронами из-за тугой экстракции гильз ружья давали отказы, а также не обеспечивали нормальной работы при запылении и густой смазке, перезаряжания без отрыва плеча от приклада, стрельбы с упора, имели неустойчивые сошки. Учитывая неотложную потребность фронта в противотанковых ружьях, конструктору было предложено доработать один из его образцов и переделать его в однозарядный. Внеся необходимые изменения, Дегтярев представил свой образец на испытания. В нем были сохранены все основные узлы ранее разработанного образца. Запирание канала ствола осуществлялось боевыми выступами затвора, входящими при его повороте в опорные уступы ствольной коробки. Отпирание затвора производилось автоматически за счет использования энергии отдачи ствола, что повышало скорострельность ружья и улучшало экстракцию гильз. Досылка затвора и запирание канала ствола затвором производились вручную. Ударный механизм ударникового типа, взводился в крайнем переднем положении при досылке патрона в патронник. Для предохранения от случайного выстрела ударник оттягивается назад и поворачивается на 90°. Экстракция и отражение стреляной гильзы осуществляются подпружиненным выбрасывателем и отражателем, расположенным в затворе. Прицел вынесен влево от оси канала ствола и имеет перекидной целик с двумя установками для стрельбы на дальности 400 и 1000 м. Для уменьшения отдачи предусмотрены дульный тормоз и пружинный амортизатор, размещенный в плечевом упоре. Ружье снабжено рукояткой для переноски, рукояткой пистолетного типа для управления огнем, складными сошками, плечевым упором и упором для щеки, обтянутыми мягкими подушками.
    Благодаря хорошим технико-экономическим показателям и тактико-техническим свойствам противотанковое ружье Дегтярева было в короткие сроки освоены заводами и получили широкое распространение на фронтах Великой Отечественной войны. Мировая оружейная практика не знала примеров столь стремительных темпов создания новых конструкций и их прохождения от стен заводского бюро до действующей армии. В первую очередь было налажено изготовление более простых по конструкции как с точки зрения технологии изготовления и ремонта, так и условий эксплуатации однозарядных противотанковых ружей системы Дегтярева.
    Советские противотанковые ружья были рассчитаны на мощные патроны со стальным каленым сердечником (Б-32) и металлокерамическим сердечником (БС-41), которые наряду с высокой бронепробиваемостью, обладали хорошим зажигательным действием.
Они надежно поражали легкие и средние танки противника при попадании в бензобак, моторное отделение и боеукладку, пробивая 35—40-мм броню на дистанции до 300 м.
    Производство противотанковых ружей увеличивалось с каждым месяцем. Головным предприятием по производству ПТРД стал завод № 2 (г. Ковров, ныне ОАО "Завод имени Дегтярева" "ЗиД"), в конце 1941 года к производству ружья подключился завод № 74 (г. Ижевск, ныне АО "Ижевский механический завод"), в 1942 году производство ПТРД было организовано на заводе № 622 (г. Ижевск, ныне АО Концерн "Калашников"), в 1943 году к производству противотанкового ружья приступили на заводе № 325 (г. Златоуст, ныне АО "Златоустовский машиностроительный завод", "Златмаш").

ПРОИЗВОДСТВО ПТРД НА ПРЕДПРИЯТИЯХ СССР

    Быстрому развертыванию в короткие сроки производства противотанковых ружей, как и других видов стрелкового вооружения, способствовало внедренное инженерами Ковровского оружейно-пулеметного завода (завод № 2) М. С. Лазаревым и С. А. Черничкиным нового метода обработки канала ствола — наиболее узкого места оружейного производства. Новая технология ствольного производства дала огромный экономический эффект. Она ускорила процесс формообразования нарезов в канале ствола в 60 раз.

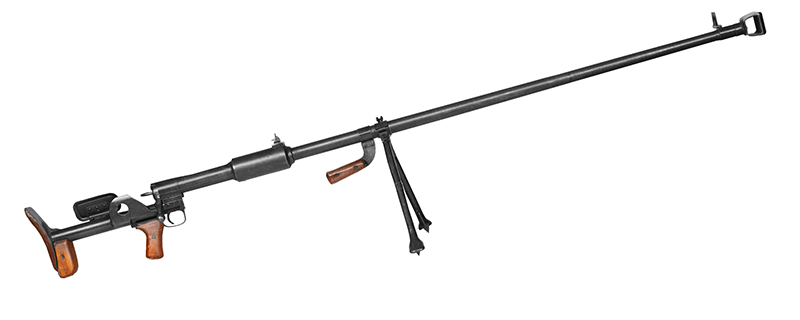

    Противотанковое однозарядное ружье обр. 1941 года системы Дегтярева - ПТРД служит для борьбы со средними и легкими танками и бронемашинами противника на расстояниях до 500 м. В отдельных случаях по приказанию командира взвода ружья могут быть применены для стрельбы по огневым точкам и самолетам противника. В бою ружье обслуживают наводчик и помощник наводчика.

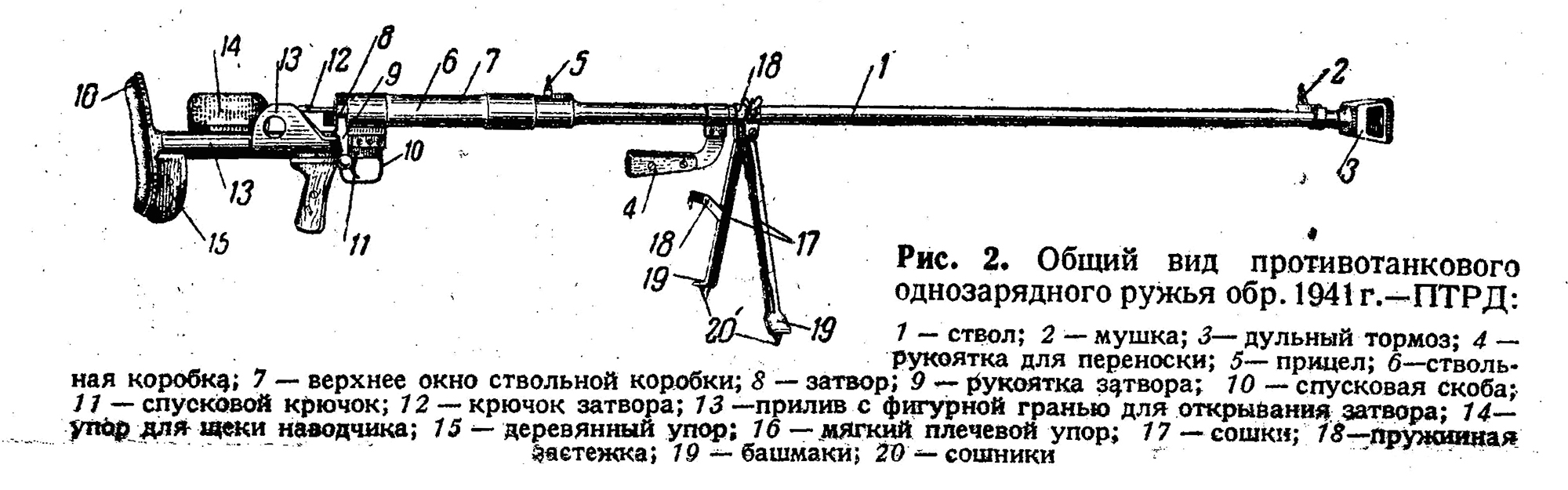

УСТРОЙСТВО ПРОТИВОТАНКОВОГО ОДНОЗАРЯДНОГО РУЖЬЯ СИСТЕМЫ ДЕГТЯРЕВА - ПТРД

    Ствол служит для направления полета пули. Внутри ствола - канал с восемью нарезами, которые вьются слева вверх направо. Задняя часть канала ствола гладкая; она служит для помещения патрона и называется патронником. Снаружи, у дульной части ствол имеет основание мушки, на котором укреплена мушка; на задней части имеется кронштейн прицела. По середине ствола при помощи обоймы укреплена рукоятка для переноски ружья во время перебежек и выдвижения на огневую позицию. Впереди рукоятки сделан кольцевой паз для крепления сошек. На переднем конце ствола укреплен дульный тормоз для уменьшения отдачи.
    Ствольная коробка служит для помещения затвора. На ней с левой стороны расположена затворная задержка, а снизу - спусковой механизм. Сверху на ствольной коробке выбит номер, год изготовления ружья и марка завода. Снаружи ствольная коробка имеет: а) верхнее окно для вкладывания патронов при заряжания ружья; оно имеет направляющий скос для правильной подачи патронов в патронник; б) нижнее окно для выбрасывания стреляной гильзы; в) площадку с выступом для соединения с прикладом; г) вырез для движения рукоятки затвора при запирании и отпирании канала ствола; передняя стенка выреза имеет скос, по которому скользит рукоятка затвора при открывании его, обеспечивая тем самым первоначальный сдвиг гильзы. Внутри ствольная коробка имеет: а) канал для помещения затвора; б) два продольных паза, в которых ходят боевые выступы затвора при движении его вперед и назад; в) два опорных выступа, за которые заходят боевые выступы затвора при запирании канала ствола.
Спусковой механизм состоит из спускового рычага, шептала и двух пружин. Спусковой крючок служит для приведения в действие спускового рычага. Спусковой рычаг с пружиной служит для утапливания шептала. Шептало с пружиной удерживает ударник на боевом взводе.
    Прицельные приспособления состоят из прицела и мушки. Прицел служит для стрельбы на различные расстояния. Он состоит из кронштейна и целика с прорезью. Когда целик прижат к кронштейну, он соответствует всем расстояниям до 400 м, а в верхнем положении - расстояниям от 400 до 1000 м. Мушка служит для прицеливания. Она укреплена в пазе основания и может передвигаться вправо и влево при приведении ружья к нормальному бою.
    Затвор служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения стреляной гильзы (патрона) из патронника. Он состоит из остова затвора и ударного механизма. Остов затвора имеет: рукоятку, чашечку с венчиком, канал для прохода бойка, паз для размещении выбрасывателя, гнездо для отражателя и его пружины, два боевых выступа и два отверстия для отвода пороховых газов. Ударный механизм состоит из ударника, соединительной муфты, ограничительной трубки, боевой пружины, муфты бойка и бойка.
    Приклад служит для удобства стрельбы; он прикреплен к ствольной коробке и состоит из плечевого упора с наружной трубой и спусковой коробки с внутренней трубой. Плечевой упор с наружной трубой имеет: подушку для упора ружья в плечо стрелка во время прицеливания и стрельбы, деревянный упор для удержания ружья левой рукой во время стрельбы, наружную трубу, в которой помещается пружина амортизатора, прилив с кривой гранью для открывания затвора после выстрела и упор для щеки наводчика при наводке и стрельбе. Спусковая коробка имеет: площадку для соединения приклада со ствольной коробкой, отверстие для шпильки, крепящей спусковую коробку со ствольной коробкой и спусковую скобу, предохраняющую спусковой крючок от случайного нажатия на него. Пружина амортизатора служит для уменьшения силы отдачи и возвращения в крайнее переднее положение ствола со ствольной коробкой после выстрела. Сзади спусковой скобы к внутренней трубе прикреплена рукоятка для удобства стрельбы.
    Сошки служат упором при стрельбе. Они состоят из хомута и двух ног с башмаками и сошниками. Верхняя часть хомута откидная. В сложенном виде ноги скрепляются пружинной защелкой, прикрепленной к правой ноге.

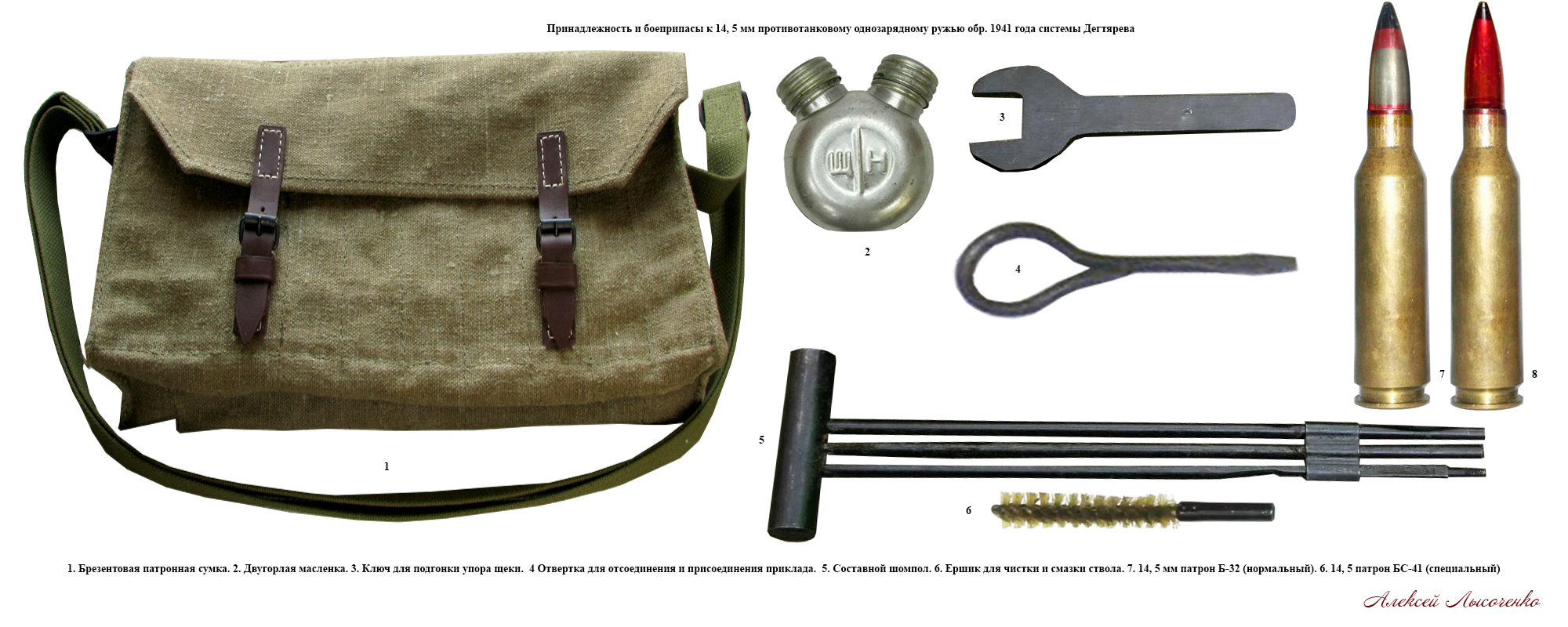

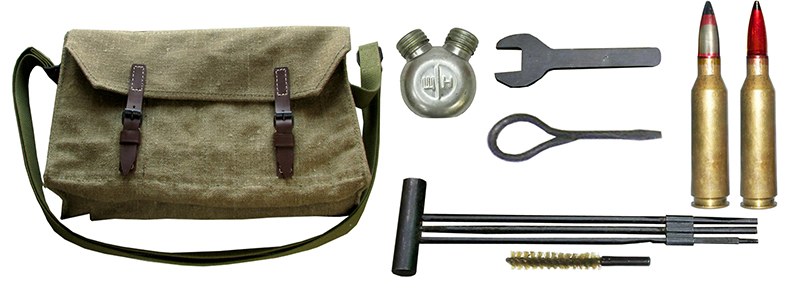

    Принадлежность к ружью. Ружье имеет следующую принадлежность: а) составной шомпол для чистки канала ствола; б) ключ для подгонки упора щеки; в) отвертку для отделения и присоединения приклада; г) двугорлую масленку; д) ершик для чистки и смазки канала ствола. Вся принадлежность укладывается в специальное гнездо в чехле, служащем для закрытия казенной части ружья. Кроме того, на каждое ружье имеются две брезентовые патронные сумки на 20 патронов каждая, два брезентовых чехла, один для казенной части и второй на дульную часть ружья.
